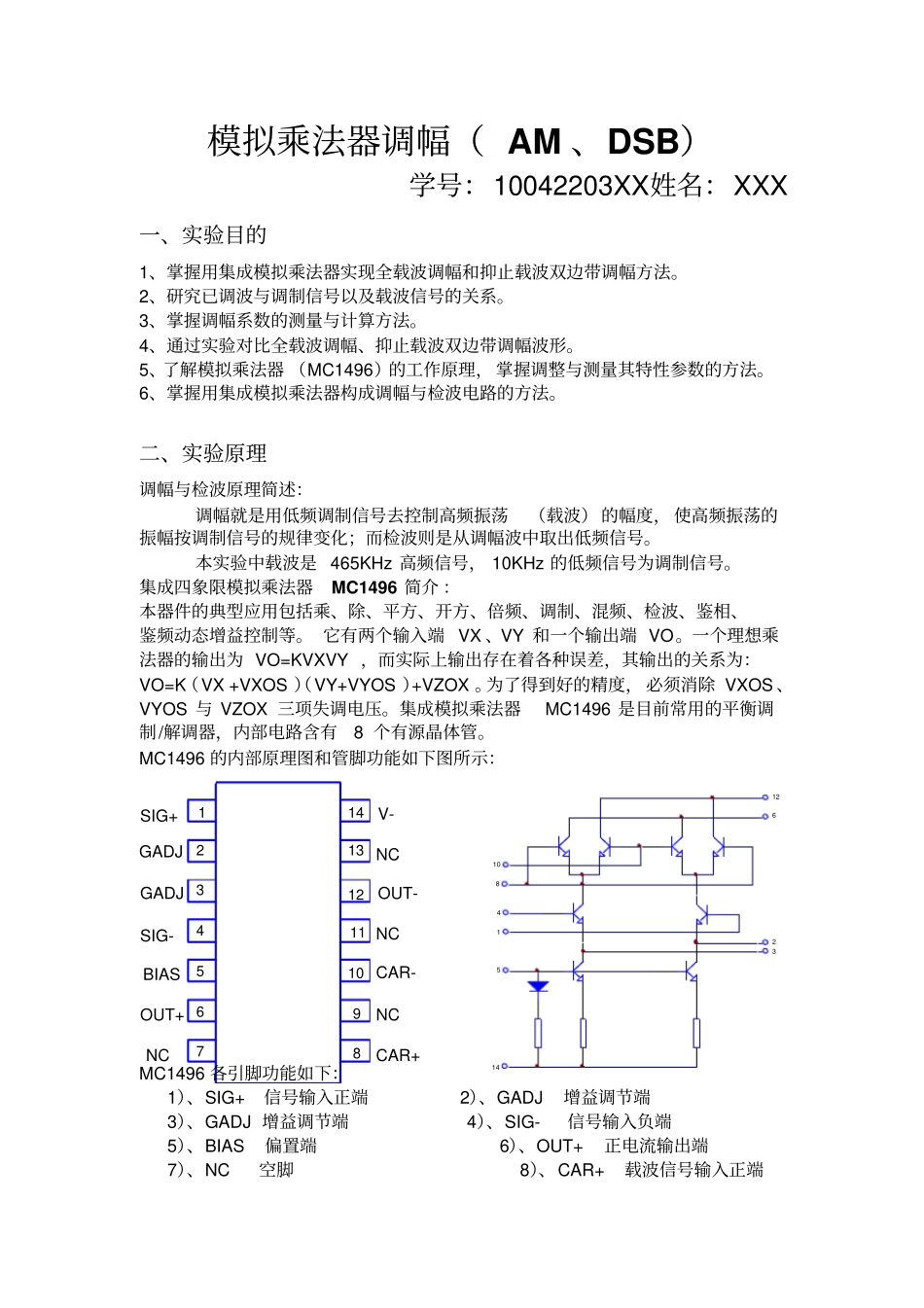

模拟乘法器调幅_第1页
1/5
模拟乘法器调幅_第2页
2/5
模拟乘法器调幅_第3页
3/5
模拟乘法器调幅( AM 、DSB)学号:10042203XX 姓名:XXX 一、实验目的1、掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅方法。2、研究已调波与调制信号以及载波信号的关系。3、掌握调幅系数的测量与计算方法。4、通过实验对比全载波调幅、抑止载波双边带调幅波形。5、了解模拟乘法器 (MC1496)的工作原理, 掌握调整与测量其特性参数的方法。6、掌握用集成模拟乘法器构成调幅与检波电路的方法。二、实验原理调幅与检波原理简述:调幅就是用低频调制信号去控制高频振荡(载波) 的幅度, 使高频振荡的振幅按调制信号的规律变化;而检波则是从调幅波中取出低频信号。本实验中载波是 465KHz 高频信号, 10KHz 的低频信号为调制信号。集成四象限模拟乘法器MC1496 简介 :本器件的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频动态增益控制等。 它有两个输入端 VX 、VY 和一个输出端 VO。一个理想乘法器的输出为 VO=KVXVY ,而实际上输出存在着各种误差,其输出的关系为:VO=K(VX +VXOS )(VY+VYOS )+VZOX 。为了得到好的精度, 必须消除 VXOS 、VYOS 与 VZOX 三项失调电压。集成模拟乘法器MC1496 是目前常用的平衡调制/解调器,内部电路含有8 个有源晶体管。MC1496 的内部原理图和管脚功能如下图所示:MC1496 各引脚功能如下:1)、SIG+ 信号输入正端2)、GADJ 增益调节端3)、GADJ 增益调节端4)、SIG- 信号输入负端5)、BIAS 偏置端6)、OUT+ 正电流输出端7)、NC 空脚8)、CAR+ 载波信号输入正端1413121110987654321SIG+GADJGADJSIG-BIASOUT+NCV-NCOUT-NCCAR-NCCAR+12623145110849)、NC 空脚10)、CAR- 载波信号输入负端11)、NC 空脚12)、OUT- 负电流输出端13)、NC 空脚14)、V- 负电源实验电路说明用 MC1496 集成电路构成的调幅器电路如下图所示。图中 W1 用来调节引出脚 1、4 之间的平衡,器件采用双电源方式供电(+12V,-8V),所以 5 脚偏置电阻 R15 接地。电阻 R1、R2、R4、R5、R6 为器件提供静态偏置电压,保证器件内部的各个晶体管工作在放大状态。载波信号加在V1-V4 的输入端,即引脚8、10 之间;载波信号Vc 经高频耦合电容 C1 从 10 脚输入, C2 为高频旁路电容,使8 脚交流接地。调制信号加在差动放大器V5、V6 的输入端, 即引脚 1、4 之间,调制信号 V Ω 经低频偶合电容 E1 从 1 脚输入。2、3 脚外...
