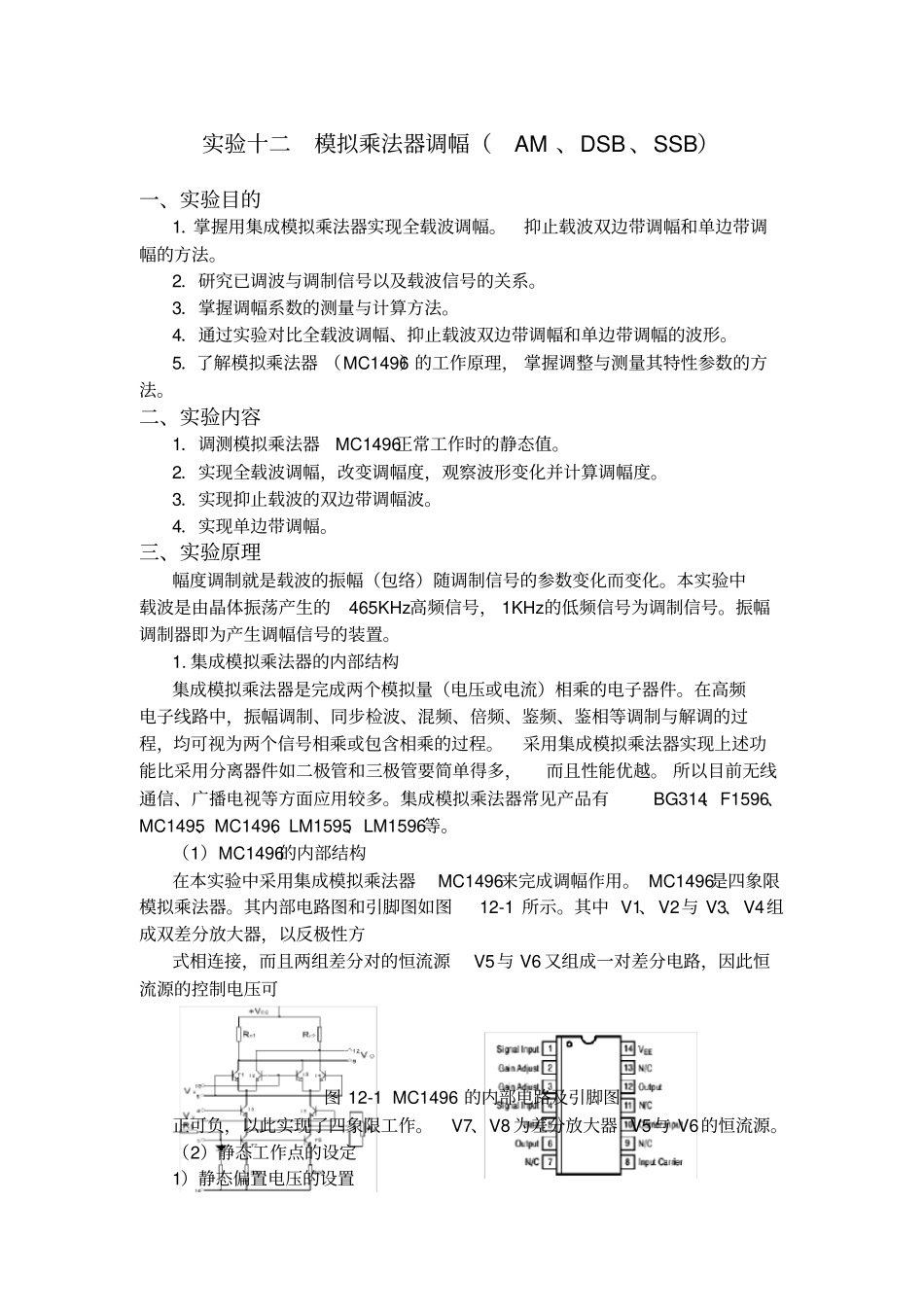

实验十二模拟乘法器调幅（AM 、DSB 、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。抑止载波双边带调幅和单边带调幅的方法。2．研究已调波与调制信号以及载波信号的关系。3．掌握调幅系数的测量与计算方法。4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。5．了解模拟乘法器 （MC1496）的工作原理， 掌握调整与测量其特性参数的方法。二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。3．实现抑止载波的双边带调幅波。4．实现单边带调幅。三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。本实验中载波是由晶体振荡产生的465KHz高频信号， 1KHz的低频信号为调制信号。振幅调制器即为产生调幅信号的装置。1. 集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。 所以目前无线通信、广播电视等方面应用较多。集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。 MC1496是四象限模拟乘法器。其内部电路图和引脚图如图12-1 所示。其中 V1、V2与 V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与 V6 又组成一对差分电路，因此恒流源的控制电压可图 12-1 MC1496 的内部电路及引脚图正可负，以此实现了四象限工作。V7、V8 为差分放大器 V5与 V6的恒流源。（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V，小于或等于最大允许工作电压。根据MC1496的特性参数，对于图11-1 所示的内部电路，应用时，静态偏置电压（输入电压为0时）应满足下列关系，即VvvvVVvvvvVVvvvvVvvvvvv2)(152)()(152)()(15,,54141108108126126411082）静态偏置电流的确定静态偏置电流主要由恒流源0I 的值来确定。当器件为单电源工作时， 引脚 14 接地，5 脚通过一电阻RV 接正电源＋ VCC由于0I 是5I 的镜像电流，所以改变RV 可以调节0I 的大小，...
