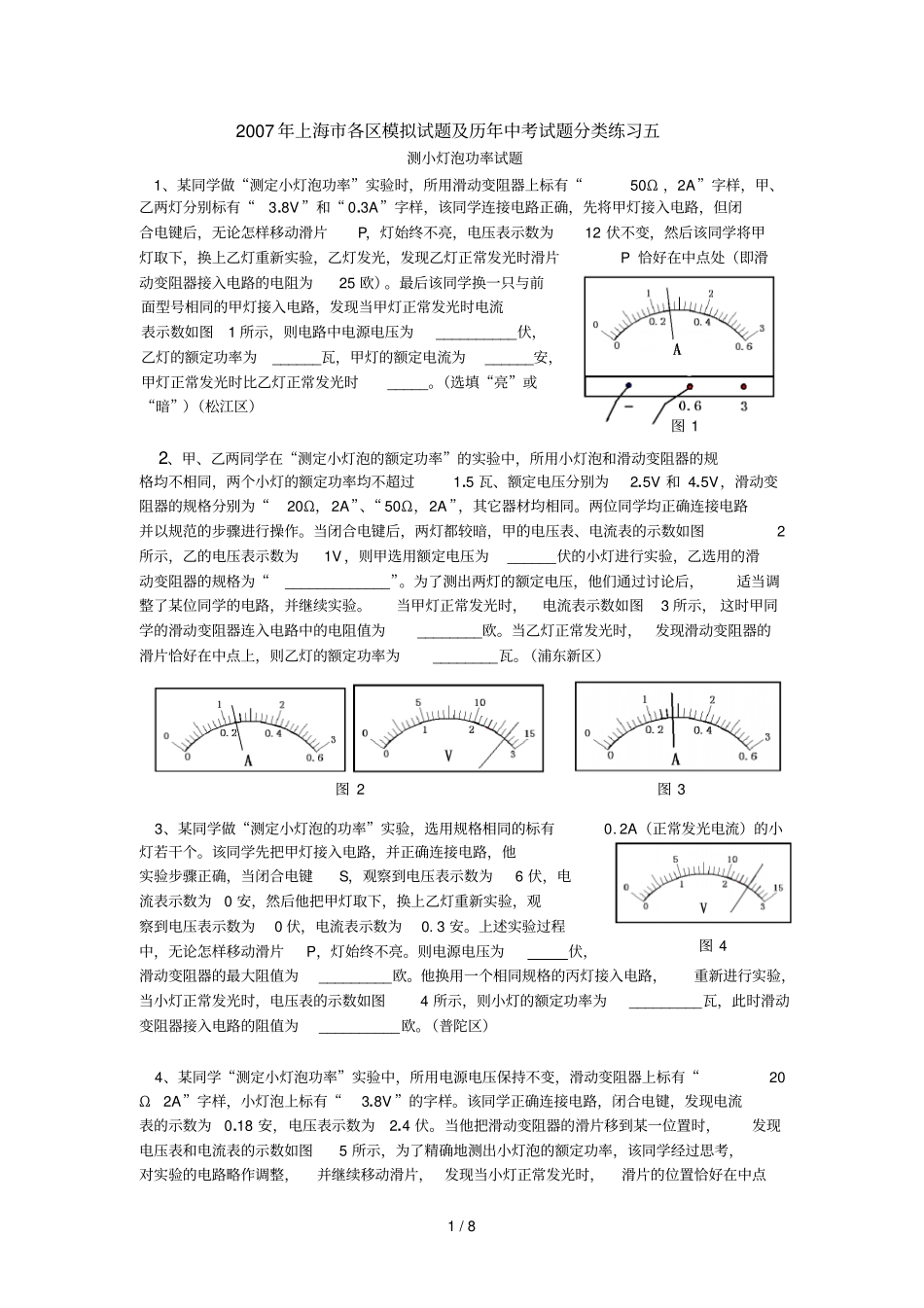

1 / 8 2007 年上海市各区模拟试题及历年中考试题分类练习五测小灯泡功率试题1、某同学做“测定小灯泡功率”实验时，所用滑动变阻器上标有“50Ω ，2A”字样，甲、乙两灯分别标有“3.8V ”和“ 0.3A”字样，该同学连接电路正确，先将甲灯接入电路，但闭合电键后，无论怎样移动滑片P，灯始终不亮，电压表示数为12 伏不变，然后该同学将甲灯取下，换上乙灯重新实验，乙灯发光，发现乙灯正常发光时滑片P 恰好在中点处（即滑动变阻器接入电路的电阻为25 欧）。最后该同学换一只与前面型号相同的甲灯接入电路，发现当甲灯正常发光时电流表示数如图1 所示，则电路中电源电压为__________伏，乙灯的额定功率为______瓦，甲灯的额定电流为______安，甲灯正常发光时比乙灯正常发光时_____。（选填“亮”或“暗”）（松江区）2、甲、乙两同学在“测定小灯泡的额定功率”的实验中，所用小灯泡和滑动变阻器的规格均不相同，两个小灯的额定功率均不超过1.5 瓦、额定电压分别为2.5V 和 4.5V，滑动变阻器的规格分别为“20Ω，2A”、“ 50Ω，2A ”，其它器材均相同。两位同学均正确连接电路并以规范的步骤进行操作。当闭合电键后，两灯都较暗，甲的电压表、电流表的示数如图2所示，乙的电压表示数为1V ，则甲选用额定电压为______伏的小灯进行实验，乙选用的滑动变阻器的规格为“_____________”。为了测出两灯的额定电压，他们通过讨论后，适当调整了某位同学的电路，并继续实验。当甲灯正常发光时，电流表示数如图3 所示， 这时甲同学的滑动变阻器连入电路中的电阻值为________欧。当乙灯正常发光时，发现滑动变阻器的滑片恰好在中点上，则乙灯的额定功率为________瓦。（浦东新区）3、某同学做“测定小灯泡的功率”实验，选用规格相同的标有0. 2A（正常发光电流）的小灯若干个。该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6 伏，电流表示数为0 安，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0 伏，电流表示数为0. 3 安。上述实验过程中，无论怎样移动滑片P，灯始终不亮。则电源电压为伏，滑动变阻器的最大阻值为_________欧。他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图4 所示，则小灯的额定功率为_________瓦，此时滑动变阻器接入电路的阻值为__________欧。（普陀区）4、某同学“测定小灯泡功率”实验中，所用电源电压保持...
