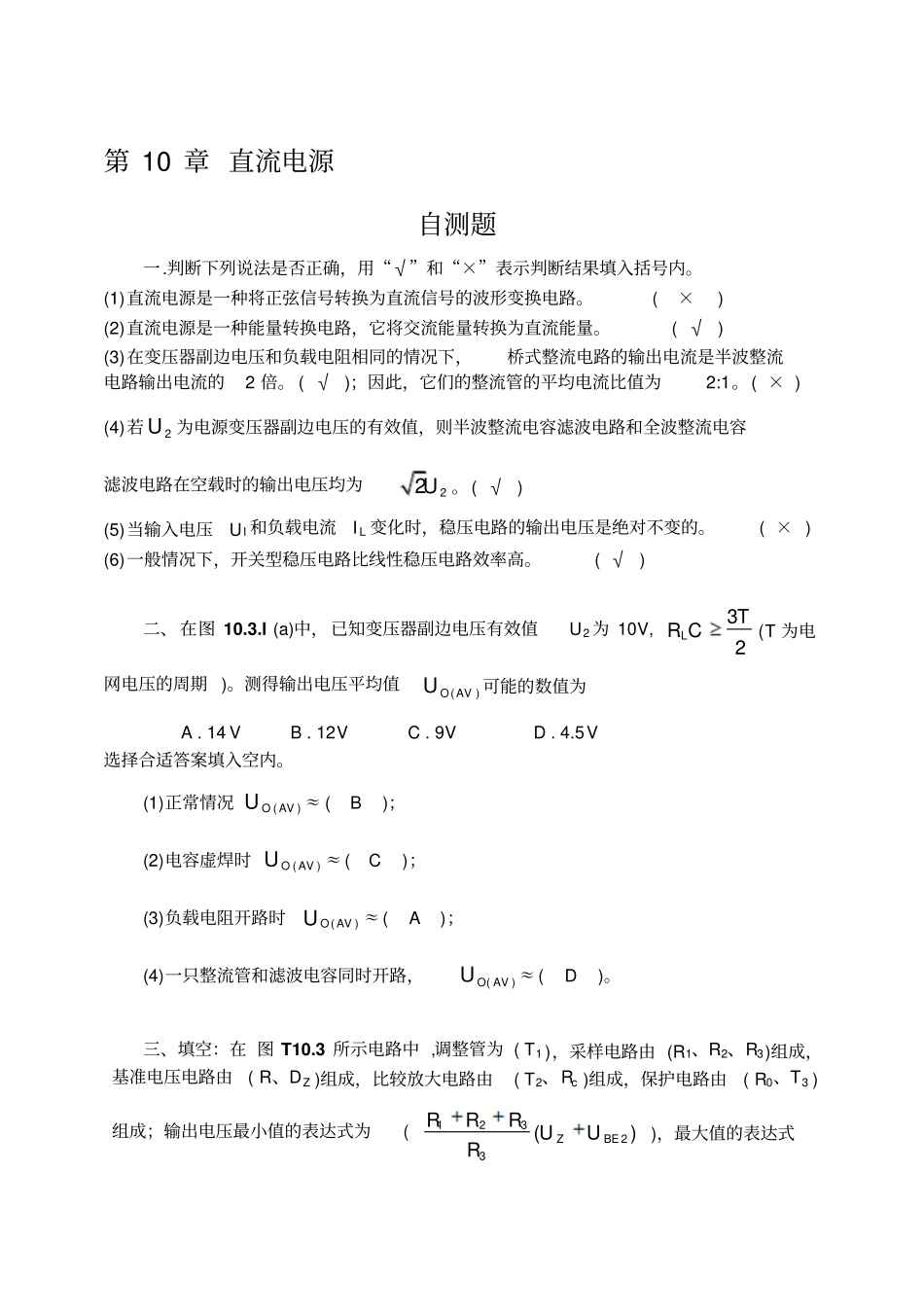

第 10 章 直流电源自测题一.判断下列说法是否正确，用“√”和“×”表示判断结果填入括号内。(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。( ×) (2)直流电源是一种能量转换电路，它将交流能量转换为直流能量。( √ ) (3)在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2 倍。 ( √ )；因此，它们的整流管的平均电流比值为2:1。( × ) (4)若2U为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。( √ ) (5)当输入电压UI 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。( × ) (6)一般情况下，开关型稳压电路比线性稳压电路效率高。( √ ) 二、在图 10.3.l (a)中，已知变压器副边电压有效值U2 为 10V, 32LTR C(T 为电网电压的周期 )。测得输出电压平均值()O AVU可能的数值为A . 14 VB . 12VC . 9VD . 4.5V 选择合适答案填入空内。(1)正常情况()O AVU≈ ( B )；(2)电容虚焊时()O AVU≈( C )；(3)负载电阻开路时()O AVU≈( A )；(4)一只整流管和滤波电容同时开路，()O AVU≈( D )。三、填空：在 图 T10.3 所示电路中 ,调整管为 ( T1 )，采样电路由 (R1、R2、R3)组成，基准电压电路由( R、DZ )组成，比较放大电路由( T2、Rc )组成，保护电路由( R0、T3 )组成；输出电压最小值的表达式为( 12323()ZBERRRUUR)，最大值的表达式2 / 14 ( 123223()ZBERRRUURR)。图 T10.3 图 T10.4 四、在 图 T10.4 所示稳压电路中，已知稳压管的稳定电UZ 为 6V，最小稳定电流 I Zmin 为 5mA ，最大稳定电流IZmax 为 40mA ；输入电压 Ui 为 15V ，波动范围为± 10%；限流电阻 R 为 200Ω。(1)电路是否能空载？为什么？(2)作为稳压电路的指标，负载电流 I L 的范围为多少？解： (1)由于空载时稳压管流过的最大电流：Immaxmaxmax52.540axZDZRZUUIImAImAR所以电路不能空载。(2) 根据ImminmaxinZDZLUUIIR，负载电流的最大值Immaxmin32.5inZLDZUUIImAR根据ImmaxminaxZDZLUUIIR，负载电流的最小值Imminmax12.5axZLDZUUIImAR所以，负载电流的范围为12 .5 ~32 .5mA 。五、在 图 10.5.24 所示电路中，已知输出电压的最大值U omax 为 25V , Rl =240Ω；Wll7的输出端和调整端间的电压U R=1.25V ，允许加在输入端和输出端的电压3 ...
