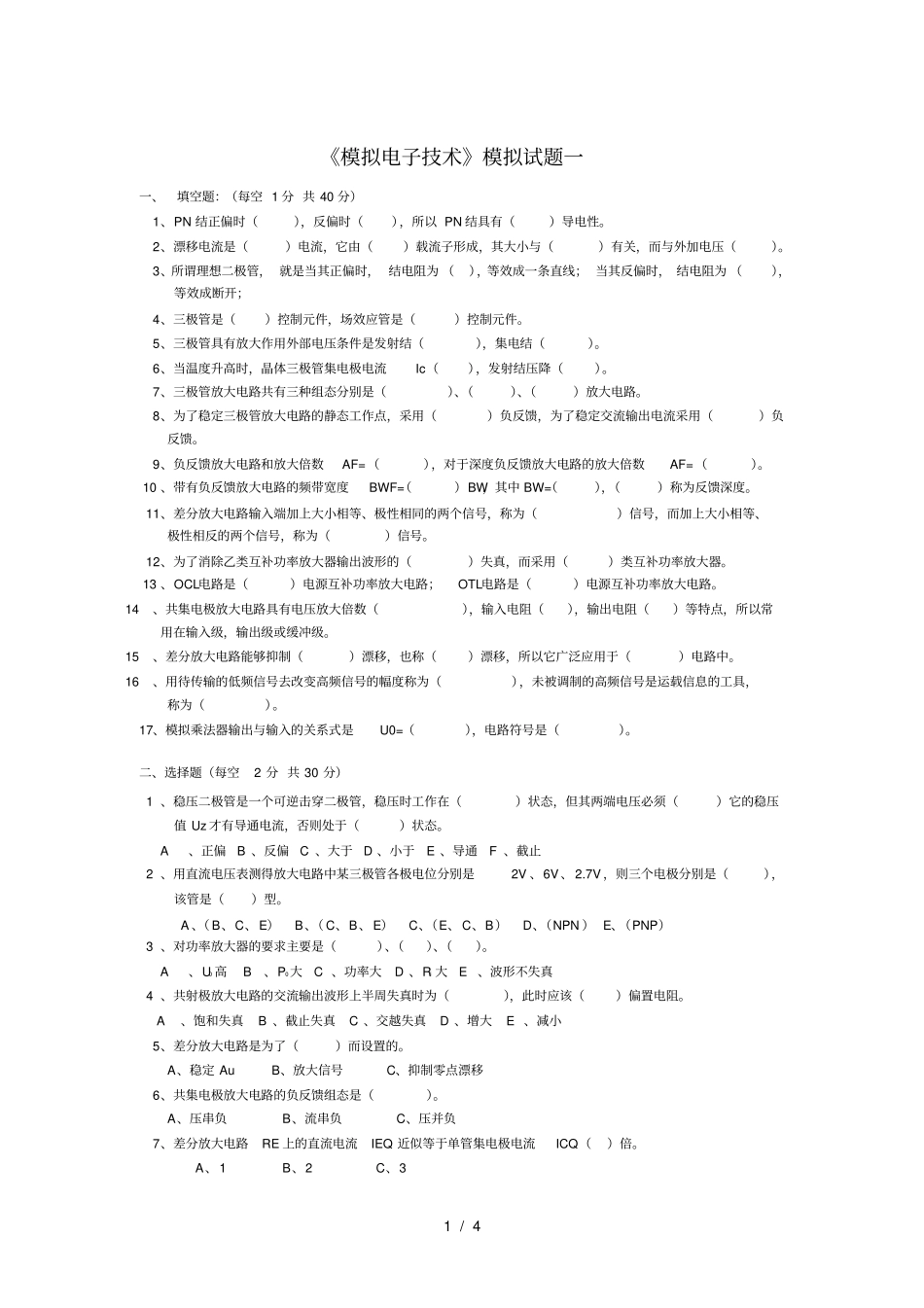

1 / 4 《模拟电子技术》模拟试题一一、填空题：（每空 1 分 共 40 分）1、PN 结正偏时（），反偏时（），所以 PN 结具有（）导电性。2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。3、所谓理想二极管， 就是当其正偏时， 结电阻为 （），等效成一条直线； 当其反偏时， 结电阻为 （），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。5、三极管具有放大作用外部电压条件是发射结（），集电结（）。6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10 、带有负反馈放大电路的频带宽度BWF=（）BW，其中 BW=（），（）称为反馈深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。 13 、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。二、选择题（每空2 分 共 30 分） 1 、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值 Uz 才有导通电流，否则处于（）状态。 A、正偏 B 、反偏 C 、大于 D 、小于 E 、导通 F 、截止 2 、用直流电压表测得放大电路中某三极管各极电位分别是2V 、6V 、 2.7V ，则三个电极分别是（），该管是（）型。A 、（ B、C、 E）B、（ C、B、 E）C、（E、 C、B）D、（NPN ） E、（PNP） 3 、对功率放大器的要求主要是（）、（）、（）。 A、U0 高 B、P0大 C 、功率大 D 、Ri 大 E、波形不失真 4 、共射极放大电路的交流输出波形...
