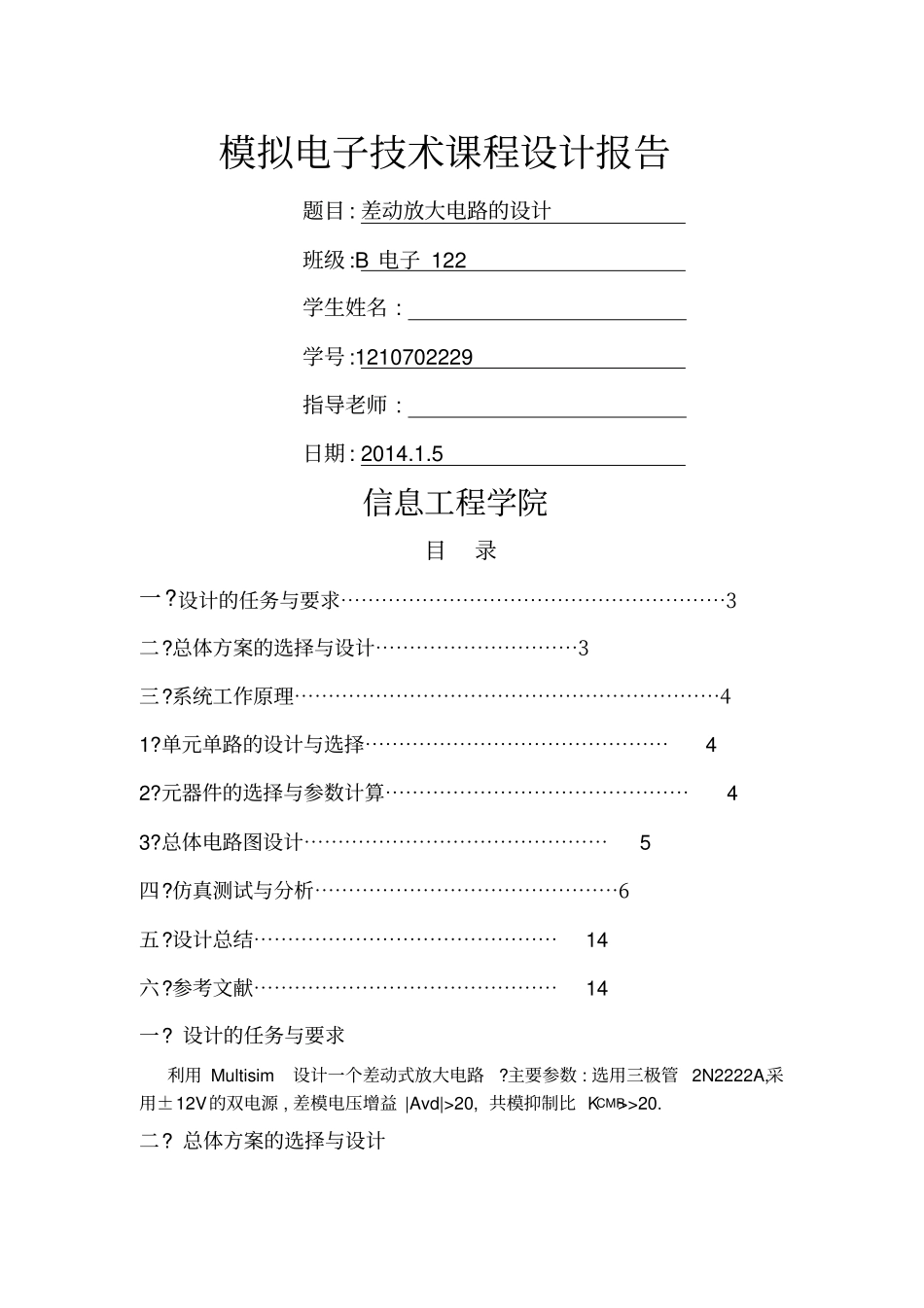

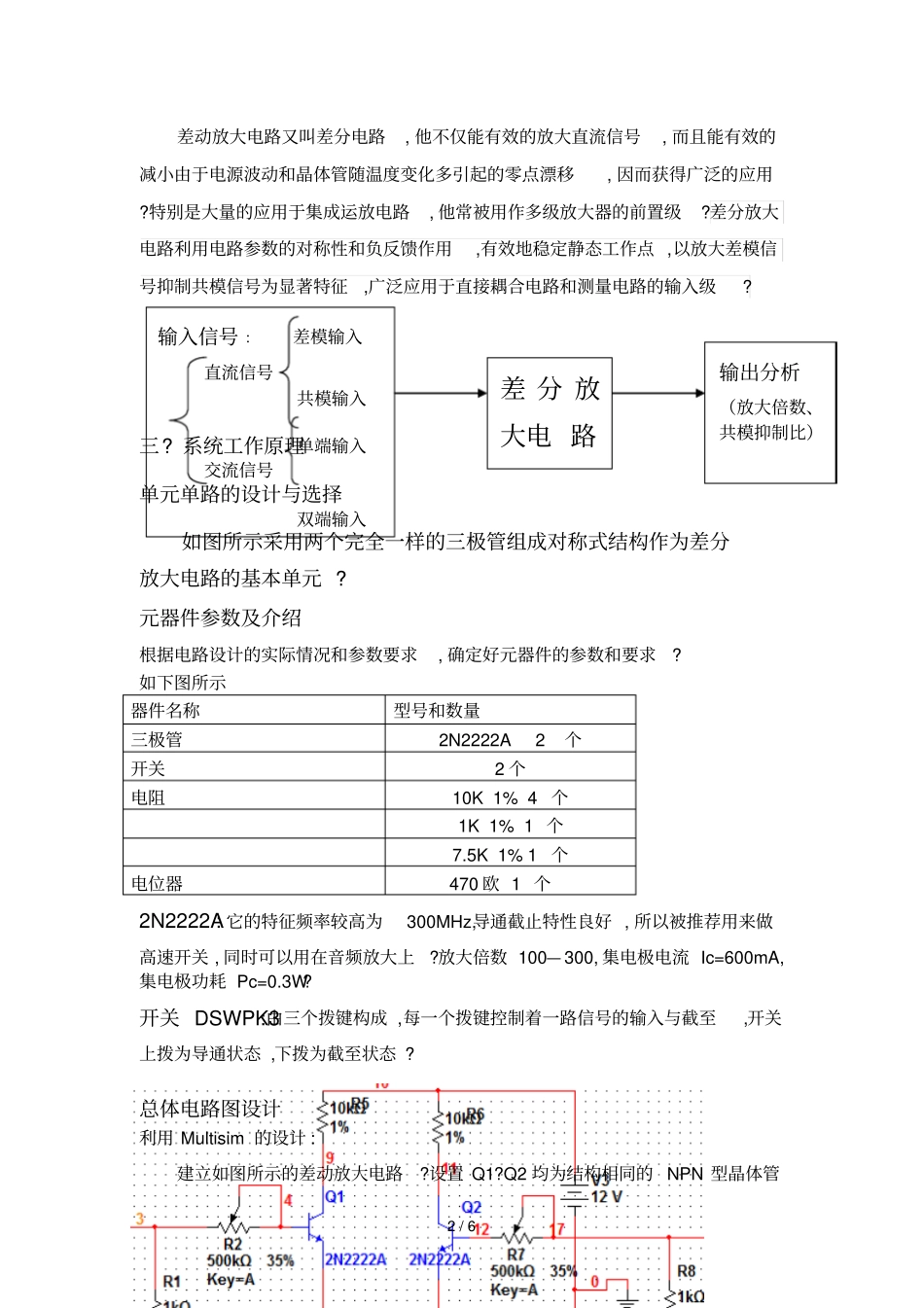

模拟电子技术课程设计报告题目 : 差动放大电路的设计班级 :B 电子 122 学生姓名 : 学号 :1210702229 指导老师 : 日期 : 2014.1.5 信息工程学院目录一?设计的任务与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二?总体方案的选择与设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三?系统工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41?单元单路的设计与选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2?元器件的选择与参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3?总体电路图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 四?仿真测试与分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6五?设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14六?参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 一? 设计的任务与要求利用 Multisim设计一个差动式放大电路?主要参数 : 选用三极管 2N2222A,采用±12V的双电源 , 差模电压增益 |Avd|>20, 共模抑制比 KCMR>>20. 二? 总体方案的选择与设计2 / 6 差动放大电路又叫差分电路, 他不仅能有效的放大直流信号, 而且能有效的减小由于电源波动和晶体管随温度变化多引起的零点漂移, 因而获得广泛的应用?特别是大量的应用于集成运放电路, 他常被用作多级放大器的前置级?差分放大电路利用电路参数的对称性和负反馈作用,有效地稳定静态工作点 ,以放大差模信号抑制共模信号为显著特征,广泛应用于直接耦合电路和测量电路的输入级?三? 系统工作原理单元单路的设计与选择如图所示采用两个完全一样的三极管组成对称式结构作为差分放大电路的基本单元 ?元器件参数及介绍根据电路设计的实际情况和参数要求, 确定好元器件的参数和要求?如下图所示器件名称型号和数量三极管2N2222A 2个开关2 个电阻10K 1% 4 个1K 1% 1 个7.5K 1% 1 个电位器470 欧 1 个2N2222A: 它的特征频率较高为300MHz,导通截止特性良好 , 所以被推荐用来做高速开关 , 同时可以用在音频放大上?放大倍数 100— 300, 集电极电流 Ic=600mA,集电极功耗 Pc=0.3W?开关 DSWPK3:由三个拨键构成 ,每一个拨键控制着一路信号的输入与截至,开关上拨为导通状态 ,下拨为截至状态 ?总体电路图设计利用 Multisim 的设计 : 建立如图所示的差动放大电路?设置 Q1?Q2 均为结构相同的 NPN 型晶体管输入信号 ：差模输入直流信号共模输入单端输入交流信号双端输入差 分 放大电 路输出分析（放大倍数、共模抑制比）3 / 6 (2N2222A)?让他们具有相同的基极...
