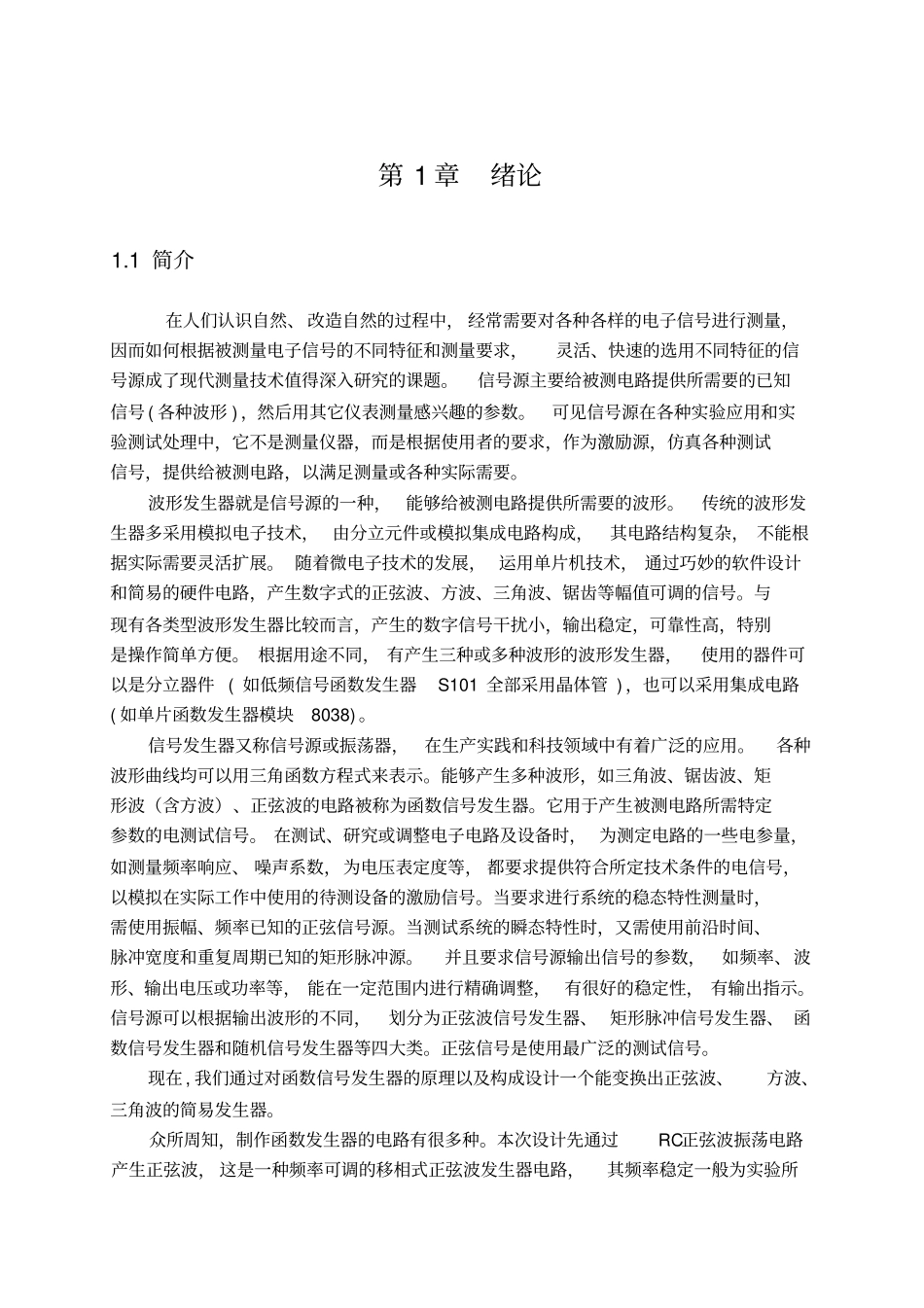

第 1 章绪论1.1 简介在人们认识自然、 改造自然的过程中， 经常需要对各种各样的电子信号进行测量，因而如何根据被测量电子信号的不同特征和测量要求，灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。信号源主要给被测电路提供所需要的已知信号 ( 各种波形 ) ，然后用其它仪表测量感兴趣的参数。可见信号源在各种实验应用和实验测试处理中，它不是测量仪器，而是根据使用者的要求，作为激励源，仿真各种测试信号，提供给被测电路，以满足测量或各种实际需要。波形发生器就是信号源的一种，能够给被测电路提供所需要的波形。传统的波形发生器多采用模拟电子技术， 由分立元件或模拟集成电路构成，其电路结构复杂， 不能根据实际需要灵活扩展。 随着微电子技术的发展， 运用单片机技术， 通过巧妙的软件设计和简易的硬件电路，产生数字式的正弦波、方波、三角波、锯齿等幅值可调的信号。与现有各类型波形发生器比较而言，产生的数字信号干扰小，输出稳定，可靠性高，特别是操作简单方便。 根据用途不同， 有产生三种或多种波形的波形发生器，使用的器件可以是分立器件 ( 如低频信号函数发生器S101 全部采用晶体管 ) ，也可以采用集成电路( 如单片函数发生器模块8038) 。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。它用于产生被测电路所需特定参数的电测试信号。 在测试、研究或调整电子电路及设备时， 为测定电路的一些电参量，如测量频率响应、 噪声系数，为电压表定度等， 都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等， 能在一定范围内进行精确调整， 有很好的稳定性， 有输出指示。信号源可以根据输出波形的不同，划分为正弦波信号发生器、 矩形脉冲信号发生器、 函数信号发生器和随机信号发生器等四大类。正弦信号是使用最广泛的测试信号。现在 , 我们通过对函数信号发生器的原理以及构成设计一个能变换出正弦波、方波、三角波的简易发生器。众所周知，制...
