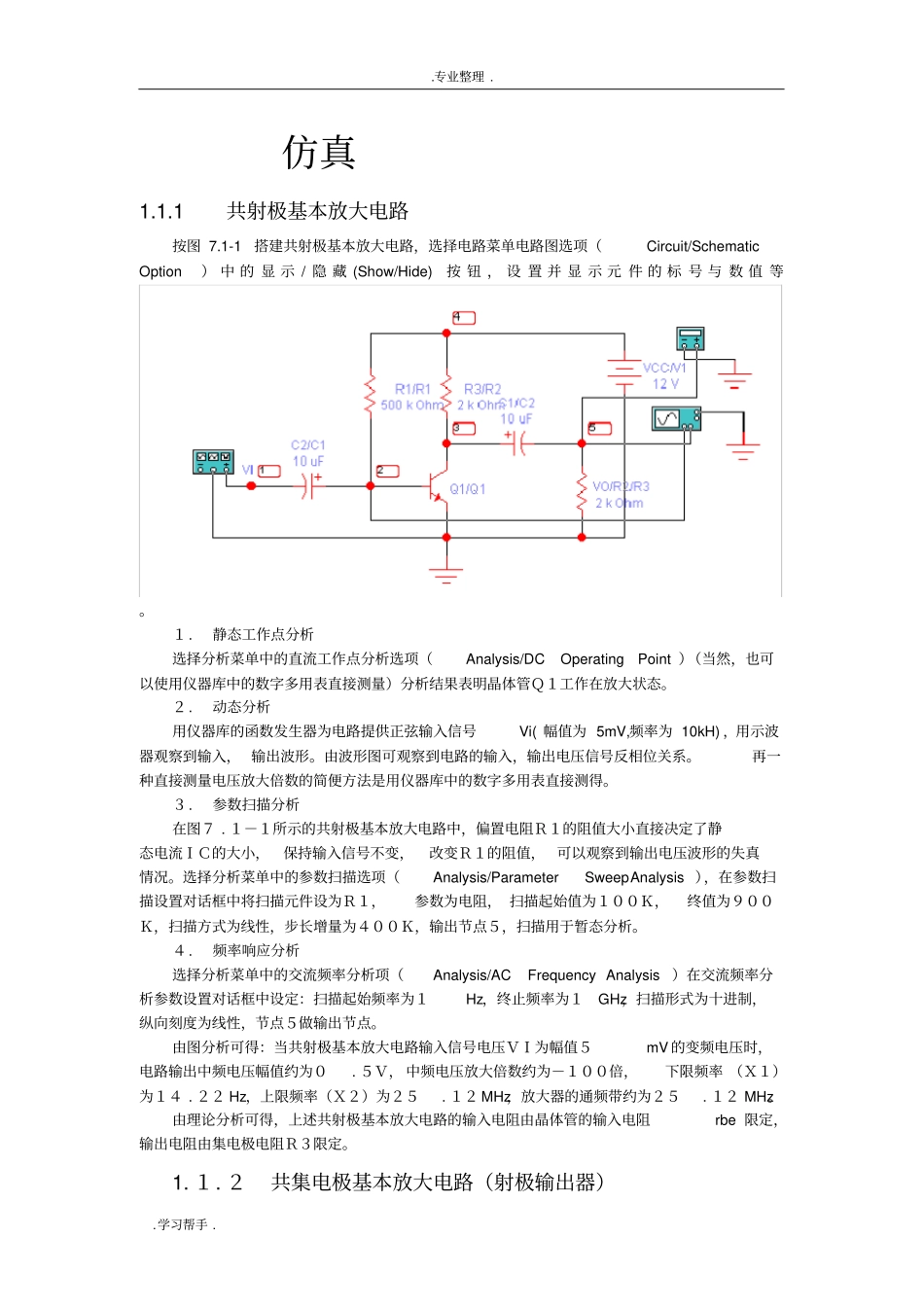

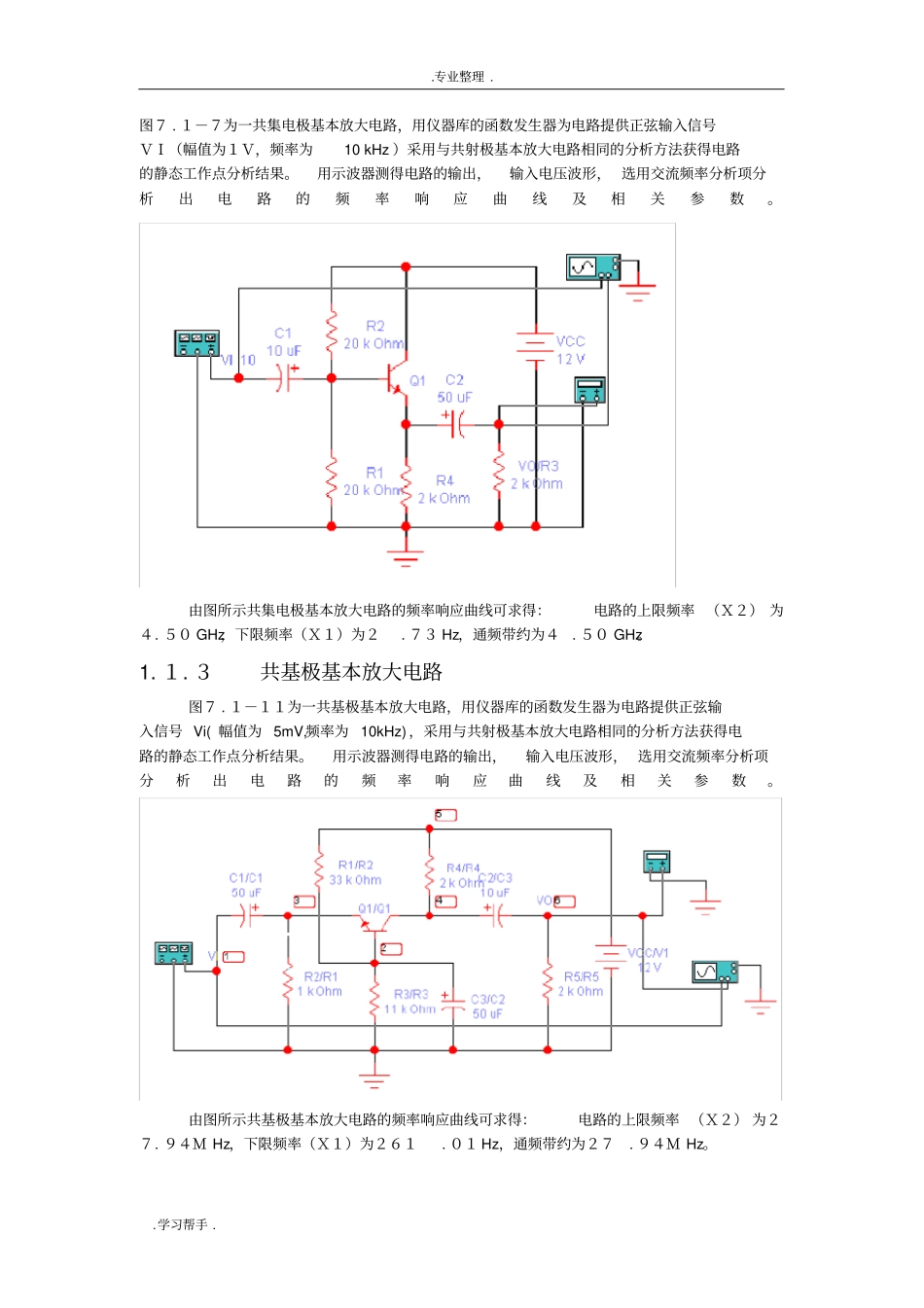

.专业整理 . .学习帮手 . 仿真1.1.1 共射极基本放大电路按图 7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ） 中 的 显 示 / 隐 藏 (Show/Hide)按 钮 ， 设 置 并 显 示 元 件 的 标 号 与 数 值 等。１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point ）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi( 幅值为 5mV,频率为 10kH) ，用示波器观察到输入， 输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。３. 参数扫描分析在图７ . １－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值， 可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis ），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻， 扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV 的变频电压时，电路输出中频电压幅值约为０. ５Ｖ， 中频电压放大倍数约为－１００倍，下限频率 （Ｘ１）为１４ . ２２ Hz，上限频率（Ｘ２）为２５. １２ MHz，放大器的通频带约为２５. １２ MHz。由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe 限定，输出电阻由集电极电阻Ｒ３限定。1. １. ２共集电极基本放大电路（射极输出器）.专业整理 . .学习帮手 . 图７ . １－７为一共集电极基本放大电路，用仪器库的函数发生器为电路提供正弦输入信号ＶＩ（幅值为１Ｖ，频率为10 kHz ）采用与共射极基本放大电路相同的分析方法获得电路的静态工作点分析结果。用示波器测得电路的输出，输入电压波形， 选用交流频率分析项分析出电路的频率响应曲线...
