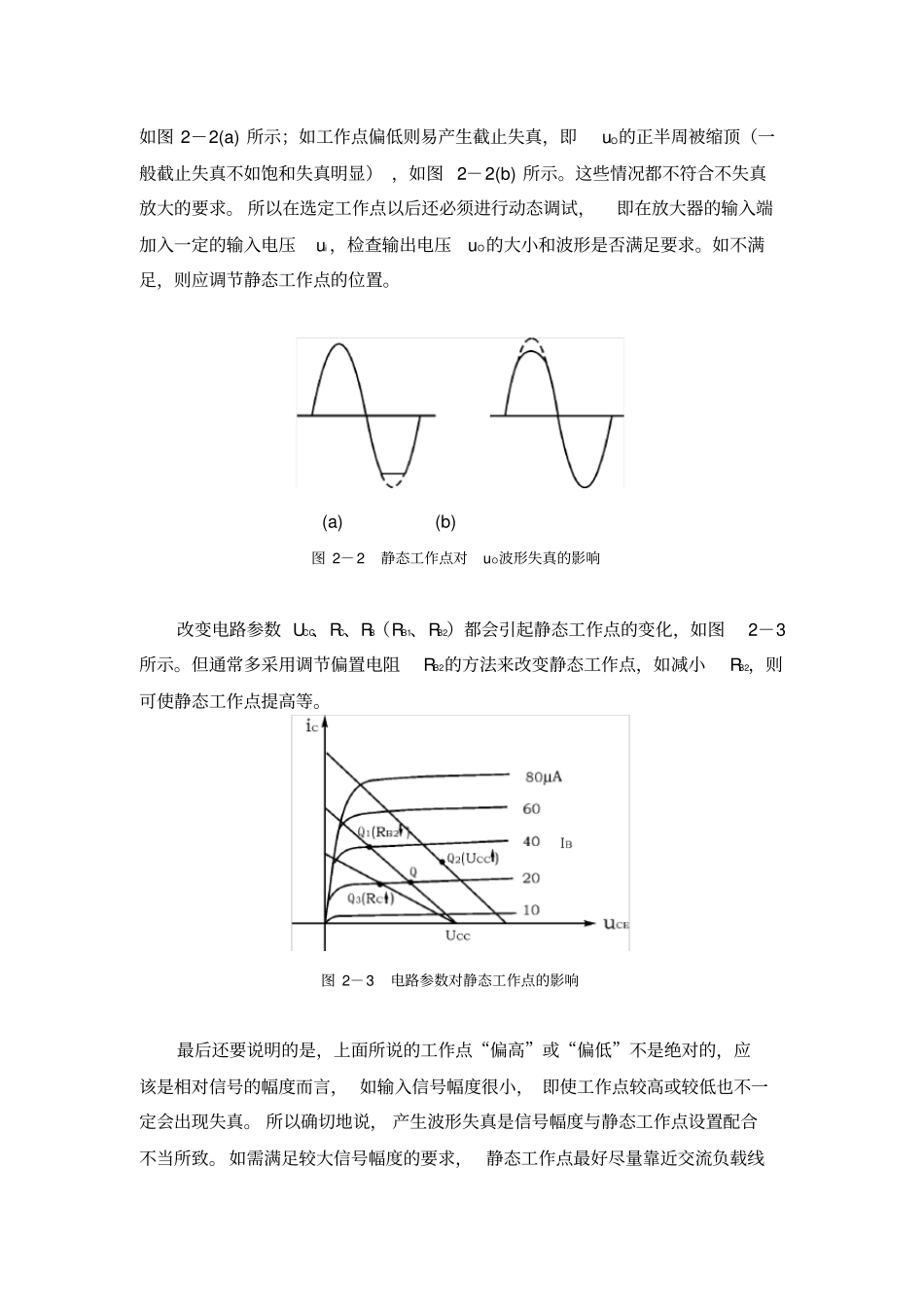

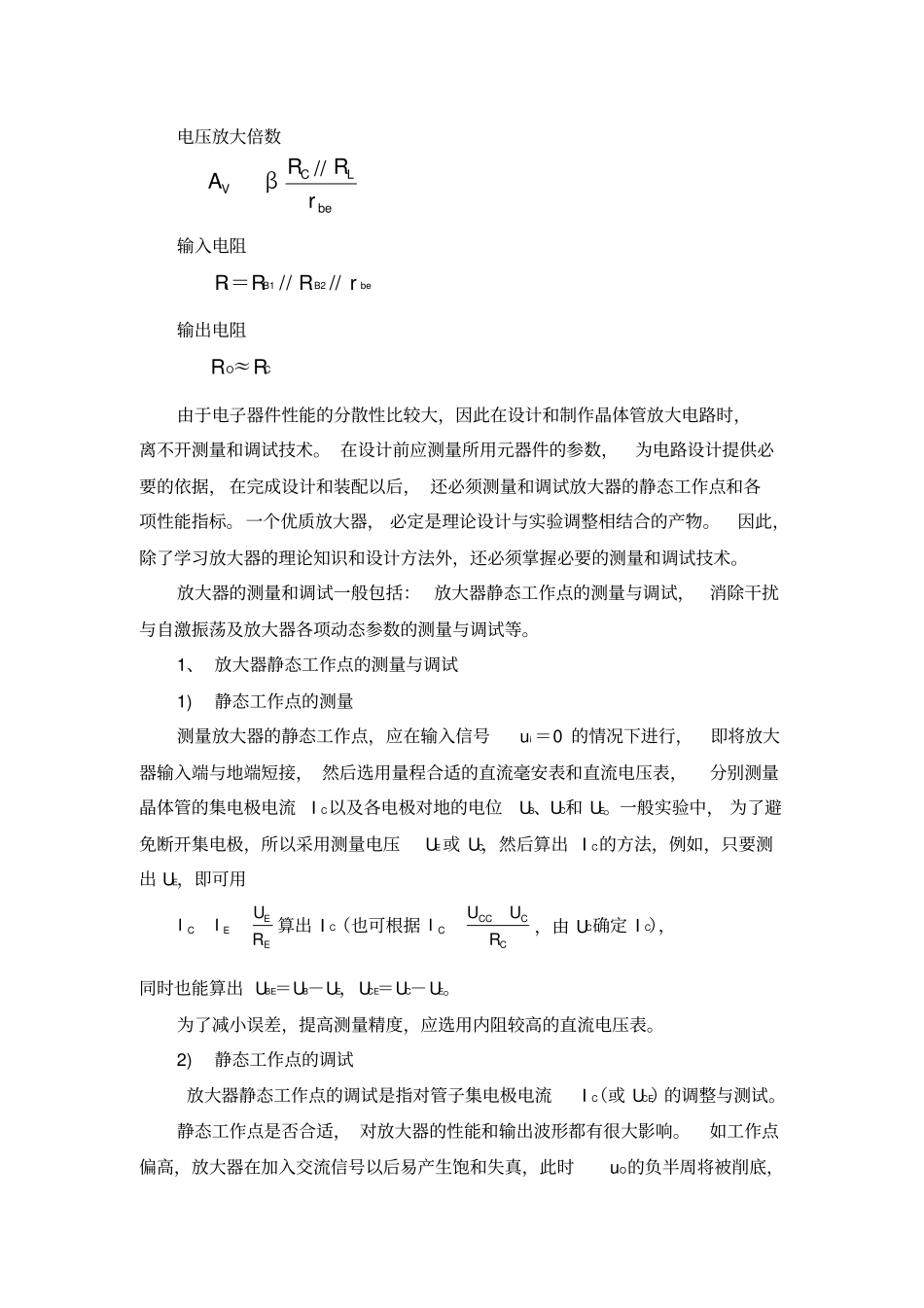

实验一晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。2、 掌握放大器电压放大倍数、 输入电阻、 输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 2－1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用 RB1和 RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号ui 后，在放大器的输出端便可得到一个与 ui 相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。图 2－1 共射极单管放大器实验电路在图 2－1 电路中，当流过偏置电阻RB1和 RB2 的电流远大于晶体管T 的基极电流 I B时（一般 5～10 倍），则它的静态工作点可用下式估算CCB2B1B1BURRRUUCE＝UCC－I C（RC＋RE）CEBEBEIRUUI电压放大倍数beLCVrRRβA // 输入电阻Ri ＝RB1 // RB2 // r be输出电阻 RO≈RC由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。 在设计前应测量所用元器件的参数，为电路设计提供必要的依据， 在完成设计和装配以后， 还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器， 必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。放大器的测量和调试一般包括： 放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。1、 放大器静态工作点的测量与调试1) 静态工作点的测量测量放大器的静态工作点，应在输入信号ui ＝0 的情况下进行，即将放大器输入端与地端短接， 然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C以及各电极对地的电位UB、UC和 UE。一般实验中， 为了避免断开集电极，所以采用测量电压UE或 UC，然后算出 I C的方法，例如，只要测出 UE，即可用EEECRUII算出 I C（也可根据CCCCCRUUI，由 UC确定 I C），同时也能算出 UBE＝UB－UE，UCE＝UC－UE。为了减小误差，提高测量精度，应选用内阻较高的直流电压表。2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C（或 UCE）的调整与测试。静态工作点是否合适， 对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信...
