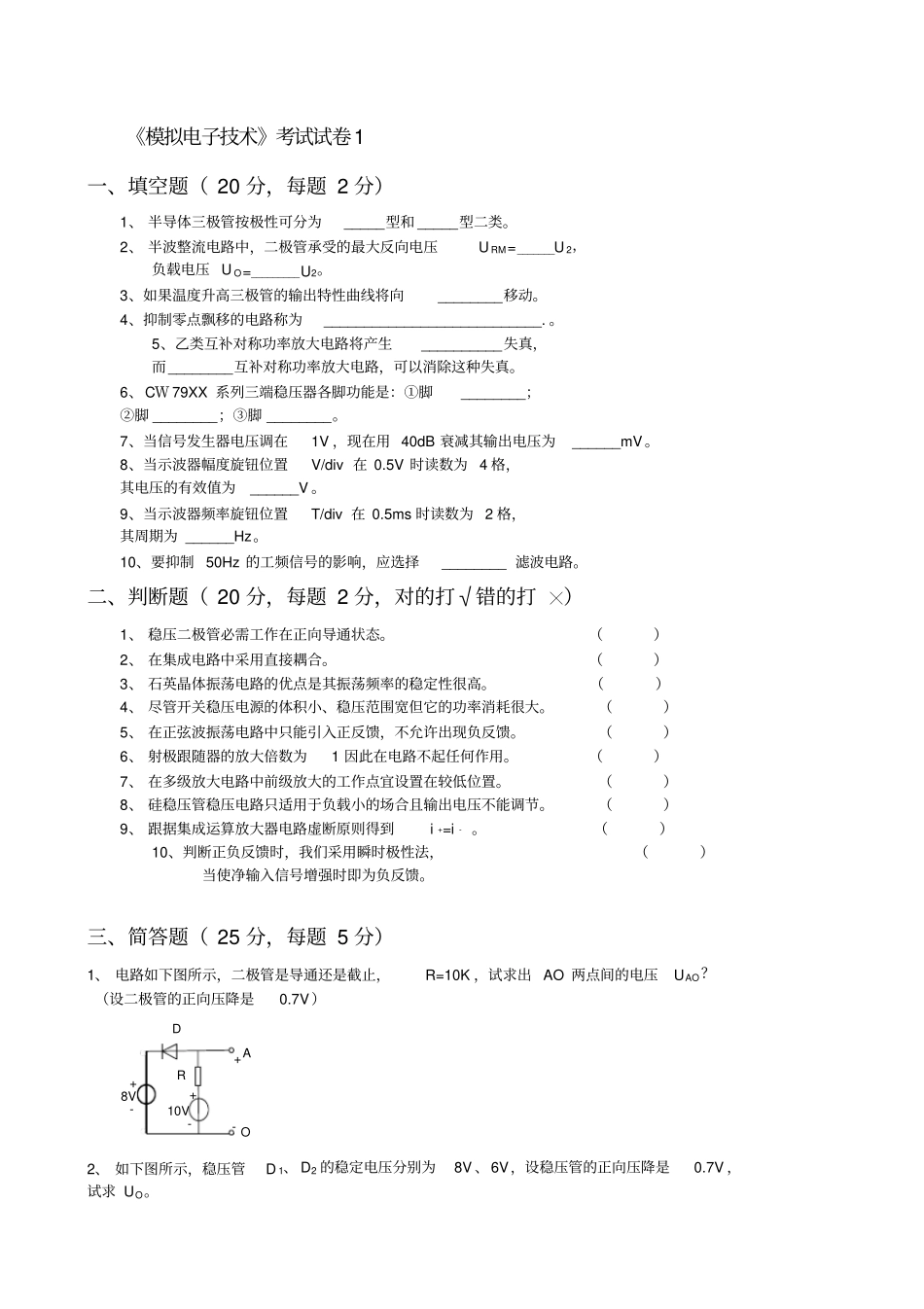

模拟电子的技术试卷三套无答案_第1页
1/9

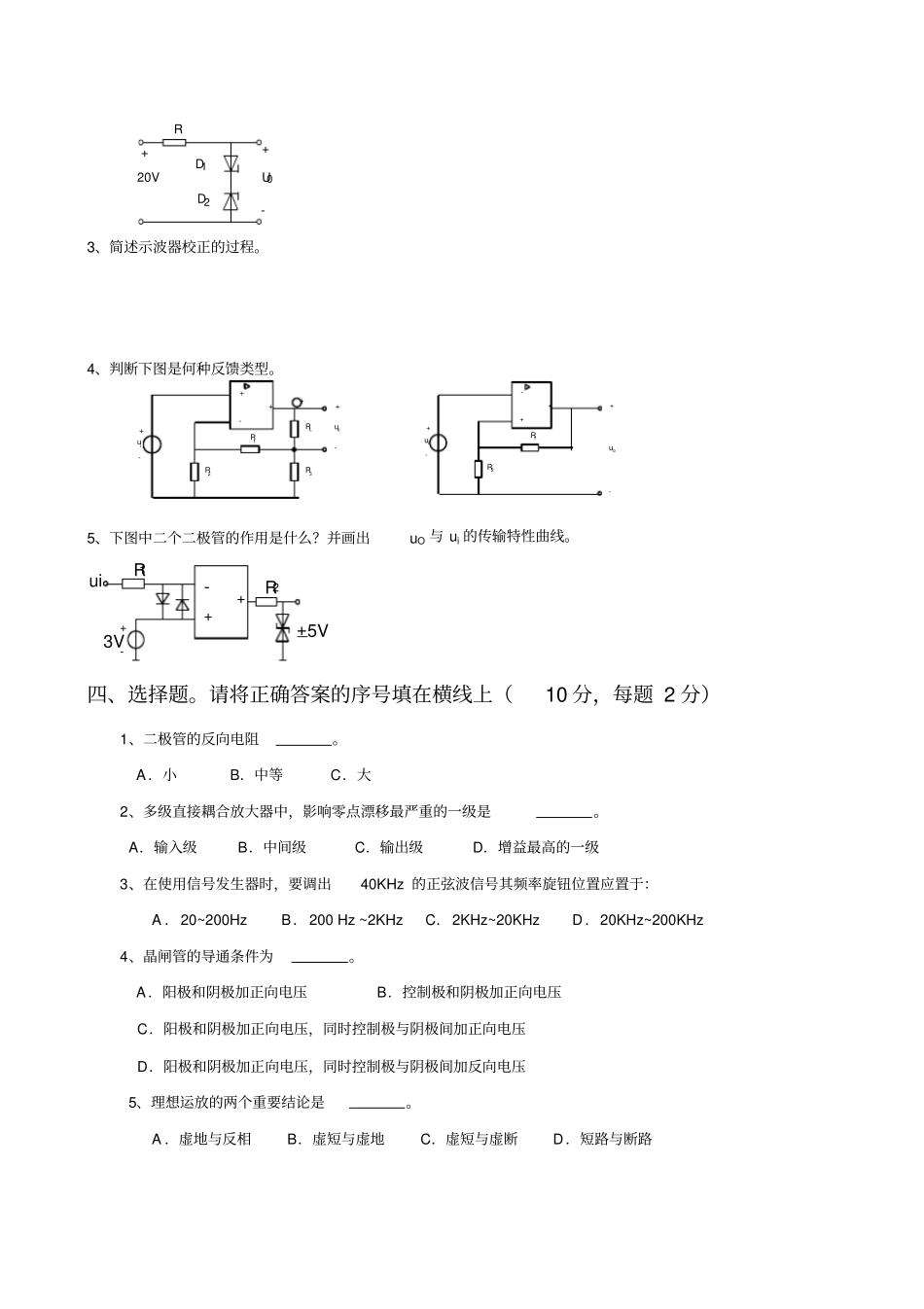

模拟电子的技术试卷三套无答案_第2页
2/9
模拟电子的技术试卷三套无答案_第3页
3/9
《模拟电子技术》考试试卷1 一、填空题( 20 分,每题 2 分)1、 半导体三极管按极性可分为_____型和 _____型二类。2、 半波整流电路中,二极管承受的最大反向电压U RM=_______U 2,负载电压 U O=_________U2。3、如果温度升高三极管的输出特性曲线将向________移动。4、抑制零点飘移的电路称为___________________________. 。5、乙类互补对称功率放大电路将产生__________失真,而________互补对称功率放大电路,可以消除这种失真。6、CW 79XX 系列三端稳压器各脚功能是:①脚________;②脚 ________;③脚 ________。7、当信号发生器电压调在1V ,现在用 40dB 衰减其输出电压为______mV 。8、当示波器幅度旋钮位置V/div 在 0.5V 时读数为 4 格,其电压的有效值为______V 。9、当示波器频率旋钮位置T/div 在 0.5ms 时读数为 2 格,其周期为 ______Hz。10、要抑制 50Hz 的工频信号的影响,应选择________ 滤波电路。二、判断题( 20 分,每题 2 分,对的打√错的打╳)1、 稳压二极管必需工作在正向导通状态。()2、 在集成电路中采用直接耦合。()3、 石英晶体振荡电路的优点是其振荡频率的稳定性很高。()4、 尽管开关稳压电源的体积小、稳压范围宽但它的功率消耗很大。()5、 在正弦波振荡电路中只能引入正反馈,不允许出现负反馈。()6、 射极跟随器的放大倍数为1 因此在电路不起任何作用。()7、 在多级放大电路中前级放大的工作点宜设置在较低位置。()8、 硅稳压管稳压电路只适用于负载小的场合且输出电压不能调节。()9、 跟据集成运算放大器电路虚断原则得到i +=i - 。()10、判断正负反馈时,我们采用瞬时极性法,()当使净输入信号增强时即为负反馈。三、简答题( 25 分,每题 5 分)1、 电路如下图所示,二极管是导通还是截止,R=10K ,试求出 AO 两点间的电压UAO?(设二极管的正向压降是0.7V)+-10V-+-AO+8VRD2、 如下图所示,稳压管D 1、 D2 的稳定电压分别为8V 、6V,设稳压管的正向压降是0.7V ,试求 UO。RD220V++-U0D13、简述示波器校正的过程。4、判断下图是何种反馈类型。++uiR2R1RLR3++-uo-+--+uiR2R1+-uo++-5、下图中二个二极管的作用是什么?并画出uO 与 ui 的传输特性曲线。R1ui-+++-3VR25V+_四、选择题。请将正确答案的序号填在横线上(10 分,每题 2 分)1、二极管的反向电阻。A.小B.中等C.大2、多级直接耦合放大器中,影响...
