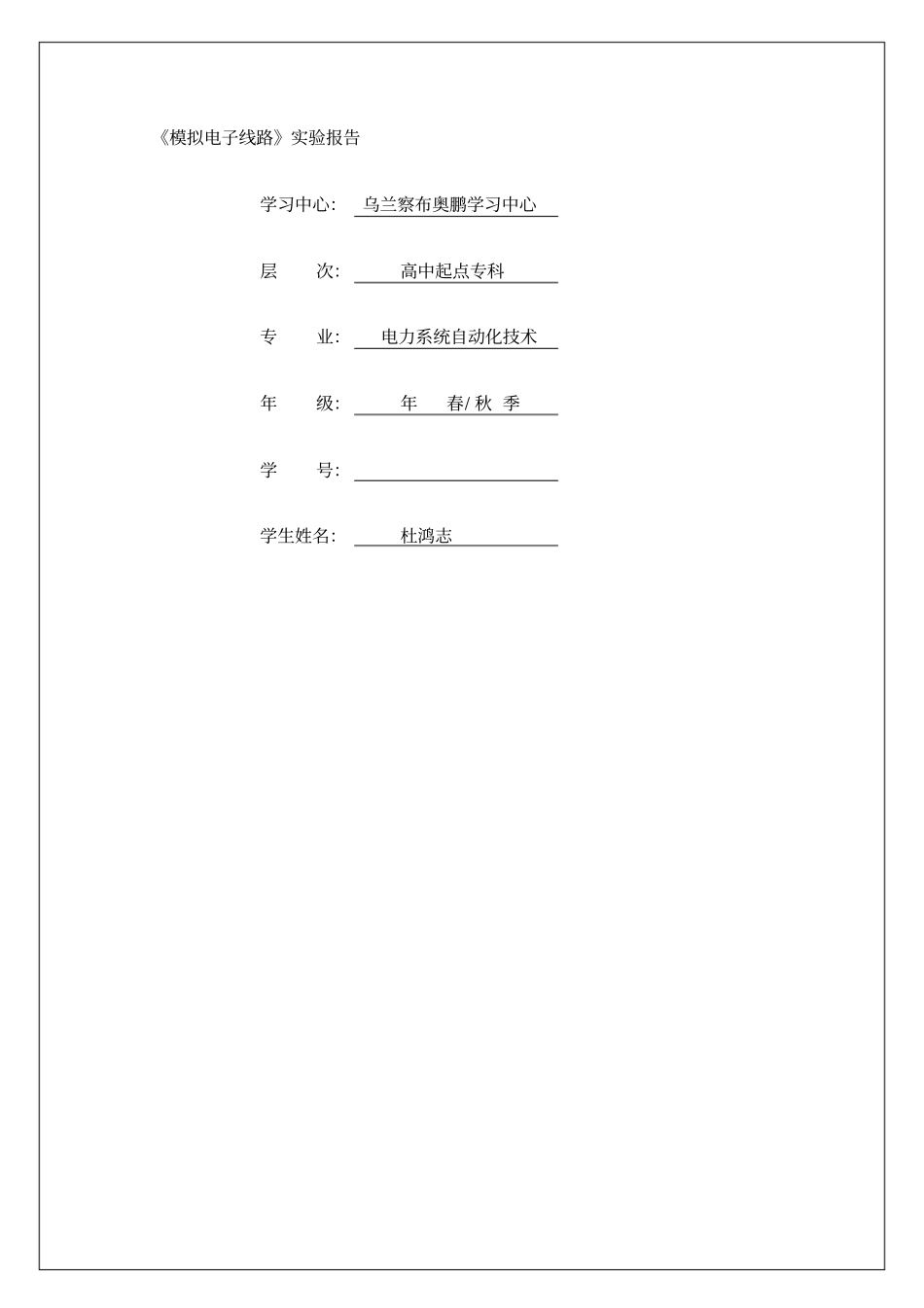

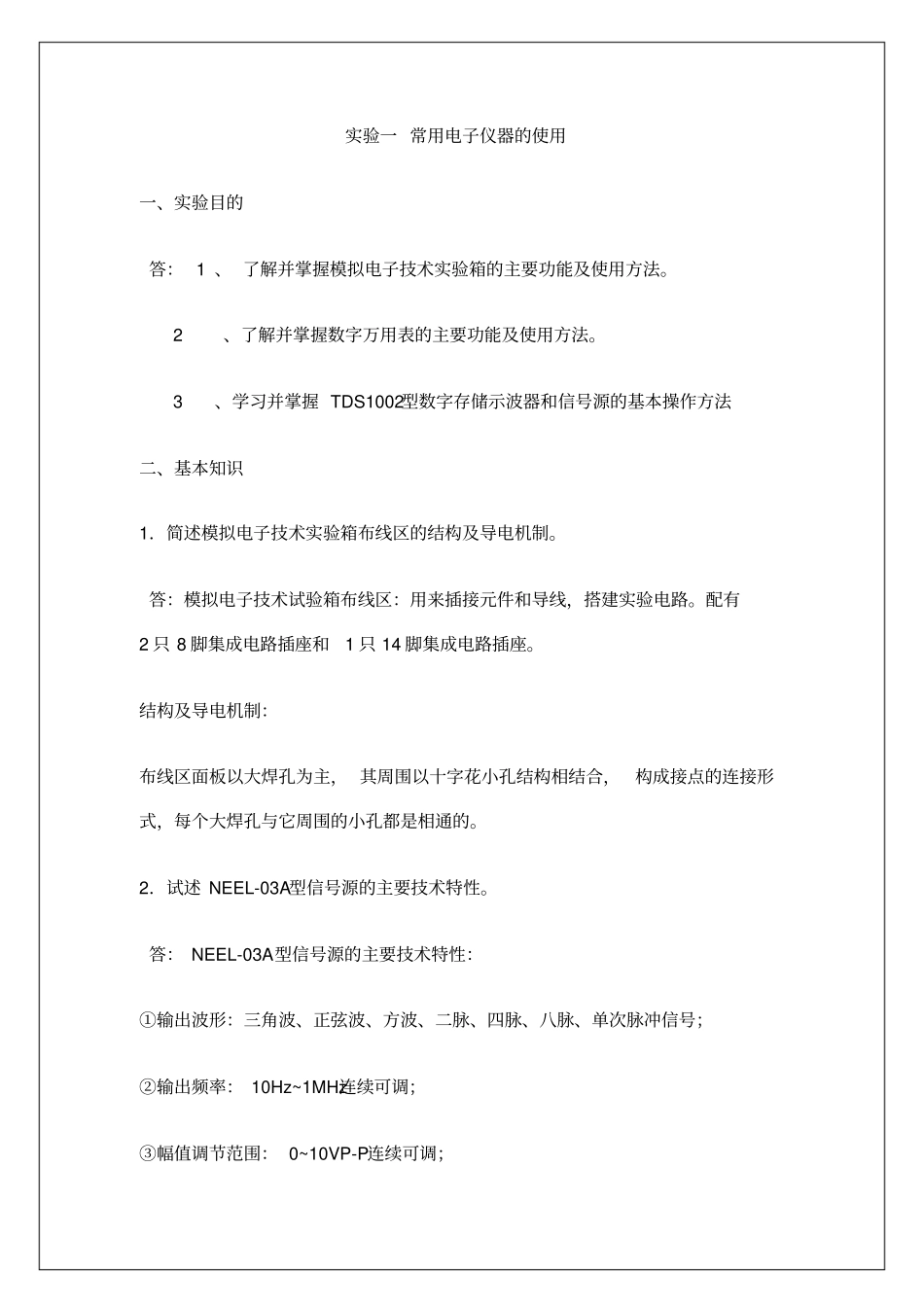

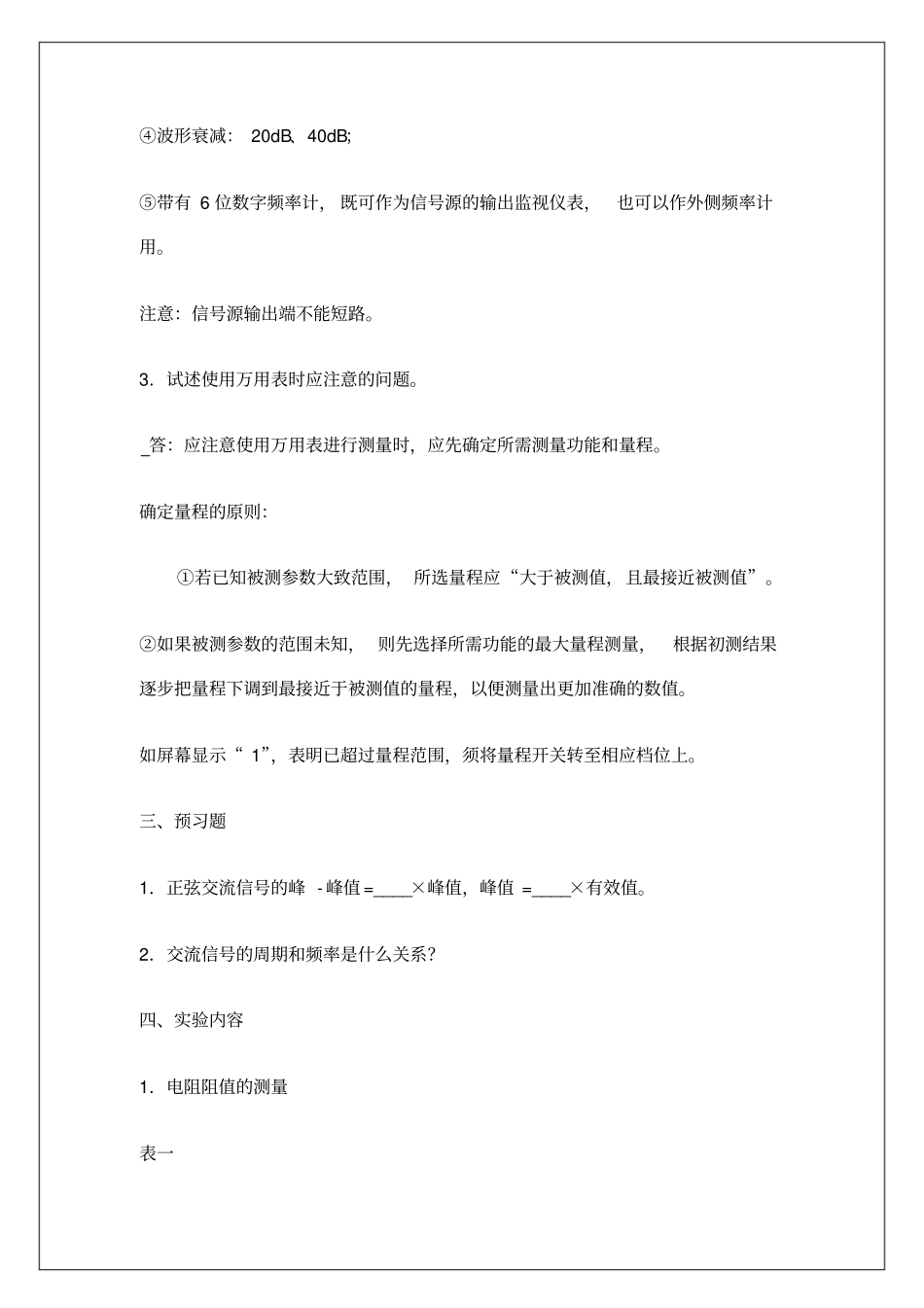

《模拟电子线路》实验报告学习中心：乌兰察布奥鹏学习中心层次：高中起点专科专业：电力系统自动化技术年级：年春/ 秋 季学号：学生姓名：杜鸿志实验一 常用电子仪器的使用一、实验目的答： 1 、 了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2 、了解并掌握数字万用表的主要功能及使用方法。 3、学习并掌握 TDS1002型数字存储示波器和信号源的基本操作方法二、基本知识1．简述模拟电子技术实验箱布线区的结构及导电机制。答：模拟电子技术试验箱布线区：用来插接元件和导线，搭建实验电路。配有2 只 8 脚集成电路插座和1 只 14 脚集成电路插座。结构及导电机制：布线区面板以大焊孔为主， 其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。2．试述 NEEL-03A型信号源的主要技术特性。答： NEEL-03A型信号源的主要技术特性：①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；②输出频率： 10Hz~1MHz连续可调；③幅值调节范围： 0~10VP-P连续可调；④波形衰减： 20dB、40dB；⑤带有 6 位数字频率计， 既可作为信号源的输出监视仪表，也可以作外侧频率计用。注意：信号源输出端不能短路。3．试述使用万用表时应注意的问题。答：应注意使用万用表进行测量时，应先确定所需测量功能和量程。确定量程的原则：①若已知被测参数大致范围， 所选量程应“大于被测值，且最接近被测值”。②如果被测参数的范围未知， 则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。如屏幕显示“ 1”，表明已超过量程范围，须将量程开关转至相应档位上。三、预习题1．正弦交流信号的峰 - 峰值 =____×峰值，峰值 =____×有效值。2．交流信号的周期和频率是什么关系？四、实验内容1．电阻阻值的测量表一元件位置实验箱元件盒标称值100Ω200Ω5.1k Ω20kΩ实测值99.38 198.4 5.105 20.08 Ω 量程200Ω2kΩ20kΩ200kΩ2．直流电压和交流电压的测量表二测试内容直流电压 DCV 交流电压 ACV 标称值+5V -12V 9V 15V 实测值+5.023 -11.843 10.367 17.071 量程20V 20V 20V 20V 3．测试 9V 交流电压的波形及参数表三被测项有效值（均方根值）频率周期峰- 峰值额定值9V 50Hz 20ms 25.46V 实测值10.7V 50.00Hz 20.00ms 30.6V 4．测量信号源输出信号的波形及参数表四信号源输出信号...
