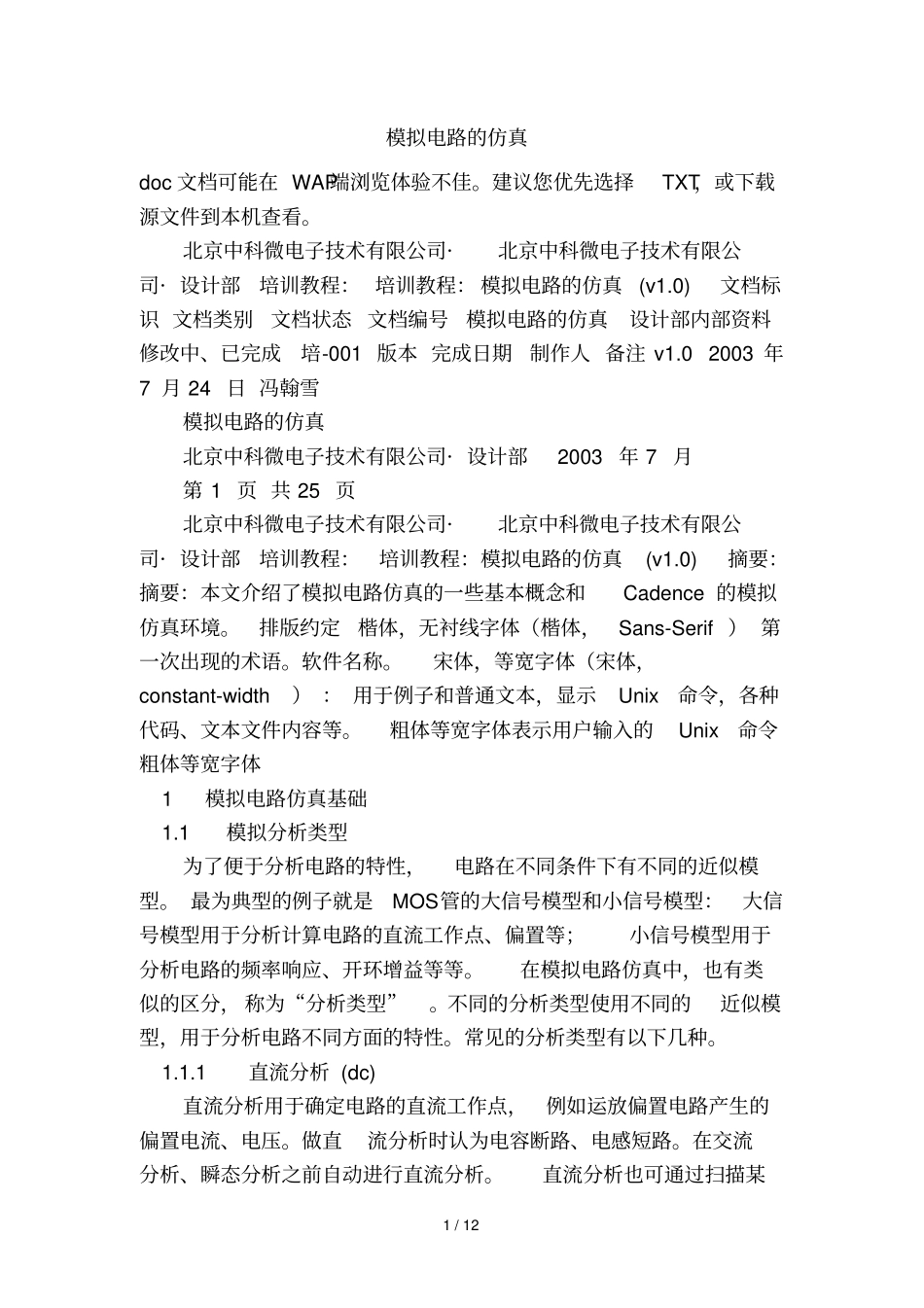

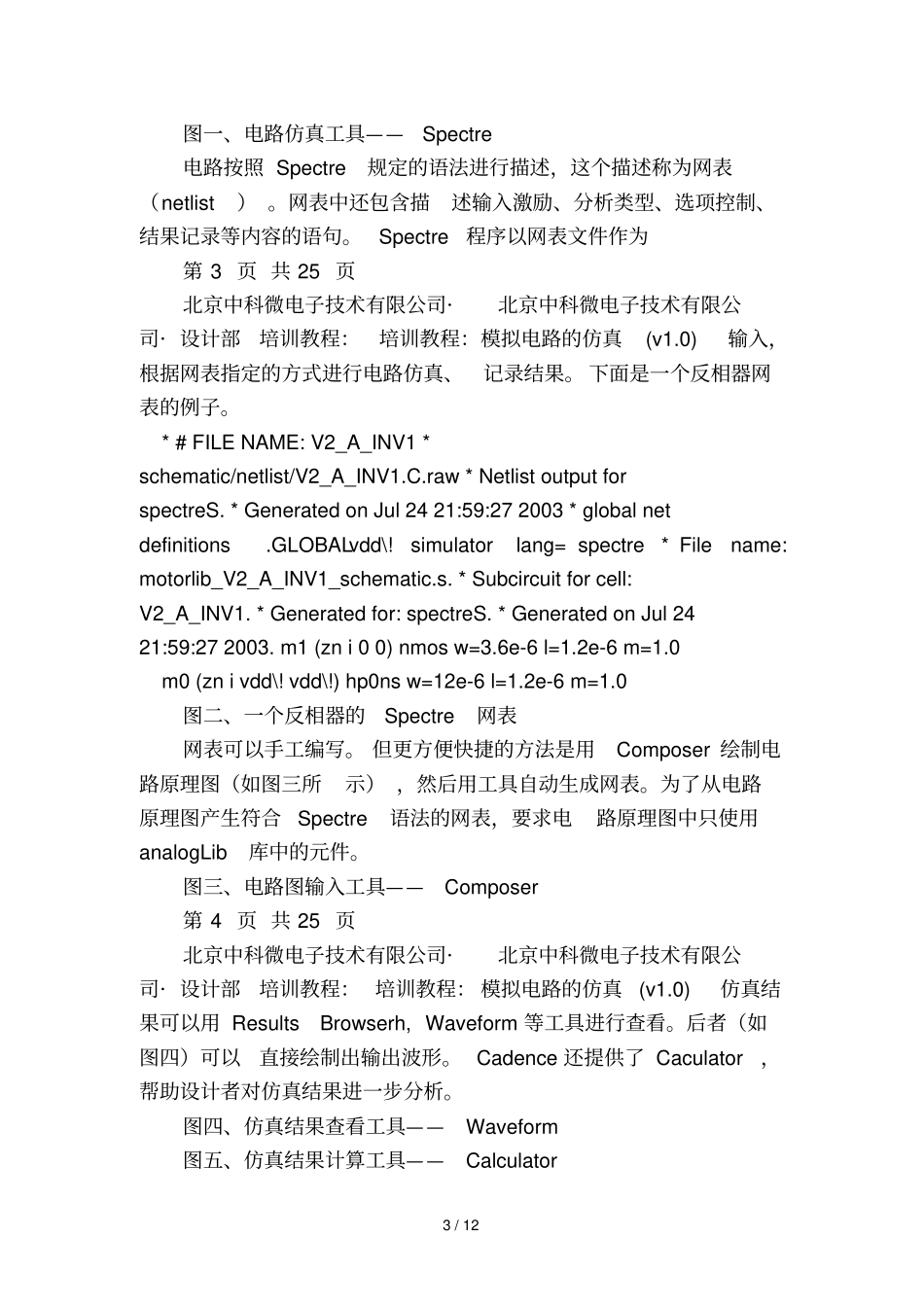

1 / 12 模拟电路的仿真doc 文档可能在 WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。北京中科微电子技术有限公司· 北京中科微电子技术有限公司· 设计部培训教程： 培训教程： 模拟电路的仿真 (v1.0) 文档标识 文档类别文档状态 文档编号模拟电路的仿真设计部内部资料修改中、已完成培-001 版本 完成日期制作人 备注 v1.0 2003 年7 月 24 日 冯翰雪模拟电路的仿真北京中科微电子技术有限公司· 设计部 2003 年 7 月第 1 页 共 25 页北京中科微电子技术有限公司· 北京中科微电子技术有限公司· 设计部培训教程：培训教程：模拟电路的仿真 (v1.0) 摘要：摘要：本文介绍了模拟电路仿真的一些基本概念和 Cadence 的模拟仿真环境。排版约定楷体，无衬线字体（楷体，Sans-Serif ） 第一次出现的术语。软件名称。宋体，等宽字体（宋体，constant-width） ： 用于例子和普通文本，显示 Unix 命令，各种代码、文本文件内容等。粗体等宽字体表示用户输入的 Unix 命令粗体等宽字体 1 模拟电路仿真基础 1.1 模拟分析类型为了便于分析电路的特性，电路在不同条件下有不同的近似模型。 最为典型的例子就是 MOS 管的大信号模型和小信号模型：大信号模型用于分析计算电路的直流工作点、偏置等；小信号模型用于分析电路的频率响应、开环增益等等。在模拟电路仿真中，也有类似的区分， 称为“分析类型” 。不同的分析类型使用不同的近似模型，用于分析电路不同方面的特性。常见的分析类型有以下几种。 1.1.1 直流分析 (dc) 直流分析用于确定电路的直流工作点，例如运放偏置电路产生的偏置电流、电压。做直流分析时认为电容断路、电感短路。在交流分析、瞬态分析之前自动进行直流分析。直流分析也可通过扫描某2 / 12 个参数来分析电路的直流传输特性，被扫描的参数可以是电压、电流、频率、温度、元件参数、模型参数等等。例如，扫描温度参数可以分析电路的温度特性；扫描 MOS 管栅极电压可以画出 MOS 的VGS－ID 曲线。 1.1.2 交流分析 (ac) 交流分析主要用于分析电路的频率响应，例如用交流分析可以画出运放的幅频响应曲线、相频响应曲线，计算开环增益、相位裕度等等。交流分析时，使用器件在直流工作点附近的线性的交流小信号模型进行计算，电路的激励是正弦交流小信号。交流分析也可以在某一个频率上扫描电路的某个参数，例如分析运放在低频时开环增益 随温度的变...
