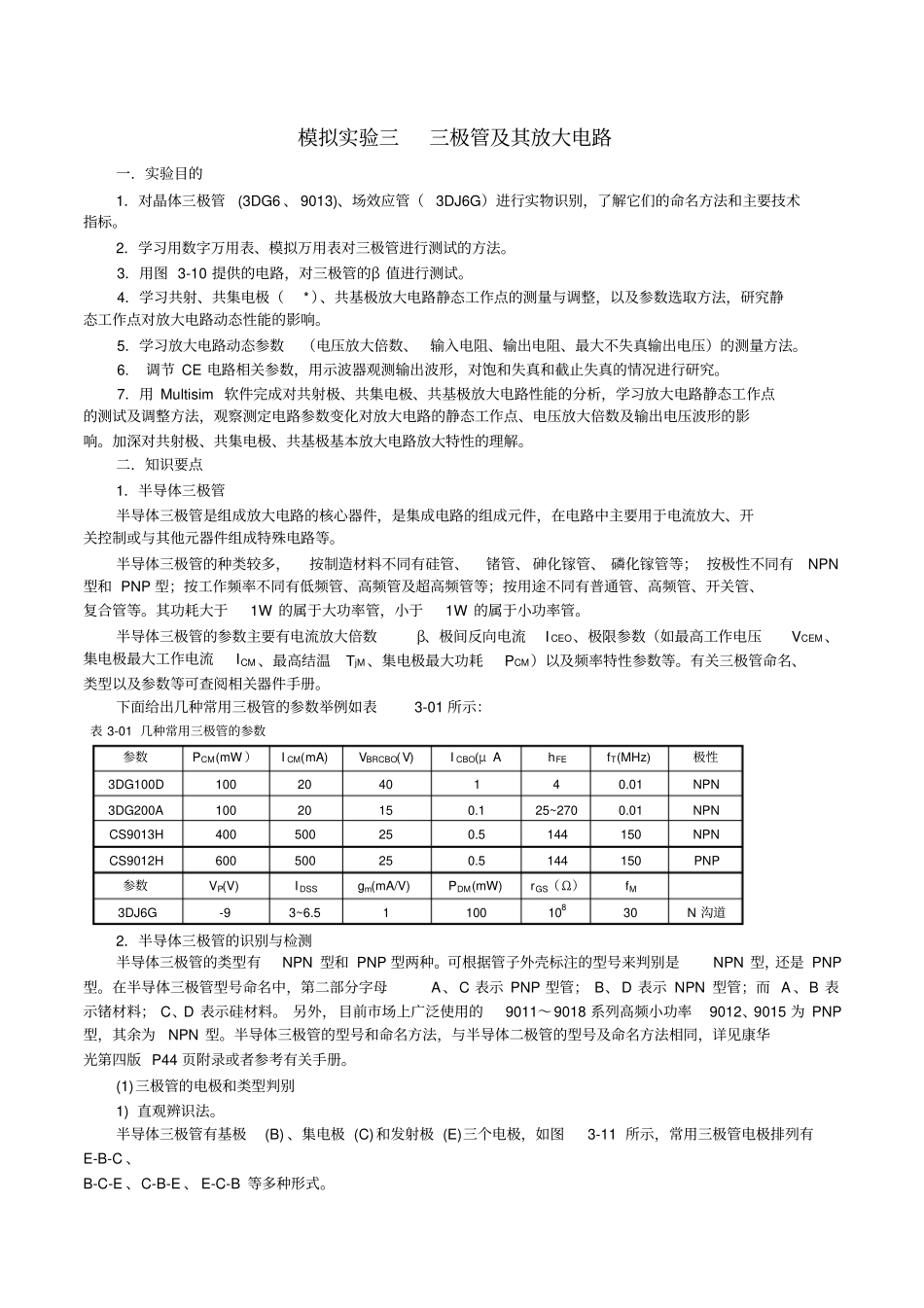

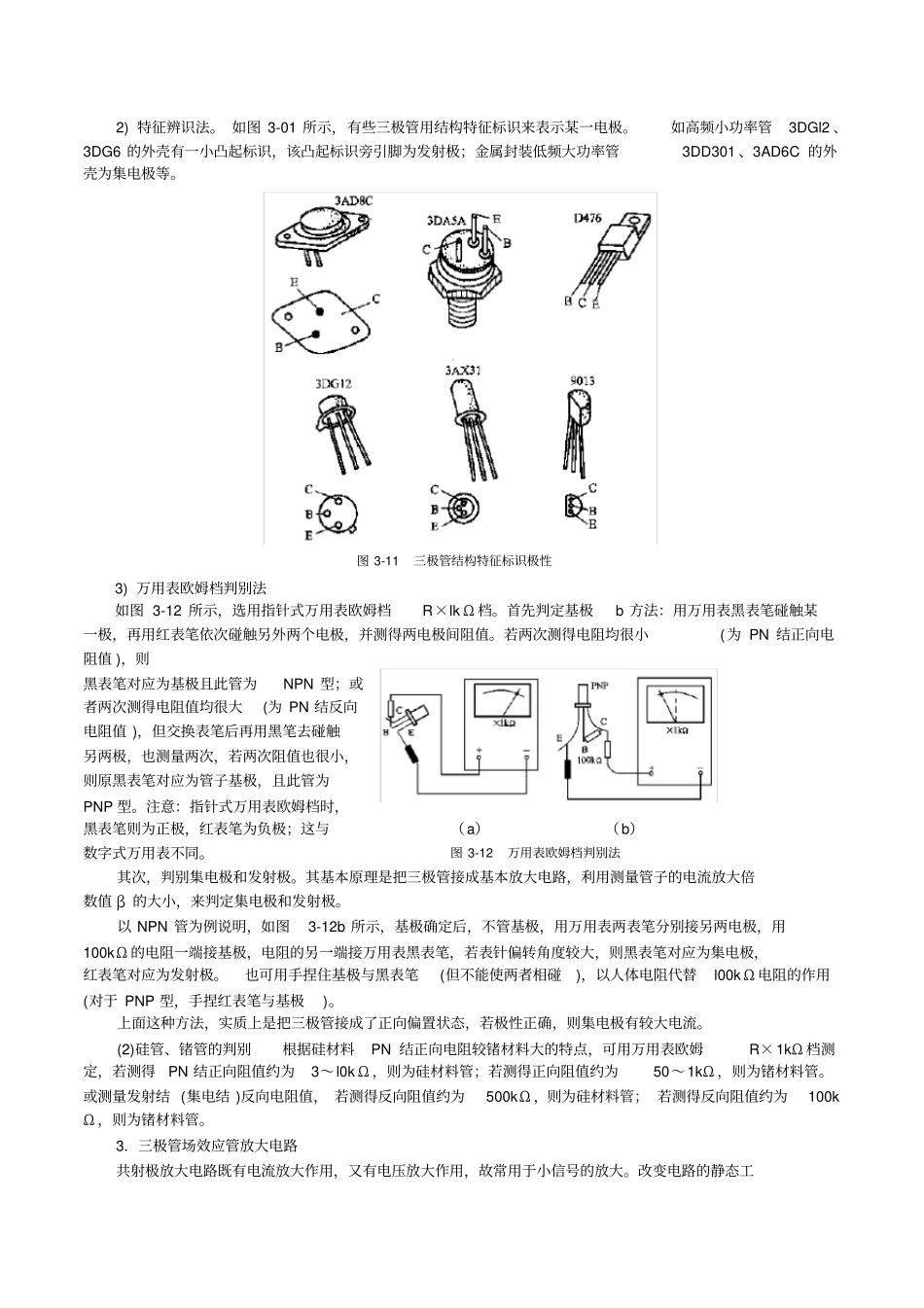

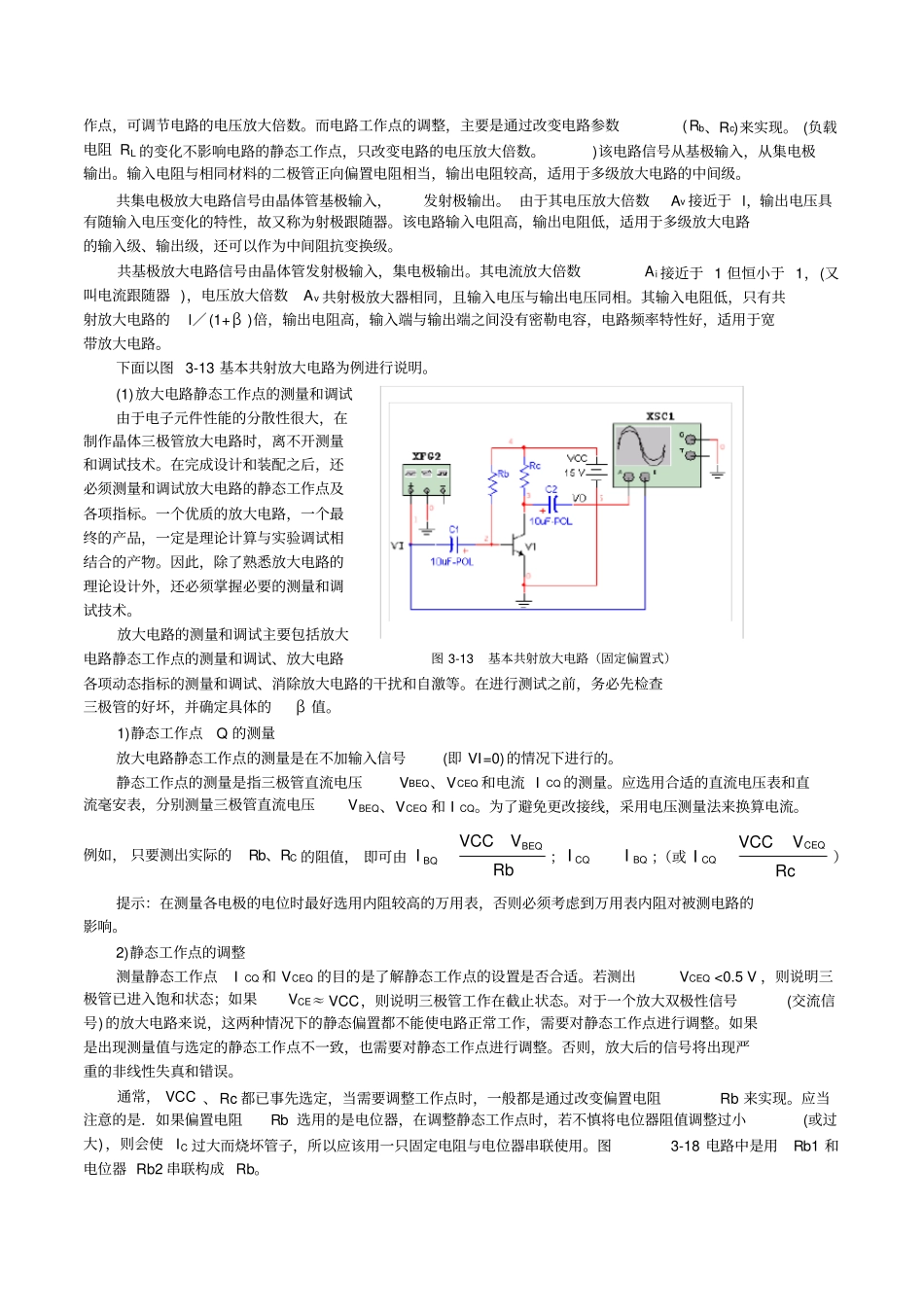

模拟实验三三极管及其放大电路一．实验目的1．对晶体三极管(3DG6 、 9013)、场效应管（ 3DJ6G）进行实物识别，了解它们的命名方法和主要技术指标。2．学习用数字万用表、模拟万用表对三极管进行测试的方法。3．用图 3-10 提供的电路，对三极管的β 值进行测试。4．学习共射、共集电极（*）、共基极放大电路静态工作点的测量与调整，以及参数选取方法，研究静态工作点对放大电路动态性能的影响。5．学习放大电路动态参数（电压放大倍数、输入电阻、输出电阻、最大不失真输出电压）的测量方法。6. 调节 CE 电路相关参数，用示波器观测输出波形，对饱和失真和截止失真的情况进行研究。7．用 Multisim 软件完成对共射极、共集电极、共基极放大电路性能的分析，学习放大电路静态工作点的测试及调整方法，观察测定电路参数变化对放大电路的静态工作点、电压放大倍数及输出电压波形的影响。加深对共射极、共集电极、共基极基本放大电路放大特性的理解。二．知识要点1．半导体三极管半导体三极管是组成放大电路的核心器件，是集成电路的组成元件，在电路中主要用于电流放大、开关控制或与其他元器件组成特殊电路等。半导体三极管的种类较多，按制造材料不同有硅管、锗管、 砷化镓管、 磷化镓管等； 按极性不同有NPN型和 PNP 型；按工作频率不同有低频管、高频管及超高频管等；按用途不同有普通管、高频管、开关管、复合管等。其功耗大于1W 的属于大功率管，小于1W 的属于小功率管。半导体三极管的参数主要有电流放大倍数β、极间反向电流I CEO、极限参数（如最高工作电压VCEM、集电极最大工作电流ICM 、最高结温TjM 、集电极最大功耗PCM）以及频率特性参数等。有关三极管命名、类型以及参数等可查阅相关器件手册。下面给出几种常用三极管的参数举例如表3-01 所示：表 3-01 几种常用三极管的参数参数PCM(mW ）I CM(mA)VBRCBO(V)I CBO(μ AhFEfT(MHz)极性3DG100D 100 20 40 1 4 0.01 NPN 3DG200A 100 20 15 0.1 25~270 0.01 NPN CS9013H 400 500 25 0.5 144 150 NPN CS9012H 600 500 25 0.5 144 150 PNP 参数VP(V)I DSSgm(mA/V)PDM(mW)rGS（ Ω）fM3DJ6G -9 3~6.5 1 100 10830 N 沟道2．半导体三极管的识别与检测半导体三极管的类型有NPN 型和 PNP 型两种。可根据管子外壳标注的型号来判别是NPN 型，还是 PNP型。在半导体三极管型号命名中，第二部分字母A、C 表示 PNP 型管；...
