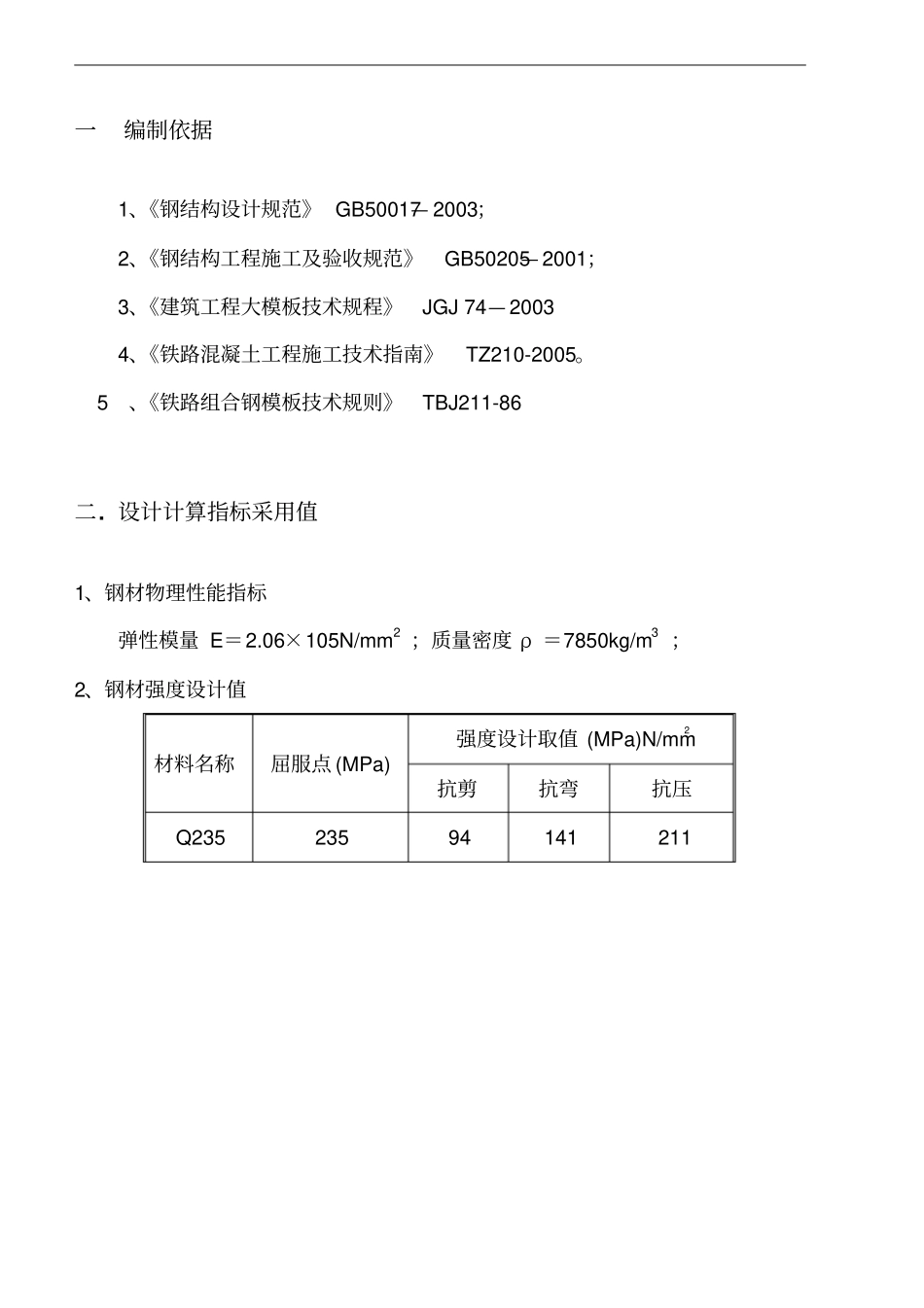

桥墩模板（模板强度计算书）编制: 校核: 审核: 目录一编制依据 ......................................................................................................... 1二方案设计说明 ................................................................................................. 2三计算荷载 ......................................................................................................... 2四面板强度验算 ................................................................................................. 4五贴面背肋 [10 计算 .......................................................................................... 6六大背肋强度检算 ............................................................................................. 8七 对拉杆强度检算 ............................................................................................. 10一编制依据1、《钢结构设计规范》 GB50017— 2003；2、《钢结构工程施工及验收规范》GB50205— 2001；3、《建筑工程大模板技术规程》JGJ 74— 2003 4、《铁路混凝土工程施工技术指南》TZ210-2005。 5、《铁路组合钢模板技术规则》TBJ211-86 二. 设计计算指标采用值1、钢材物理性能指标弹性模量 E＝2.06×105N/mm2 ；质量密度 ρ ＝7850kg/m3 ；2、钢材强度设计值材料名称屈服点 (MPa) 强度设计取值 (MPa)N/mm2抗剪抗弯抗压Q235 235 94 141 211 三方案设计说明本墩柱钢模板力学计算书适应于实心墩拉杆式方案，详细结构参见设计图。墩身结构是一个形式于花瓶式的墩柱，墩柱模板基本材料：面板为δ=6mm钢面板，贴面背肋为槽钢 [10# ，连接螺栓为 M16，大背肋为 ][16 组焊件（下面将要详细提到）。以上材料的材质均为Q235。对拉杆采用直径 φ 25 的精轧螺纹钢。模板高度 h=2000mm，桁架最大间距 Ly=100mm，高度方向的通长背肋间隔 Ly=300mm。四计算荷载1、混凝土施工参数：混凝土入模温度30 度，浇注速度 2m/h，最大浇注高度按8 米。2、混凝土浇筑时侧压力的标准值：由式 Fc=0.22 rc t oβ1β2ν?取 ⑴ rc =25 KN/m3⑵ to =4.44 (h) 新浇混凝土的初凝时间 (h) ，可按实测确定。当缺乏实验资料时，可采用 t=200/(T+15) 计算； T=混凝土的入模温度取30° 得： ...
