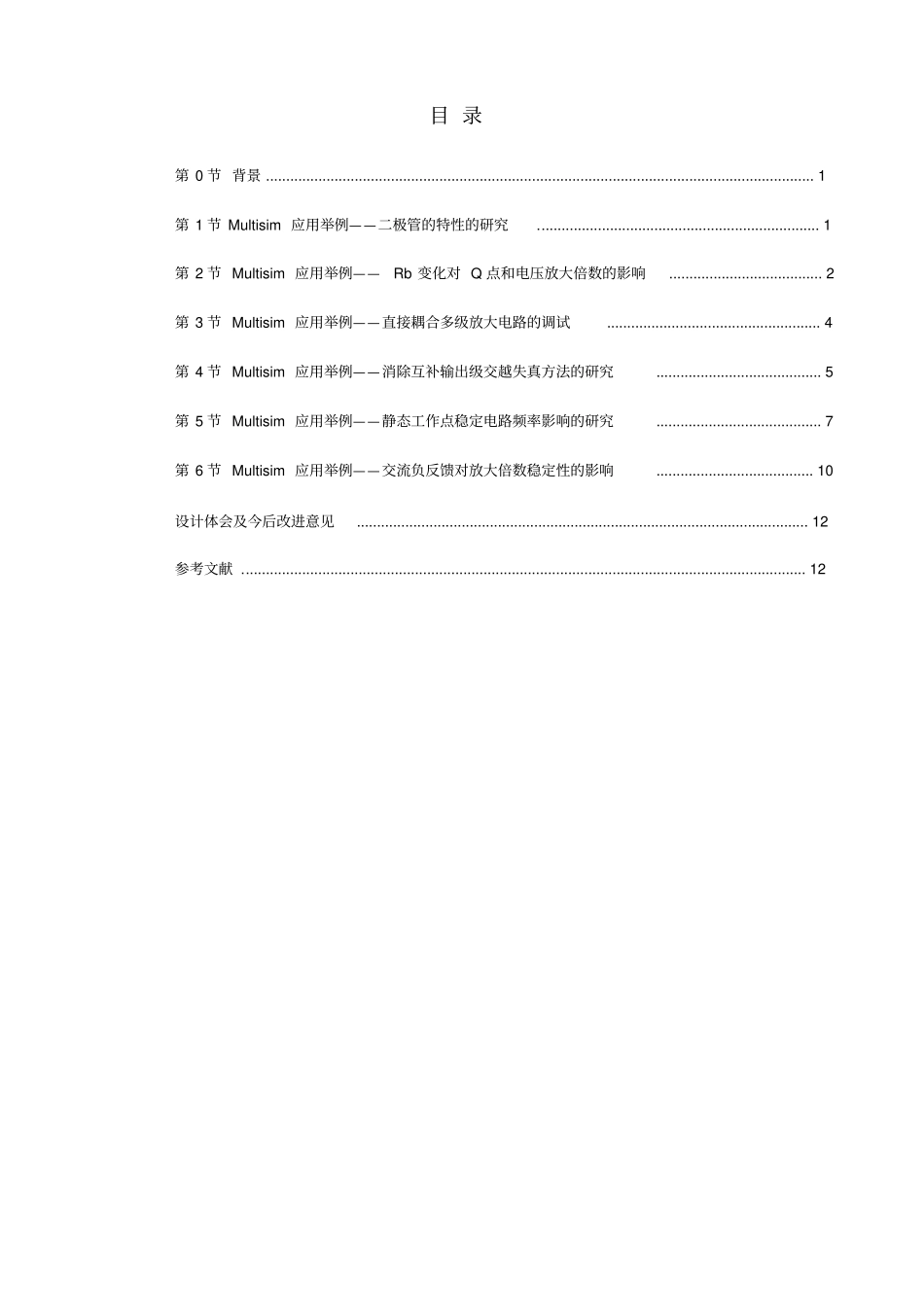

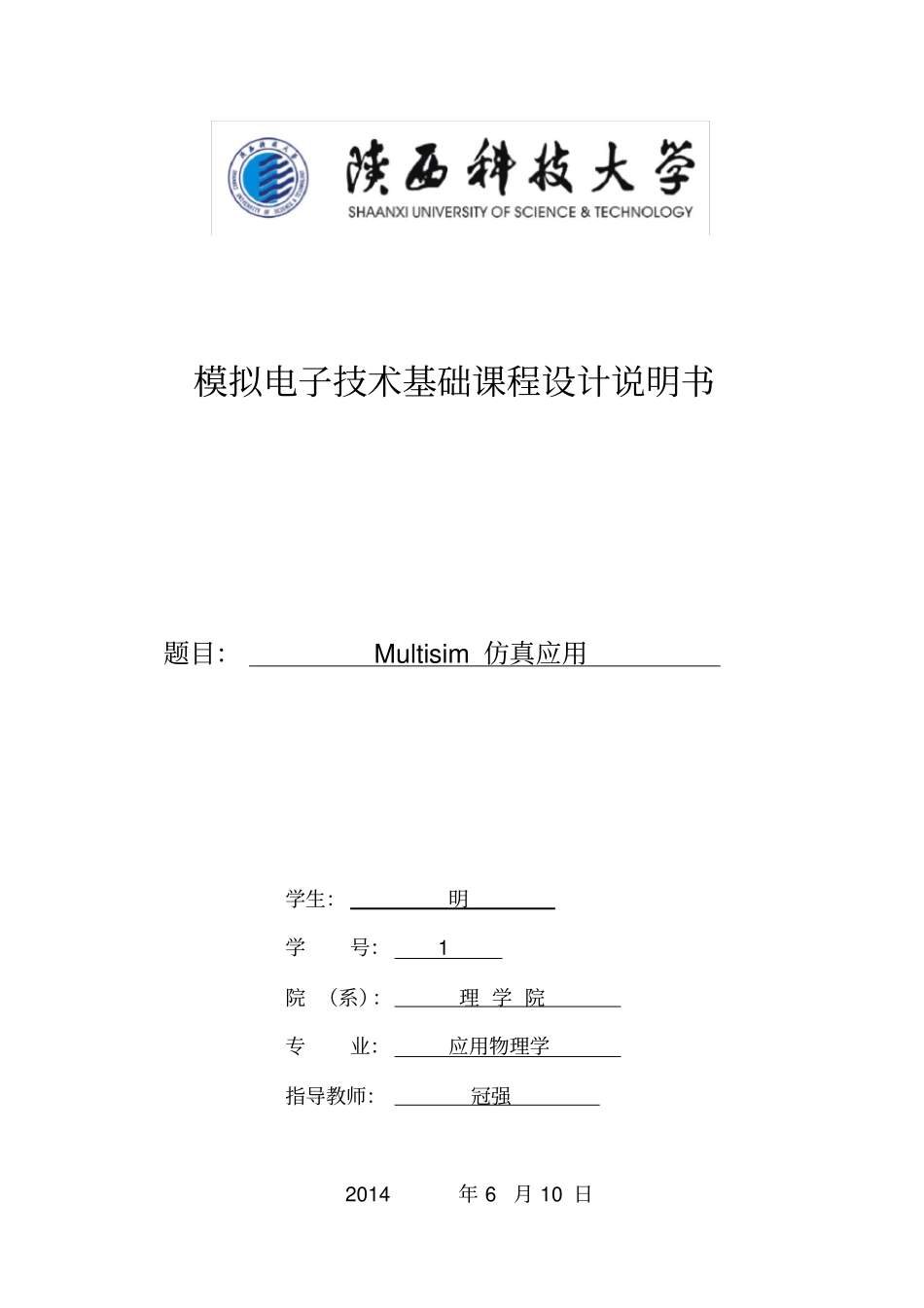

模拟电子技术基础课程设计说明书题目：Multisim 仿真应用学生：明学号：1院 （系）：理 学 院专业：应用物理学指导教师：冠强 2014 年 6 月 10 日目 录第 0 节 背景 ........................................................................................................................................ 1 第 1 节 Multisim 应用举例——二极管的特性的研究...................................................................... 1 第 2 节 Multisim 应用举例——Rb 变化对 Q 点和电压放大倍数的影响 ...................................... 2 第 3 节 Multisim 应用举例——直接耦合多级放大电路的调试..................................................... 4 第 4 节 Multisim 应用举例——消除互补输出级交越失真方法的研究......................................... 5 第 5 节 Multisim 应用举例——静态工作点稳定电路频率影响的研究......................................... 7 第 6 节 Multisim 应用举例——交流负反馈对放大倍数稳定性的影响....................................... 10 设计体会及今后改进意见................................................................................................................ 12 参考文献 ............................................................................................................................................ 12 第 0 节 背景Multisim是一个完整的设计工具系统， 提供了一个非常大的元件数据库，并提供原理图输入接口、全部的数模Spice 仿真功能、 VHDL设计接口与仿真功能、 FPGA/CPLD综合、 RF设计能力和后处理功能还可以进行从原理图到PCB布线工具包（如： Ultiboard）的无缝隙数据传输。随着计算机的飞速发展，以计算机辅助设计为基础的电子设计自动化技术(EDA)已经成为电子学领域的重要学科。 EDA工具使电子电路和电子系统的设计产生了革命性的变化，它摒弃了靠硬件调试来大道设计目标的繁琐过程，实现了硬件设计软件化。Multisim具有齐全的元器件模型参数库和比较齐全的仪器仪表库，可模拟实验室的操作进行各种实验。学习Multisim可以提高仿真能力、综合能力和设计能力，还可进一步提高实践能力。第 1 节 Multisim应用举例——二极管的特性的研究1...
