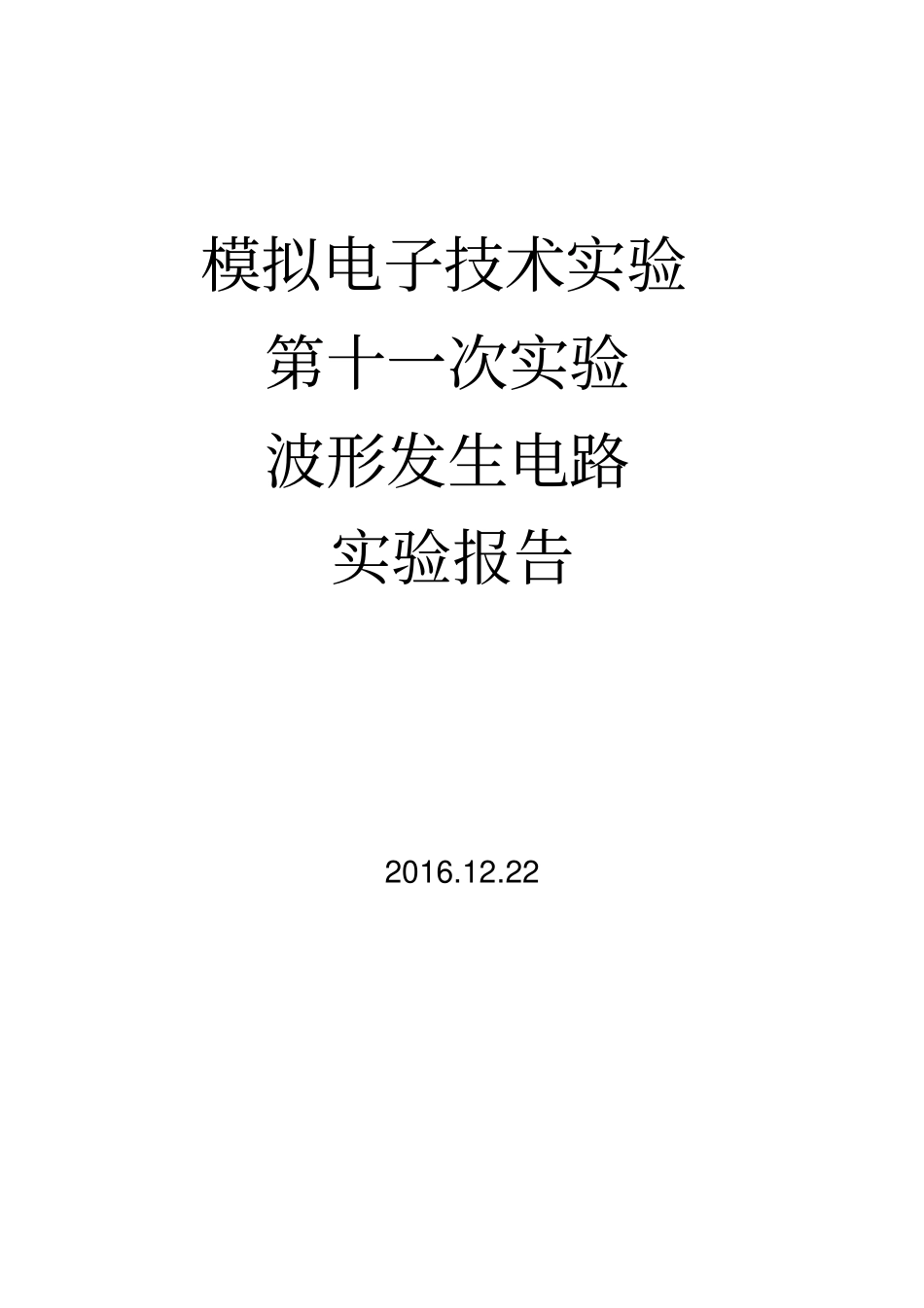

模拟电子技术实验第十一次实验波形发生电路实验报告2016.12.22- 1 - 一、实验目的1、 学习用集成运放构成正弦波、方波和三角波。2、 学会波形发生电路的调整和主要性能指标的测试方法。二、实验原理由集成运放构成的正弦波、 方波和三角波发生电路有多种形式，本实验采用最常用且比较简单的几种电路来做分析。1、 RC桥式正弦波振荡电路下图所示为 RC桥式正弦波振荡电路。其中RC串并联电路构成正反馈支路，同时起到选频网络的作用。 R1、R2、Rw及二极管等元件构成负反馈和稳幅环节。调节电位器 Rw，可以改变负反馈深度，以满足振荡的振幅条件和改善波形。利用两个反向并联二极管D1、D2 正向电阻的非线性特性来实现稳幅。D1、D2 采用硅管（温度稳定性好），且要求特性匹配， 才能保持输出波形正、 负半周对称。R3的接入是为了削弱二极管非线性的影响，以改善波形失真。电路的振荡频率：12ofRC起振的幅值条件：12fRR（具体推导见书第406 页）其中23(/ /)fwDRRRRr，Dr 是二极管正向导通电阻调整反馈电阻 Rf（调 Rw），使电路起振，且波形失真最小。如不能起振，则说明负反馈太强，应当适当加大Rw；如波形失真严重，则应当适当减小Rw。改变选频网络的参数C或 R，即可调节振荡频率。 一般采用改变电容C作频率量程切换，而调节R作量程内的频率细调。- 2 - 2、 方波发生电路由集成运放构成的方波发生电路和三角波发生电路，一般均包括比较电路和RC积分电路两大部分。 下图所示为由迟滞比较器及简单RC积分电路组成的方波-三角波发生电路。 它的特点是线路简单， 但三角波的线性度较差。 主要用于产生方波，或对三角波要求不高的场合。电路振荡频率：21122ln(1)offfRR CR式中11 ''wRRR，22 '''wRRR方波输出幅值：omZVV三角波输出幅值：212CMZRVVRR调节电位器 Rw（即改变 R2/R1,），可以改变振荡频率，但三角波的幅值也随之变化。如要互不影响，则可以通过改变Rf 或 Cf 来实现振荡频率的调节。3、 三角波和方波发生电路如把迟滞比较电路和积分电路首尾相接形成正反馈闭环系统，如下图所示，则比较电路 A1 输出的方波经积分电路A2 积分可以得到三角波，三角波又触发比较器自动翻转形成方波，这样既可构成三角波、方波发生电路。- 3 - 电路振荡频率：214()ofwrRfR RRC方波幅值：'OMZVV三角波幅值：12OMZRVVR调节 Rw 可以改变振荡频率，改变比值R1/R2 可以调节三角波的幅值。三、实验设备与器件1、± 12V 直流...
