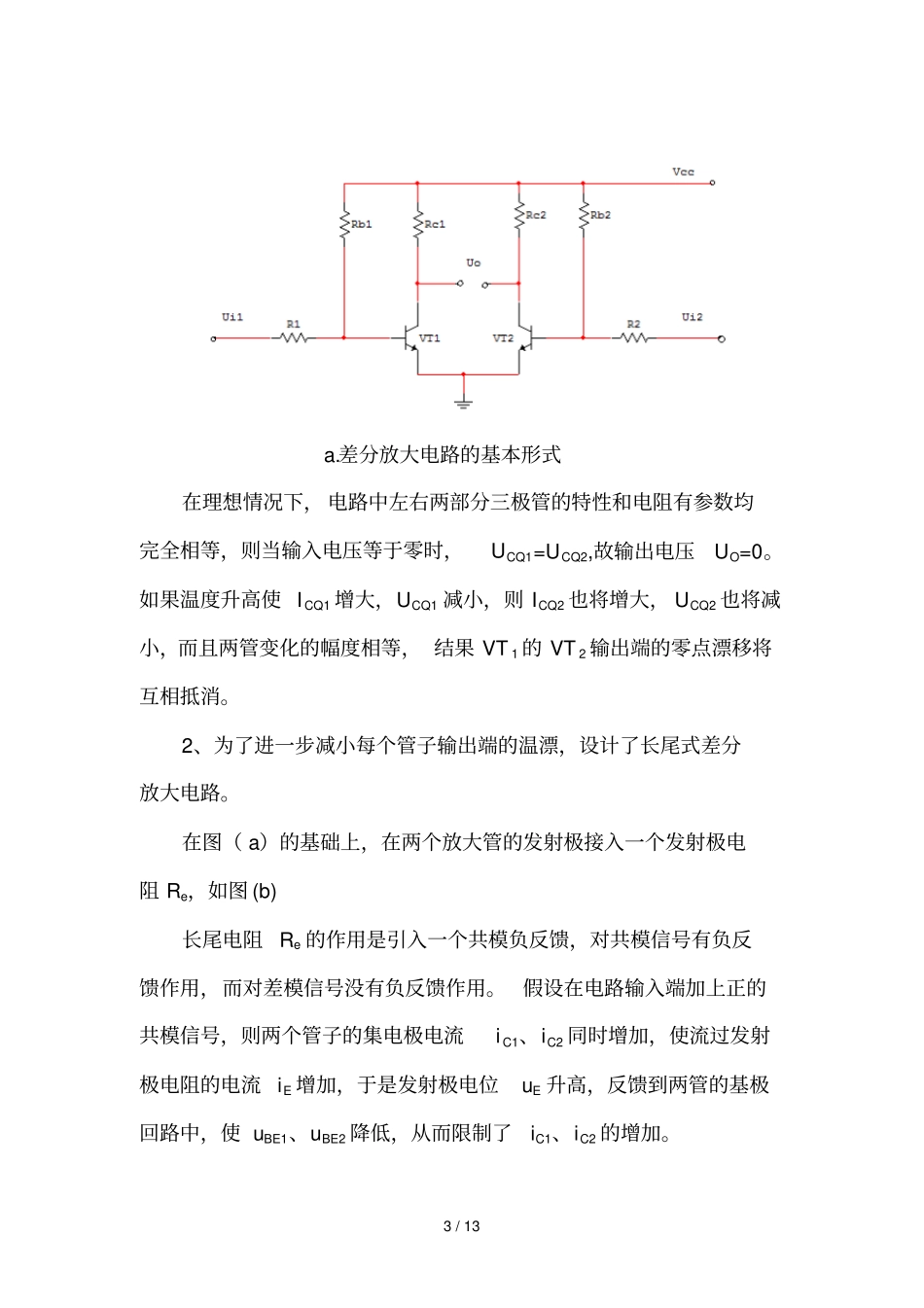

1 / 13 实验差分放大电路一:设计题目:长尾式差分放大电路二:设计指标:双端输出时,差模电压放大倍数:|A d|=20~30,共模电压放大倍数: |A c|~0; 单端输出时, A d1=,Ad2=,|Ac1|=|Ac2|=0~1; 输出电阻: Ro=40~50KΩ 。三:实验目的:(1)加深对差动放大器的性能和特点的理解。(2)学习差动放大器的主要性能指的标标的测试方法。(3)了解电路产生零漂的原因和抑制方法。(4)学会调节差分放大电路的静态工作点。(5)掌握差分放大电路的双端输入, 单端输出的共模电压 放大倍数和共模抑制比的测试方法。(6) 掌握差分放大电路在不同输入, 输出模式时差模电压放大倍数的测试方式四:实验仪器与器件(1)计算机。(2)Multism 仿真软件。2 / 13 (4)数字电压表。(5)双踪示波器。(6)交流毫伏表。(7) 12V 的直流电源。(8)函数信号发生器。(9)晶体三极管,电阻,电容等五:预习要求 : 1.根据直流稳压电源的技术指标要求,按照教材中介绍的方法,设计出满足技术指标要求的稳压电源。根据设计与计算的结果, 写出设计报告。2.制定出实验方案,选择实验用的仪器设备,:六、设计原理:为了充分利用集成电路内部元件参数匹配较好、易于补偿的优点,输入级大都采用差分放大电路形式。1、将两个电路结构、参数均相等的单管放大电路组合在一起,就成为差分放大电路的基本形式,如图(a),输入电压 uI1 和 uI2 分别在两管的基极,输出电压等于两管的集电极电压之差。3 / 13 a.差分放大电路的基本形式在理想情况下, 电路中左右两部分三极管的特性和电阻有参数均完全相等,则当输入电压等于零时,UCQ1=UCQ2,故输出电压UO=0。如果温度升高使 I CQ1 增大,UCQ1 减小,则 ICQ2 也将增大, UCQ2 也将减小,而且两管变化的幅度相等, 结果 VT 1 的 VT 2 输出端的零点漂移将互相抵消。2、为了进一步减小每个管子输出端的温漂,设计了长尾式差分放大电路。在图( a)的基础上,在两个放大管的发射极接入一个发射极电阻 Re,如图 (b) 长尾电阻Re 的作用是引入一个共模负反馈,对共模信号有负反馈作用,而对差模信号没有负反馈作用。假设在电路输入端加上正的共模信号,则两个管子的集电极电流i C1、iC2 同时增加,使流过发射极电阻的电流iE 增加,于是发射极电位uE 升高,反馈到两管的基极回路中,使 uBE1、uBE2 降低,从而限制了iC1、iC2 的增加。4 / 13 b、长尾式差分放大电路...
