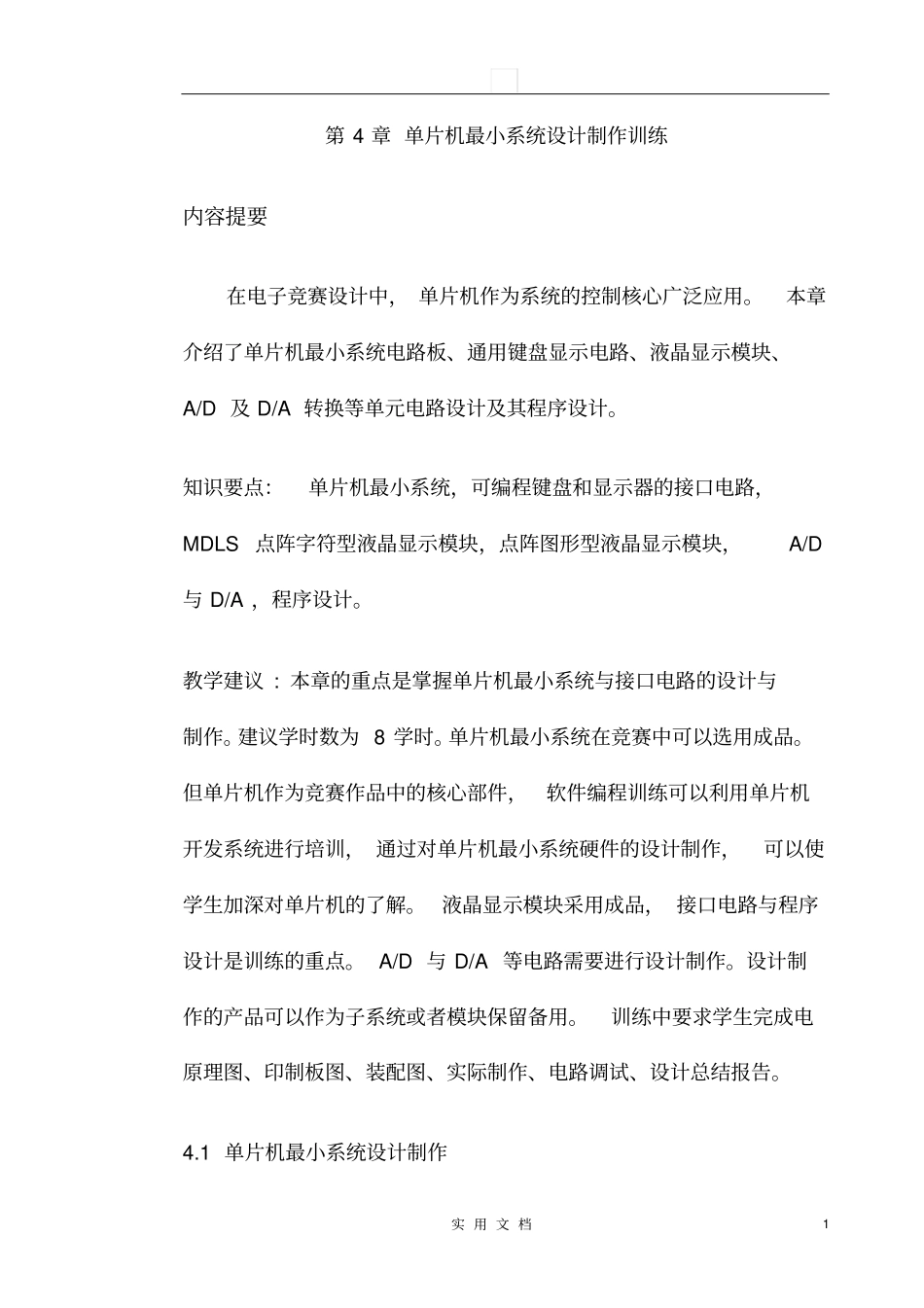

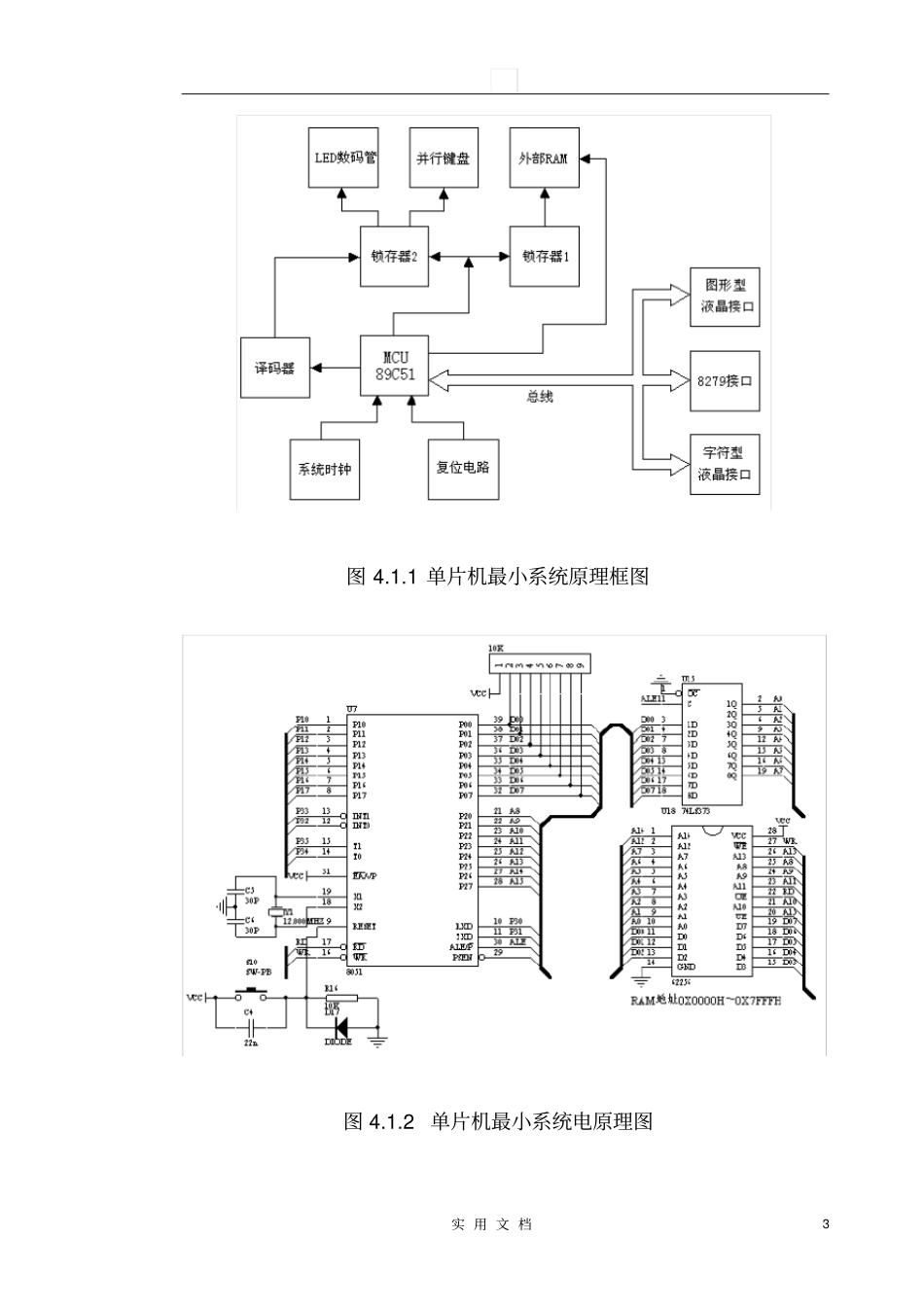

实 用 文 档1 第 4 章 单片机最小系统设计制作训练内容提要在电子竞赛设计中, 单片机作为系统的控制核心广泛应用。本章介绍了单片机最小系统电路板、通用键盘显示电路、液晶显示模块、A/D 及 D/A 转换等单元电路设计及其程序设计。知识要点:单片机最小系统,可编程键盘和显示器的接口电路,MDLS 点阵字符型液晶显示模块,点阵图形型液晶显示模块,A/D与 D/A ,程序设计。教学建议 : 本章的重点是掌握单片机最小系统与接口电路的设计与制作。建议学时数为 8 学时。单片机最小系统在竞赛中可以选用成品。但单片机作为竞赛作品中的核心部件,软件编程训练可以利用单片机开发系统进行培训, 通过对单片机最小系统硬件的设计制作,可以使学生加深对单片机的了解。 液晶显示模块采用成品, 接口电路与程序设计是训练的重点。 A/D 与 D/A 等电路需要进行设计制作。设计制作的产品可以作为子系统或者模块保留备用。训练中要求学生完成电原理图、印制板图、装配图、实际制作、电路调试、设计总结报告。4.1 单片机最小系统设计制作实 用 文 档2 4.1.1 单片机最小系统电路板硬件设计单片机最小系统电路板可选用AT89C51 、AT89C52 等 DIP-40封装的单片机作为MCU 。系统包括时钟电路,复位电路,扩展了片外数据存储器和地址锁存器。系统还设置了8 个并行键盘 S1~S4,S6~S9,6 个共阳极 LED 数码管 LED1~LED6。系统无需扩展程序存储器,用户可根据系统程序大小选择片内带不同容量闪存的单片机,例如 PHILIPS 半导体公司推出的P89C66X Flash单片机,其片内 Flash ROM 容量最大可达 64KB。系统还提供基于8279 的通用键盘显示电路、液晶显示模块、A/D 及 D/A 转换等众多外围器件和设备接口。单片机最小系统原理框图如图4.1.1 所示。最小系统电路原理图如图 4.1.2 所示。LED 数码管和并行键盘电路原理图如图4.1.3所示。实 用 文 档3 图 4.1.1 单片机最小系统原理框图图 4.1.2 单片机最小系统电原理图
