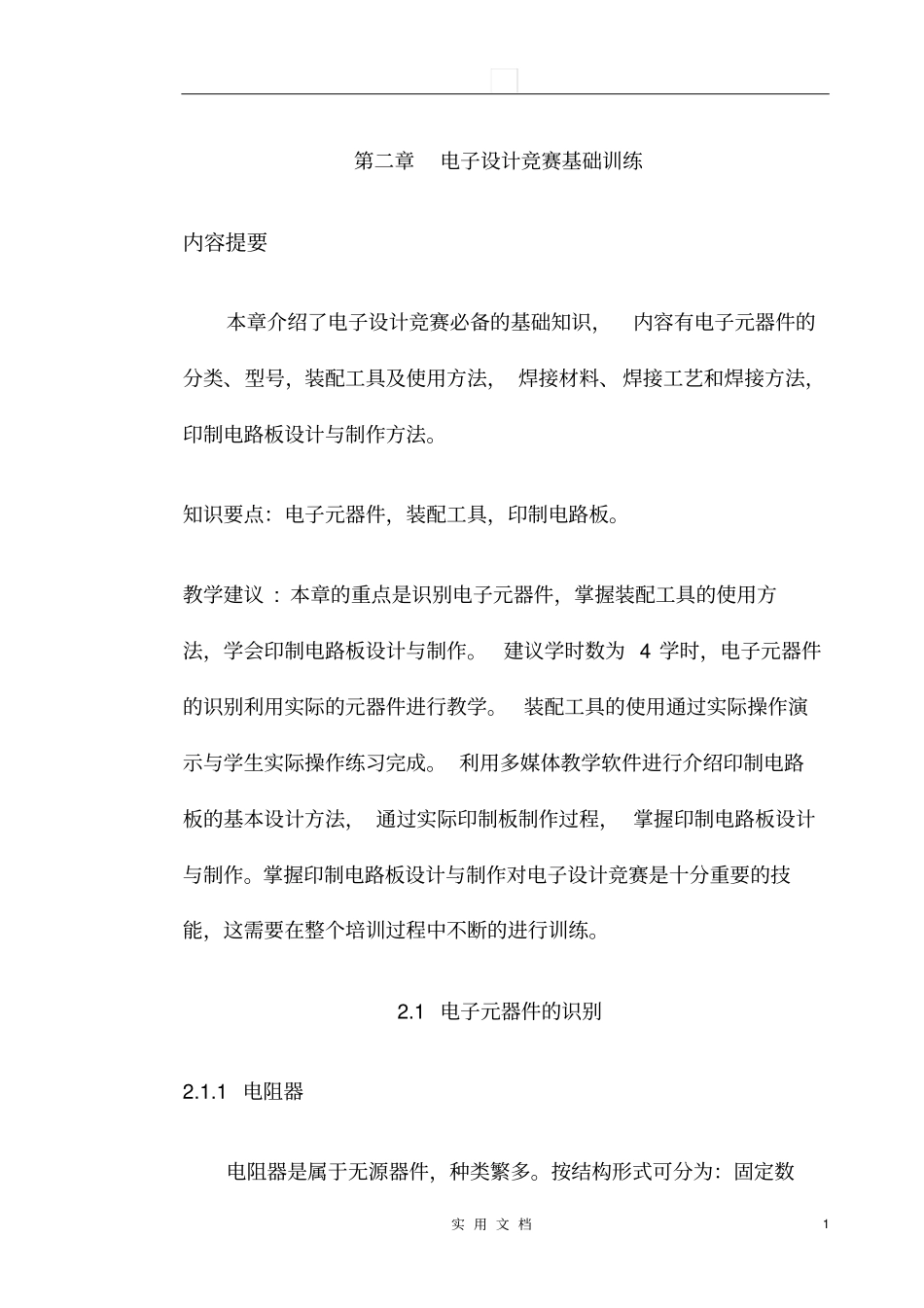

实 用 文 档1 第二章电子设计竞赛基础训练内容提要本章介绍了电子设计竞赛必备的基础知识，内容有电子元器件的分类、型号，装配工具及使用方法， 焊接材料、焊接工艺和焊接方法，印制电路板设计与制作方法。知识要点：电子元器件，装配工具，印制电路板。教学建议 : 本章的重点是识别电子元器件，掌握装配工具的使用方法，学会印制电路板设计与制作。建议学时数为 4 学时，电子元器件的识别利用实际的元器件进行教学。装配工具的使用通过实际操作演示与学生实际操作练习完成。 利用多媒体教学软件进行介绍印制电路板的基本设计方法， 通过实际印制板制作过程， 掌握印制电路板设计与制作。掌握印制电路板设计与制作对电子设计竞赛是十分重要的技能，这需要在整个培训过程中不断的进行训练。2.1 电子元器件的识别2.1.1 电阻器电阻器是属于无源器件，种类繁多。按结构形式可分为：固定数实 用 文 档2 值电阻和可变电阻器（又称电位器） 。按材料可分为：合金型、薄膜型和合成型。 按功率规格可分为： 1/16W 、1/8W 、1/4W 、1W 、2W 、5W 等等。按误差范围可分为：普通型（±5%、±10% 、±20% ）和精密型（±2%、±1%、±0.5% 等等）。1. 电阻器的技术指标电阻器的主要技术指标有：额定功率、标称阻值、精度等。（1）额定功率额定功率指电阻长时间工作， 而不显著影响其性能条件下所允许消耗的最大功率。 一般常用的有 1/16W 、1/8W 、1/4W 、1W 、2W 、5W 等多种规格。电路设计应用时，采取降额使用，一般为设计值的0.5 ～0.3。（2）标称阻值标称阻值是指在进行电阻的生产过程中，按一定的规格生产电阻系列，这个电阻系列随着误差的不同有所区别，现在最常见的有 E24系列，其精度为± 5% ，标称值如表2.1.1 所示。表中的数值再乘以10 n，就可以得到各种阻值的电阻。在实际电路设计应用时，设计值不等于标称值时，可以选择数值相近的电阻。实 用 文 档3 表 2.1.1 电阻标称值系列标 称系列精度电阻器、电位器、电容器标称数值E24 ±5% 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 （3）精度精度也称作误差， 是指电阻的实际阻值与标称值的相对误差。常用电阻精度有± 20% 、±10% 、±5% 、±2% 、±1% 、±0.5% 、0.2%等十多种。实际应用时要根据不同的要求来选择不同精度的电阻。2. 电阻器的标志方法电阻器的标志方法通常采用文字、符号直标法和色环法。 对于功率为 1/8W~1/4W间的电阻，一般采用色环法，标出阻值和精度，材料可由整体颜色识别， 功率可由体积识别。 对于功率较大的电阻采用直标法。
