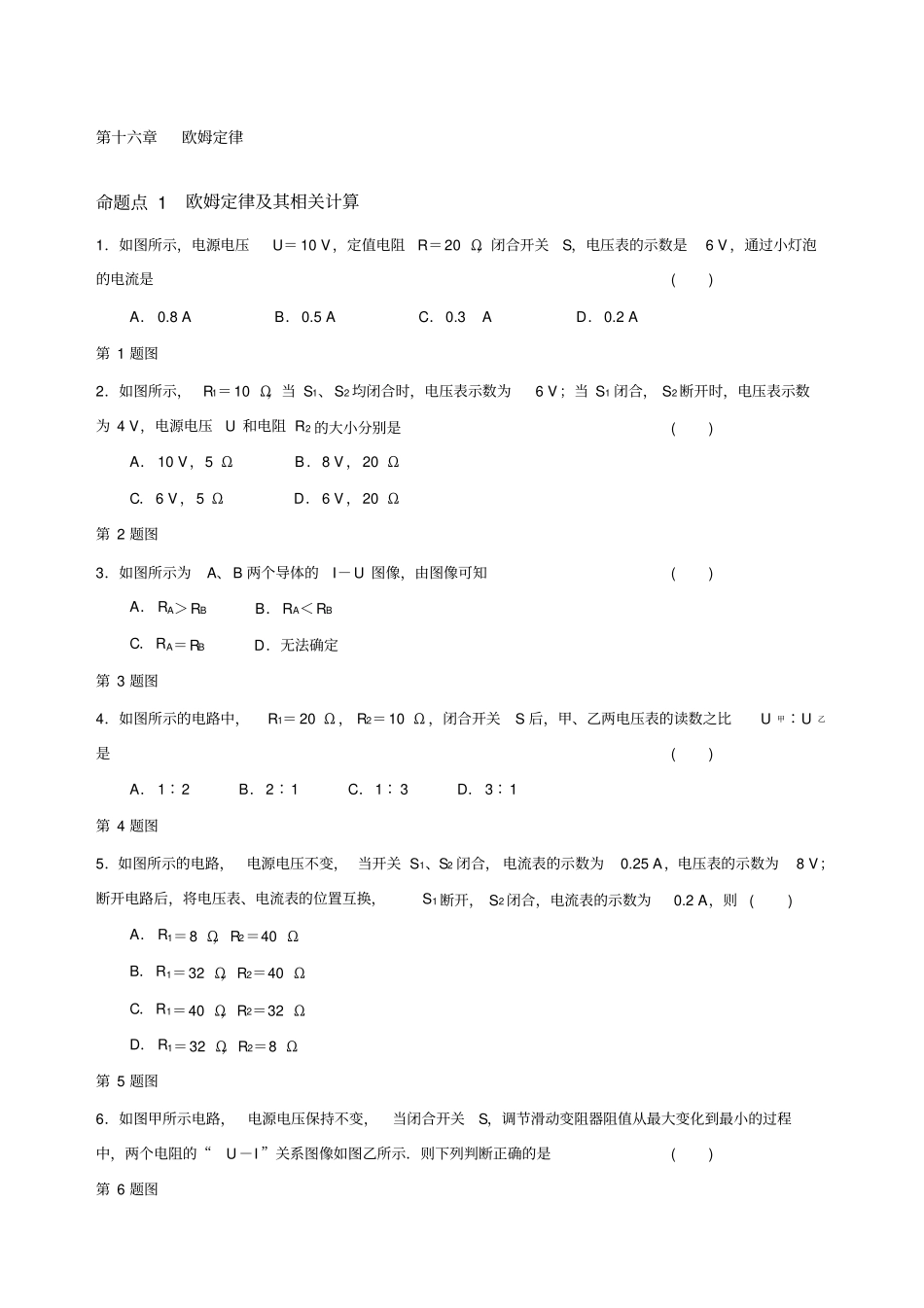

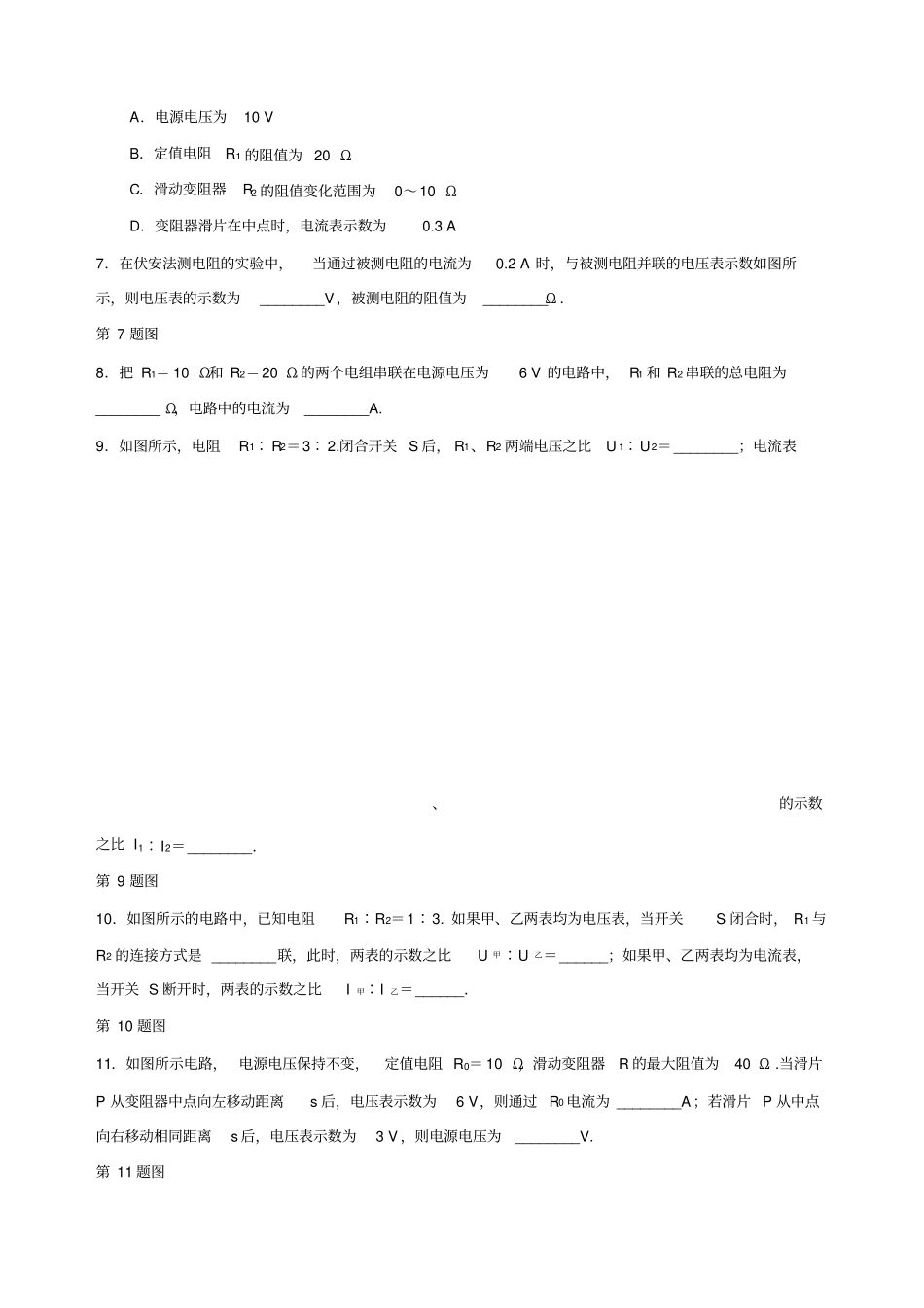

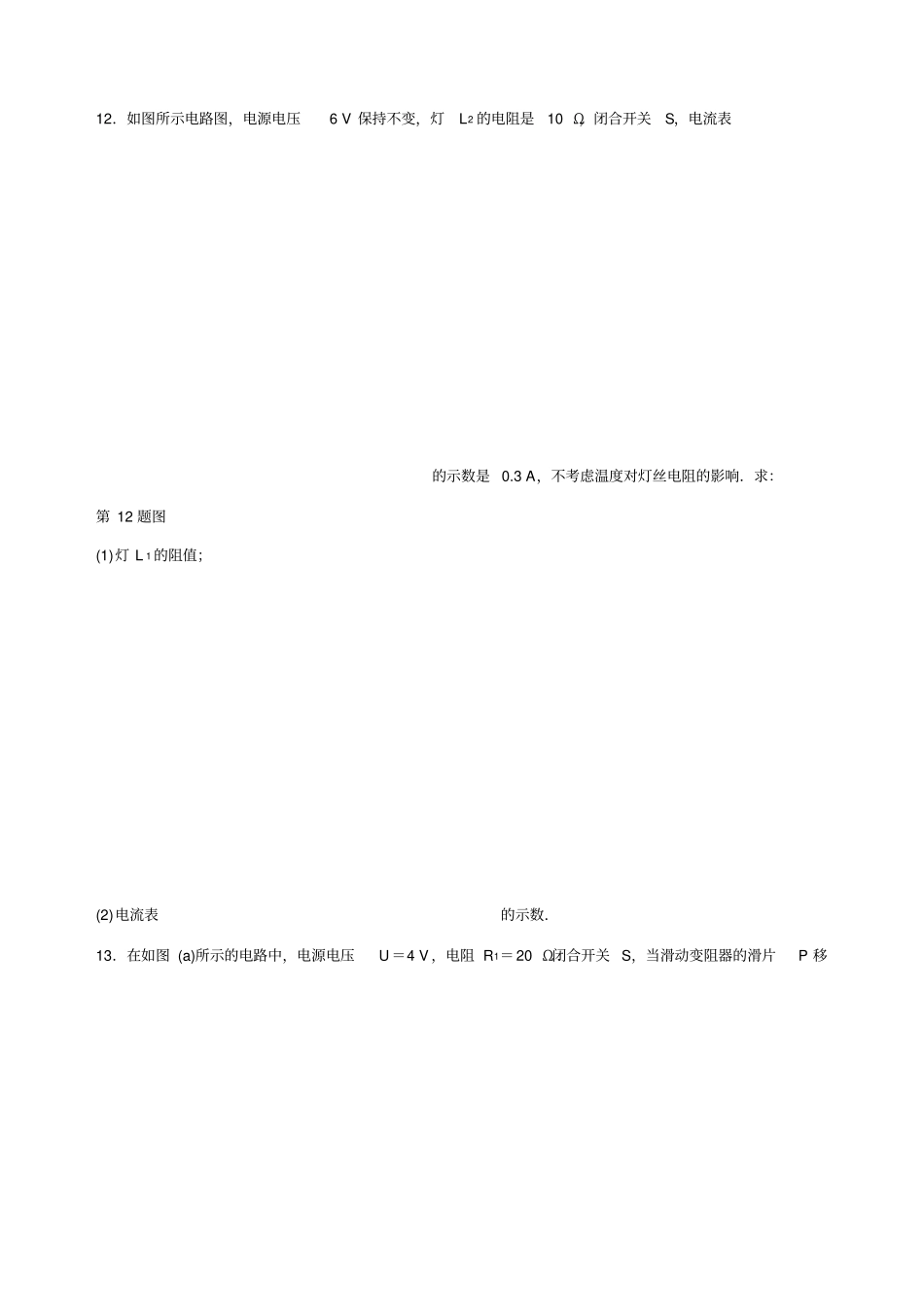

第十六章欧姆定律命题点 1欧姆定律及其相关计算1．如图所示，电源电压U＝ 10 V，定值电阻R＝20 Ω，闭合开关S，电压表的示数是6 V ，通过小灯泡的电流是() A． 0.8 AB．0.5 AC．0.3 AD．0.2 A 第 1 题图2．如图所示， R1＝10 Ω，当 S1、S2 均闭合时，电压表示数为6 V ；当 S1 闭合， S2 断开时，电压表示数为 4 V，电源电压U 和电阻 R2 的大小分别是() A． 10 V，5 ΩB．8 V ，20 ΩC．6 V ，5 ΩD．6 V ，20 Ω第 2 题图3．如图所示为A、B 两个导体的I－U 图像，由图像可知() A． RA＞RBB．RA＜RBC．RA＝RBD．无法确定第 3 题图4．如图所示的电路中，R1＝ 20 Ω ， R2＝10 Ω ，闭合开关S 后，甲、乙两电压表的读数之比U 甲∶U 乙是() A． 1∶2 B．2∶1 C．1∶ 3 D． 3∶1 第 4 题图5．如图所示的电路，电源电压不变， 当开关 S1、S2 闭合， 电流表的示数为0.25 A，电压表的示数为8 V；断开电路后，将电压表、电流表的位置互换，S1 断开， S2 闭合，电流表的示数为0.2 A，则 () A． R1＝8 Ω， R2＝40 ΩB．R1＝32 Ω，R2＝40 ΩC．R1＝40 Ω，R2＝32 ΩD． R1＝32 Ω，R2＝8 Ω第 5 题图6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小的过程中，两个电阻的“U－I ”关系图像如图乙所示．则下列判断正确的是() 第 6 题图A．电源电压为10 V B．定值电阻R1 的阻值为 20 ΩC．滑动变阻器R2 的阻值变化范围为0～10 ΩD．变阻器滑片在中点时，电流表示数为0.3 A 7．在伏安法测电阻的实验中，当通过被测电阻的电流为0.2 A 时，与被测电阻并联的电压表示数如图所示，则电压表的示数为________V ，被测电阻的阻值为________Ω .第 7 题图8．把 R1＝ 10 Ω和 R2＝20 Ω 的两个电组串联在电源电压为6 V 的电路中， R1 和 R2 串联的总电阻为________ Ω，电路中的电流为________A. 9．如图所示，电阻R1∶ R2＝3∶ 2.闭合开关 S 后， R1、R2 两端电压之比U 1∶U2＝________；电流表、的示数之比 I1∶I2＝________．第 9 题图10．如图所示的电路中，已知电阻R1∶R2＝1∶3. 如果甲、乙两表均为电压表，当开关S 闭合时， R1 与R2 的连接方式是 ________联，此时，两表的示数之比U 甲∶U 乙＝______；如果甲、乙两表均为电流表，当开关 S 断开时，两表的示数之...
