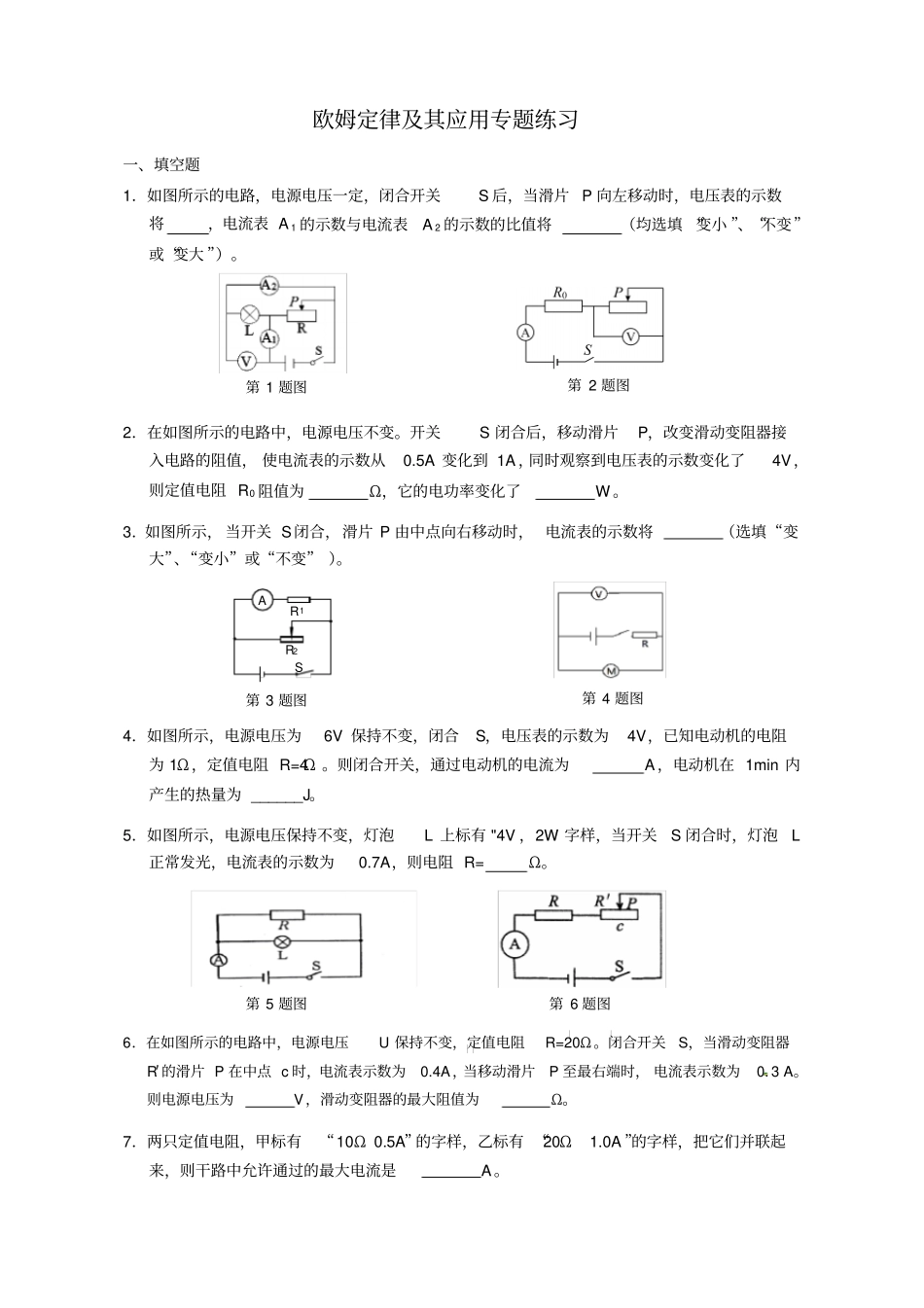

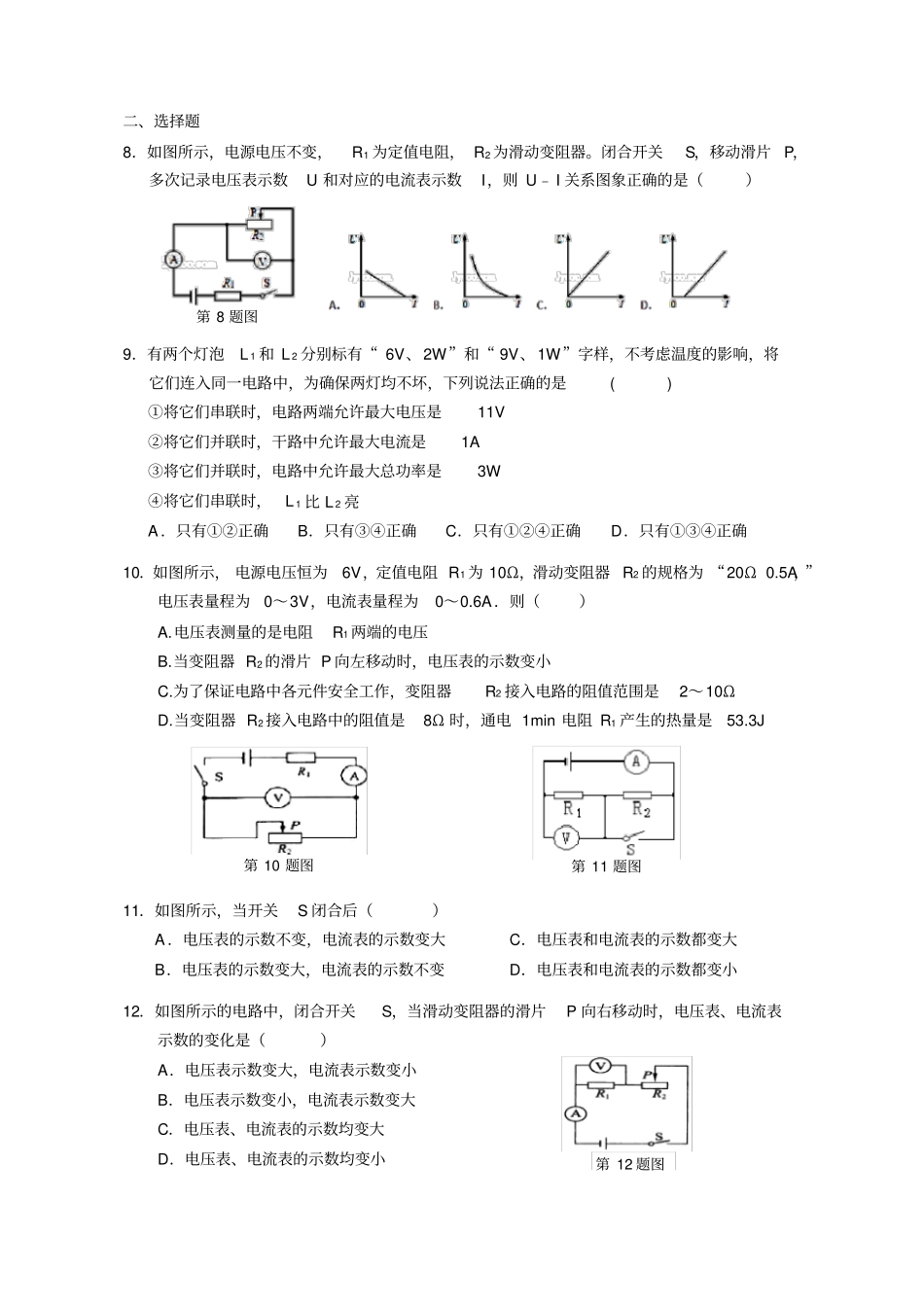

欧姆定律及其应用专题练习一、填空题1．如图所示的电路，电源电压一定，闭合开关S 后，当滑片P 向左移动时，电压表的示数将，电流表 A 1 的示数与电流表A 2 的示数的比值将（均选填 “变小 ”、“不变”或“变大 ”）。2．在如图所示的电路中，电源电压不变。开关S 闭合后，移动滑片P，改变滑动变阻器接入电路的阻值， 使电流表的示数从0.5A 变化到 1A ，同时观察到电压表的示数变化了4V ，则定值电阻 R0 阻值为Ω，它的电功率变化了W 。3．如图所示， 当开关 S闭合，滑片 P 由中点向右移动时， 电流表的示数将（选填“变大”、“变小”或“不变” ）。4．如图所示，电源电压为6V 保持不变，闭合S，电压表的示数为4V，已知电动机的电阻为 1Ω，定值电阻 R=4Ω 。则闭合开关，通过电动机的电流为A，电动机在 1min 内产生的热量为 ______J。5．如图所示，电源电压保持不变，灯泡L 上标有 "4V ，2W 字样，当开关S 闭合时，灯泡L正常发光，电流表的示数为0.7A，则电阻 R= Ω。6．在如图所示的电路中，电源电压U 保持不变，定值电阻R=20Ω。闭合开关S，当滑动变阻器R′的滑片 P 在中点 c 时，电流表示数为0.4A，当移动滑片P 至最右端时， 电流表示数为0. 3 A。则电源电压为V，滑动变阻器的最大阻值为Ω。7．两只定值电阻，甲标有“10Ω 0.5A”的字样，乙标有 “20Ω 1.0A ”的字样，把它们并联起来，则干路中允许通过的最大电流是A。第 1 题图第 2 题图S A R1 R2 第 3 题图第 4 题图第 5 题图第 6 题图二、选择题8．如图所示，电源电压不变，R1 为定值电阻， R2 为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U 和对应的电流表示数I，则 U﹣ I 关系图象正确的是（）9．有两个灯泡L 1 和 L 2 分别标有“ 6V、2W”和“ 9V、1W”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是( ) ①将它们串联时，电路两端允许最大电压是11V ②将它们并联时，干路中允许最大电流是1A ③将它们并联时，电路中允许最大总功率是3W ④将它们串联时，L 1 比 L 2 亮A．只有①②正确B．只有③④正确C．只有①②④正确D．只有①③④正确10．如图所示， 电源电压恒为6V，定值电阻 R1 为 10Ω，滑动变阻器R2 的规格为 “20Ω 0.5A ”，电压表量程为0～3V，电流表量程为0～0.6A．则（）A.电压表测量的是电阻R1 两端的电压B.当...
