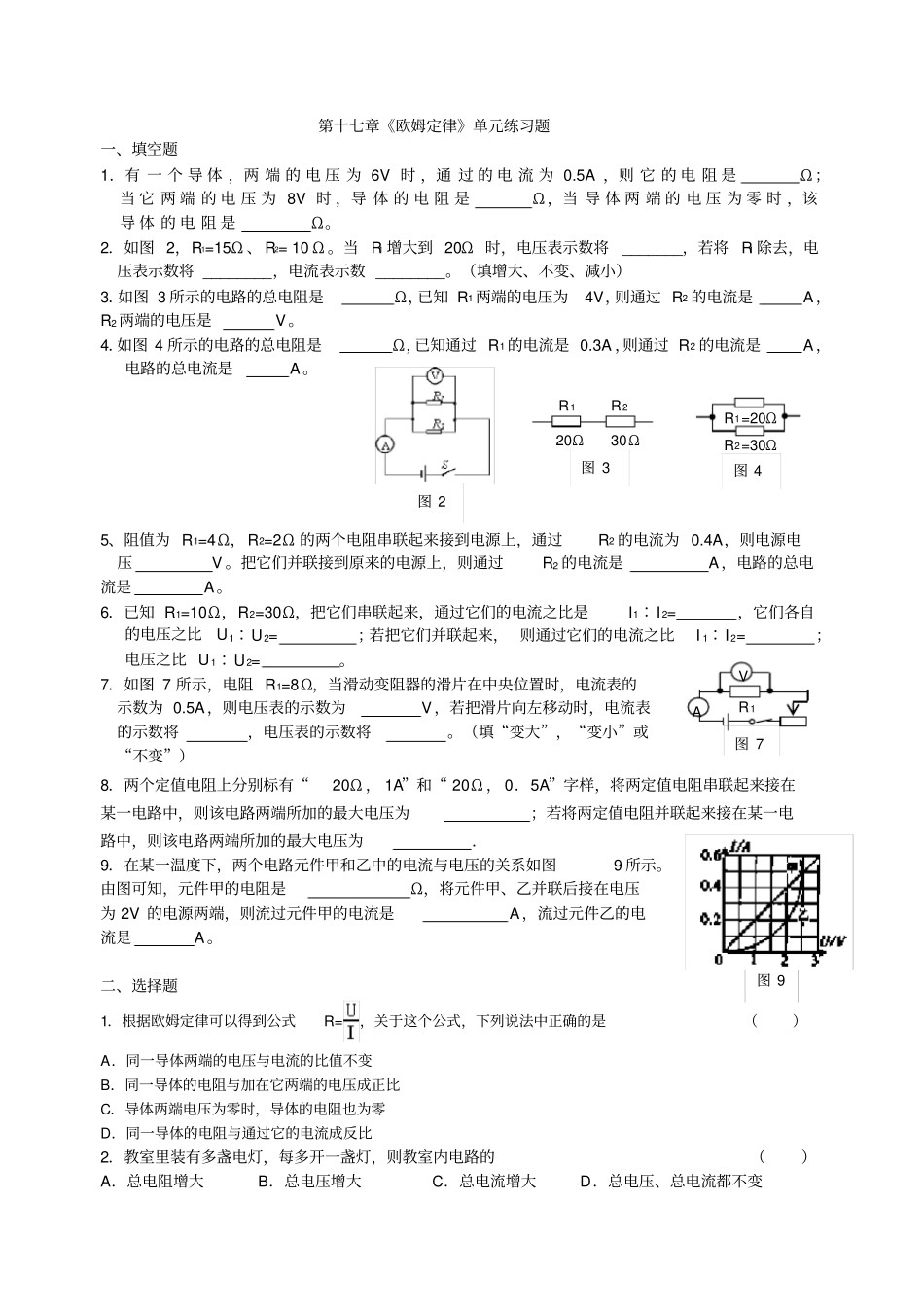

第十七章《欧姆定律》单元练习题一、填空题1．有 一 个 导 体 ，两 端 的 电 压 为 6V 时 ，通 过 的 电 流 为 0.5A ，则 它 的 电 阻 是Ω；当 它 两 端 的 电 压 为 8V 时 ，导 体 的 电 阻 是Ω，当 导 体 两 端 的 电 压 为 零 时 ，该导 体 的 电 阻 是Ω。2．如图 2，R1=15Ω 、 R2= 10 Ω 。当R1 增大到 20Ω 时，电压表示数将_______，若将R1 除去，电压表示数将 ________，电流表示数 ________。（填增大、不变、减小）3．如图 3 所示的电路的总电阻是Ω，已知 R1 两端的电压为4V，则通过 R2 的电流是A，R2 两端的电压是V。4．如图 4 所示的电路的总电阻是Ω，已知通过 R1 的电流是 0.3A ，则通过 R2 的电流是A，电路的总电流是A。5、阻值为 R1=4Ω，R2=2Ω 的两个电阻串联起来接到电源上，通过R2 的电流为 0.4A，则电源电压V 。把它们并联接到原来的电源上，则通过R2 的电流是A，电路的总电流是A。6．已知 R1=10Ω，R2=30Ω，把它们串联起来，通过它们的电流之比是I1∶I 2= ，它们各自的电压之比U1∶U2= ；若把它们并联起来， 则通过它们的电流之比I 1∶I 2= ；电压之比 U1∶U2= 。7．如图 7 所示，电阻 R1=8Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为 0.5A，则电压表的示数为V，若把滑片向左移动时，电流表的示数将，电压表的示数将。（填“变大”，“变小”或“不变”）8．两个定值电阻上分别标有“20Ω ， 1A”和“ 20Ω ， 0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为．9．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图9 所示。由图可知，元件甲的电阻是Ω，将元件甲、乙并联后接在电压为 2V 的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A。二、选择题1．根据欧姆定律可以得到公式R=，关于这个公式，下列说法中正确的是（）A．同一导体两端的电压与电流的比值不变B．同一导体的电阻与加在它两端的电压成正比C．导体两端电压为零时，导体的电阻也为零D．同一导体的电阻与通过它的电流成反比2．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电压、总电流都不变图 7 V A R1 图 9 图 2 R1R220Ω30Ω图 ...
