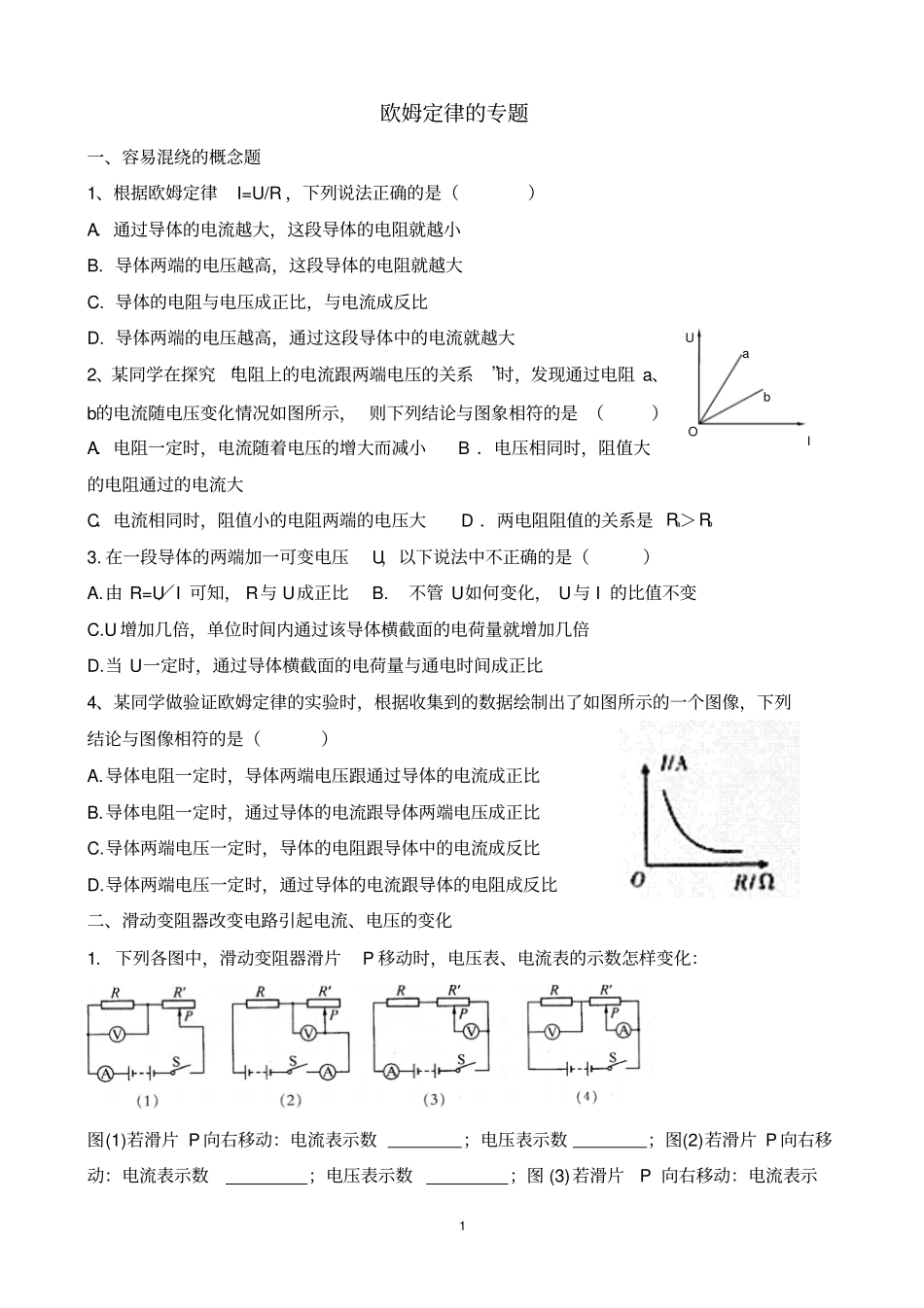

1 欧姆定律的专题一、容易混绕的概念题1、根据欧姆定律I=U/R ，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体的电阻与电压成正比，与电流成反比D. 导体两端的电压越高，通过这段导体中的电流就越大2、某同学在探究 “电阻上的电流跟两端电压的关系”时，发现通过电阻 a、b的电流随电压变化情况如图所示， 则下列结论与图象相符的是 （）A．电阻一定时，电流随着电压的增大而减小 B ．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大 D ．两电阻阻值的关系是 Ra＞Rb3. 在一段导体的两端加一可变电压U，以下说法中不正确的是（）A.由 R=U／I 可知， R与 U成正比 B.不管 U如何变化， U与 I 的比值不变C.U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D.当 U一定时，通过导体横截面的电荷量与通电时间成正比4、某同学做验证欧姆定律的实验时，根据收集到的数据绘制出了如图所示的一个图像，下列结论与图像相符的是（）A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成反比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比二、滑动变阻器改变电路引起电流、电压的变化1. 下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数怎样变化：图(1)若滑片 P 向右移动：电流表示数；电压表示数；图(2)若滑片 P 向右移动：电流表示数；电压表示数；图 (3)若滑片P 向右移动：电流表示I U O a b 2 数；电压表示数；图 (4)若滑片 P 向右移动：电流表示数；电压表示数。2、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在 1A 至 2A 之间，电压表的示数范围在6V 至 9V 之间。则定值电阻R的阻值及电源电压分别是（）A．3Ω ，15V B．6Ω ，15V C．3Ω ，12V D．6Ω ，12V3. 如图所示是一种自动测定油箱内油面高度的装置。R 是滑动变阻器，它的金属滑片是杠杆的一端。 从油量表 (电流表 )指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。答：油箱内油量减少后，油面下降，浮标向下移动，致使滑动变阻器 R 的滑片，接入电路中的电阻，电路的总电阻，根据可知，电路中的电流，油量表 (实际是电流表 )相应的示数，显示油箱内...
