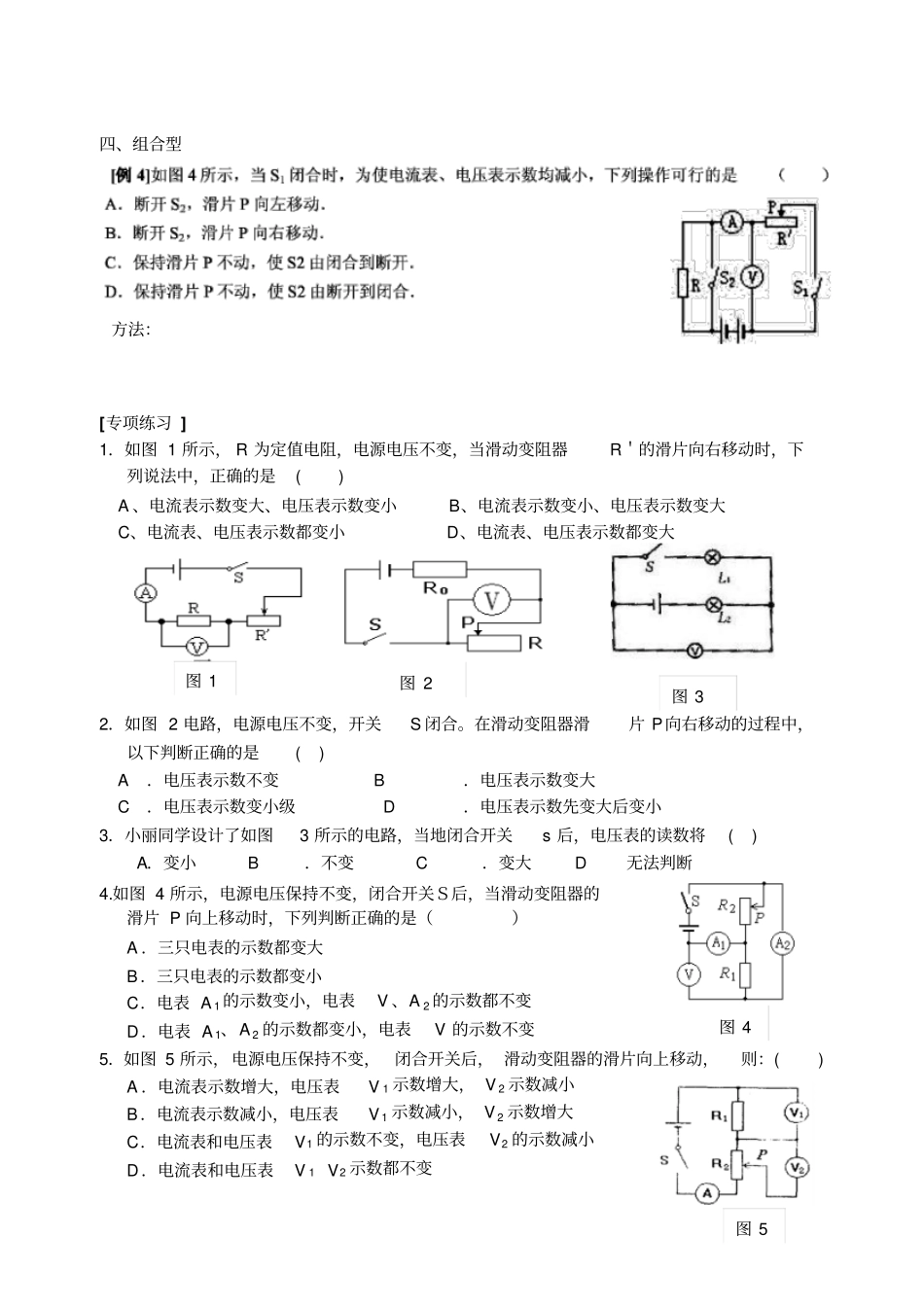

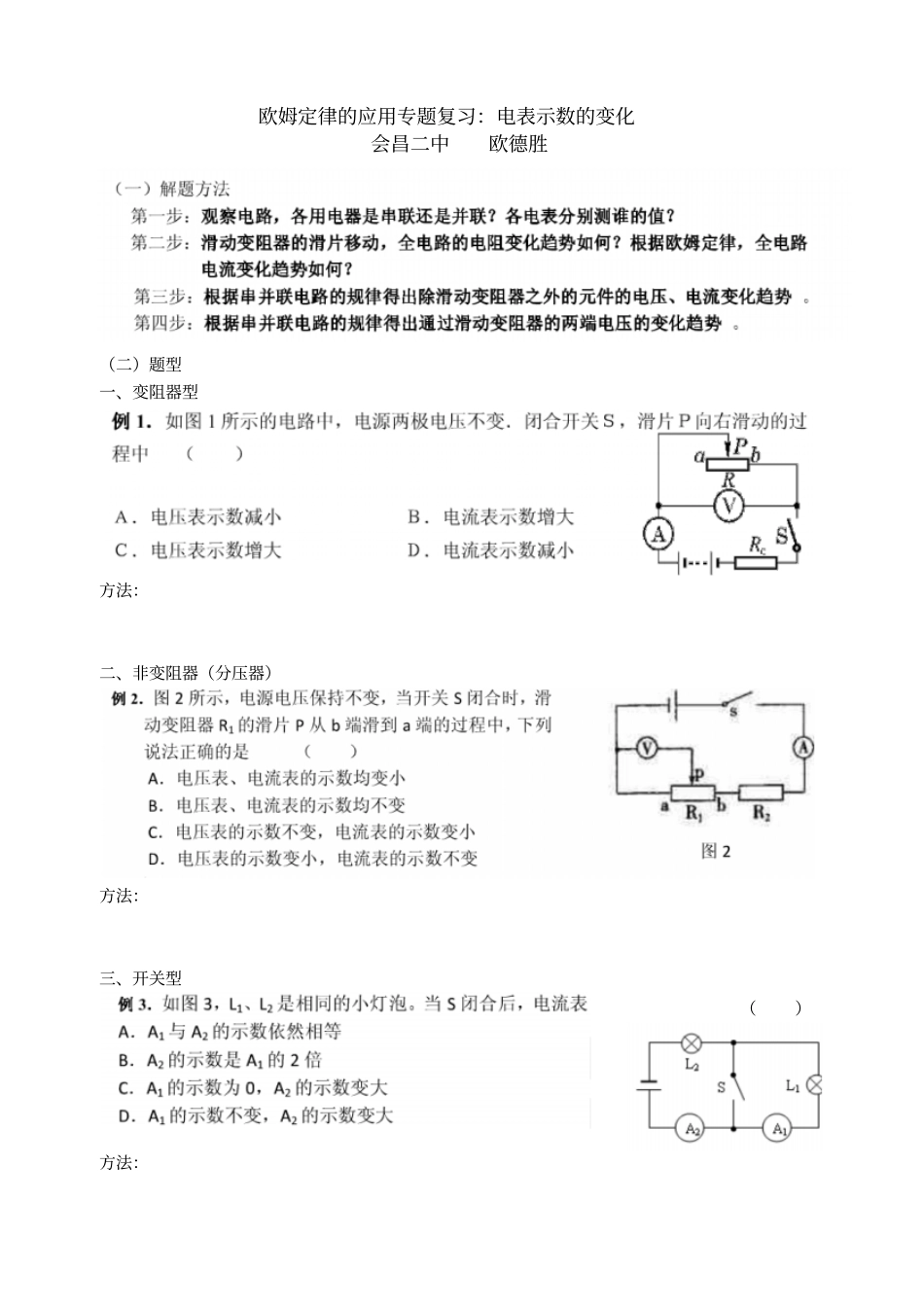

欧姆定律的应用专题复习：电表示数的变化会昌二中欧德胜（二）题型一、变阻器型方法：二、非变阻器（分压器）方法：三、开关型（）方法：图 1 图 2 图 3 四、组合型[专项练习 ] 1．如图 1 所示， R 为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是( ) A 、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图 2 电路，电源电压不变，开关S 闭合。在滑动变阻器滑片 P向右移动的过程中，以下判断正确的是 ( ) A．电压表示数不变 B．电压表示数变大 C．电压表示数变小级 D．电压表示数先变大后变小3．小丽同学设计了如图3 所示的电路，当地闭合开关s 后，电压表的读数将 ( ) A．变小 B．不变 C．变大 D无法判断4.如图 4 所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片 P 向上移动时，下列判断正确的是（）A ．三只电表的示数都变大B．三只电表的示数都变小C．电表 A 1 的示数变小，电表V 、A 2 的示数都不变D．电表 A 1、A 2 的示数都变小，电表V 的示数不变5．如图 5 所示，电源电压保持不变，闭合开关后， 滑动变阻器的滑片向上移动，则：( ) A ．电流表示数增大，电压表V 1 示数增大， V 2 示数减小B．电流表示数减小，电压表V 1 示数减小， V 2 示数增大C．电流表和电压表V1 的示数不变，电压表V2 的示数减小D．电流表和电压表V 1 V2 示数都不变方法：图 4 图 5 6. 图 6 所示电路中，当开关S 闭合，甲、乙两表是电压表时，示数之比 U 甲：U 乙=3：2，当开关 S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A.2 ：1 B. 3：1 C. 2 ：3 D. 1：3 7. 如图 7 所示的电路中， R为定值电阻， R1 为滑动变阻器， 当变阻器的滑片 P 由中点 c 向 b 端滑动时， 电流表和电压表的示数变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数不变，电流表的示数变大C．电压表的与电流表的比值将变小D．电压表的示数不变，电流表的示数变小8.如图 8所示， 电源电压保持不变，开关 S闭合后， 当滑动变阻器 R2的滑片 P向左移动时， 电流表和电压表示数的变化情况是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变...
