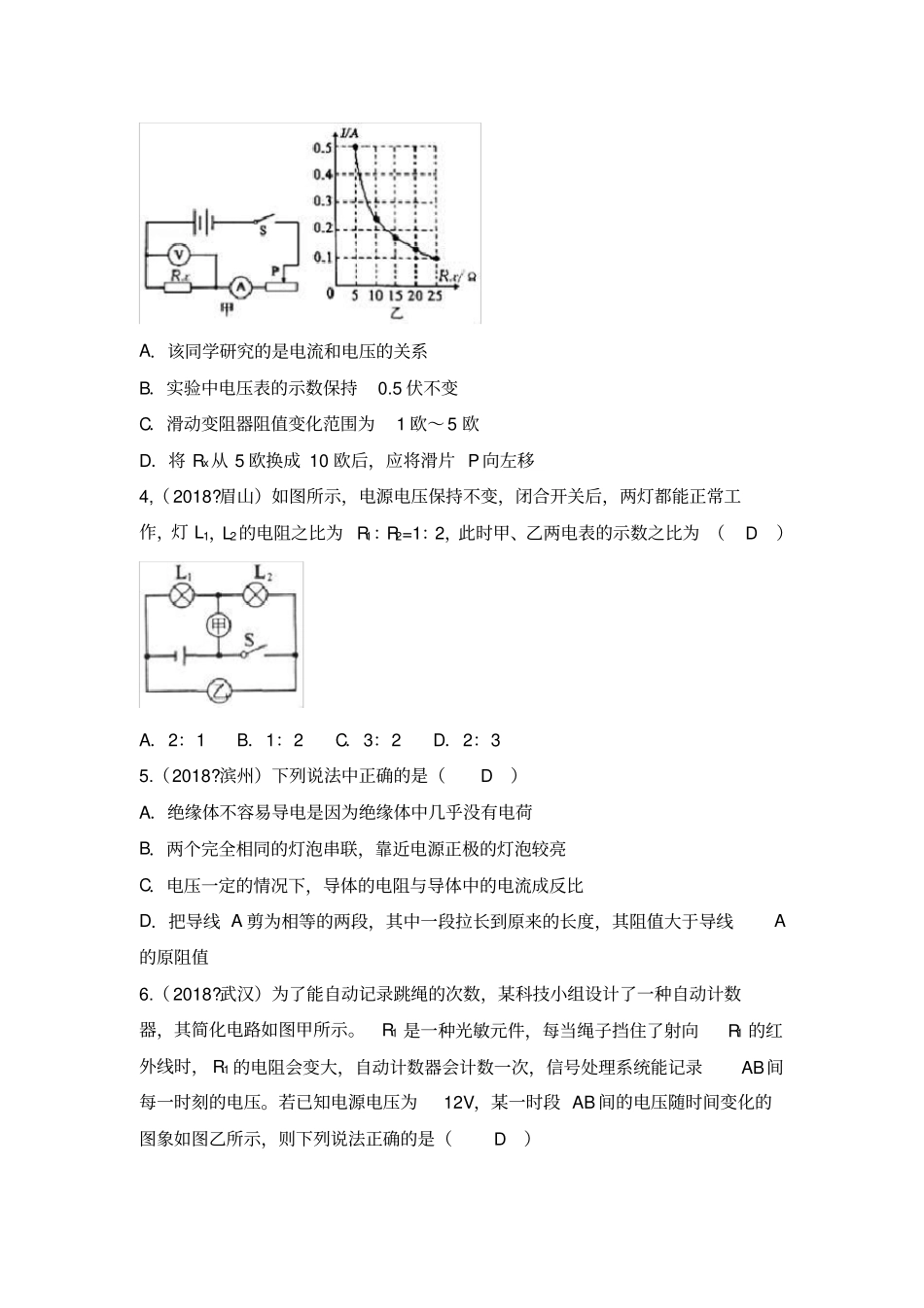

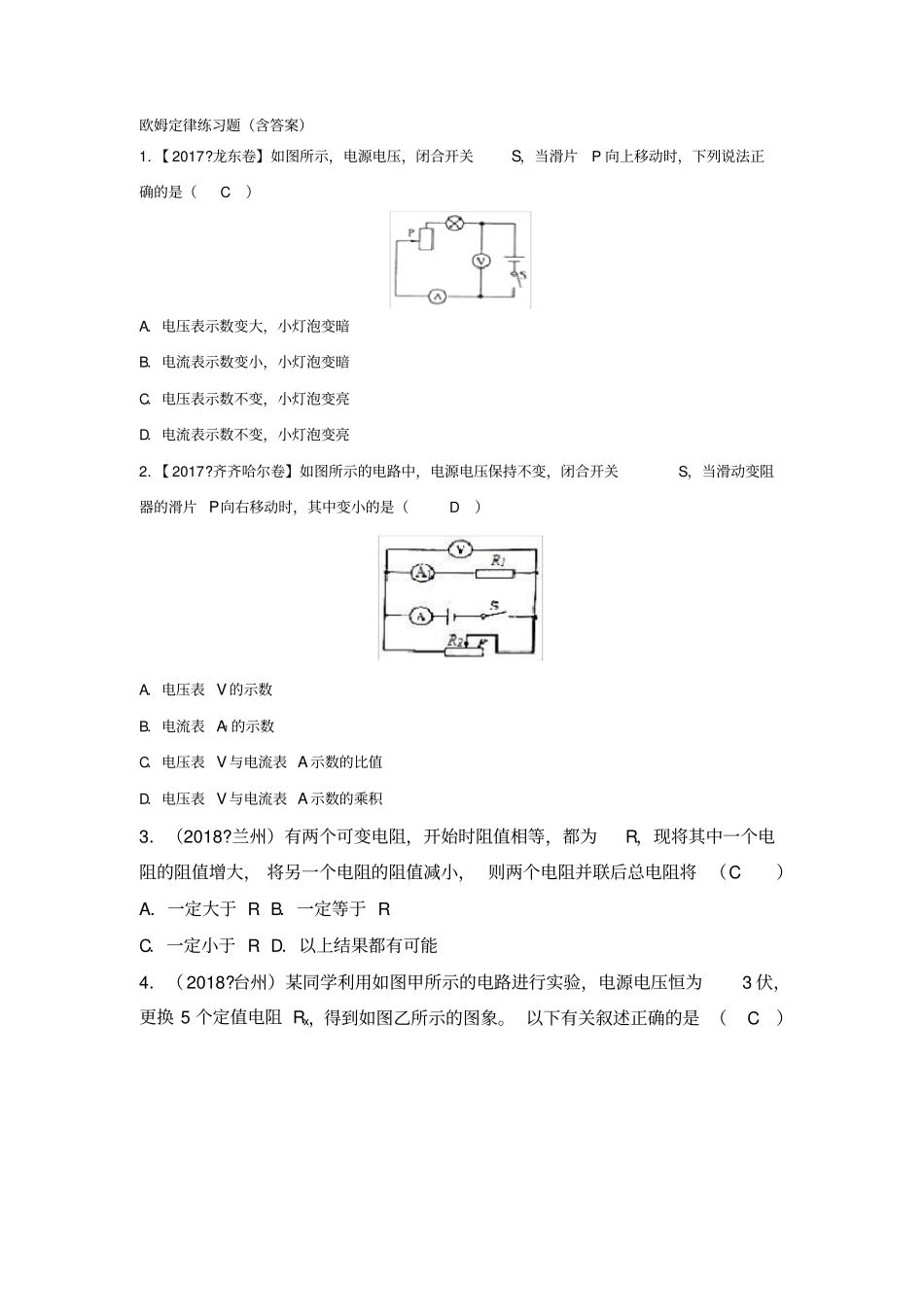

欧姆定律练习题（含答案）1. 【 2017?龙东卷】如图所示，电源电压，闭合开关S，当滑片P 向上移动时，下列说法正确的是（C ）A．电压表示数变大，小灯泡变暗B．电流表示数变小，小灯泡变暗C．电压表示数不变，小灯泡变亮D．电流表示数不变，小灯泡变亮2. 【 2017?齐齐哈尔卷】如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片 P向右移动时，其中变小的是（D ）A．电压表 V 的示数B．电流表 A1 的示数C．电压表 V 与电流表 A 示数的比值D．电压表 V 与电流表 A 示数的乘积3．（2018?兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大， 将另一个电阻的阻值减小， 则两个电阻并联后总电阻将 （C）A．一定大于 R B．一定等于 R C．一定小于 R D．以上结果都有可能4．（ 2018?台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3 伏，更换 5 个定值电阻 Rx，得到如图乙所示的图象。 以下有关叙述正确的是 （C）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5 伏不变C．滑动变阻器阻值变化范围为1 欧～ 5 欧D．将 Rx从 5 欧换成 10 欧后，应将滑片 P 向左移4,（ 2018?眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯 L1，L2的电阻之比为 R1：R2=1：2，此时甲、乙两电表的示数之比为 （D）A．2：1 B．1：2 C．3：2 D．2：35.（2018?滨州）下列说法中正确的是（D）A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．把导线 A 剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值6.（ 2018?武汉）为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1 是一种光敏元件，每当绳子挡住了射向R1 的红外线时， R1 的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段 AB 间的电压随时间变化的图象如图乙所示，则下列说法正确的是（D）A．AB 两端电压为 6V 时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时， R1 和 R2的阻值相等C．绳子没有挡住射向R1 的红外线时， R1 的阻值是 R2 的 3 倍D．绳子挡住了射向R1的红外线时， R1 的阻值会变为原来的5 倍7.（2...
