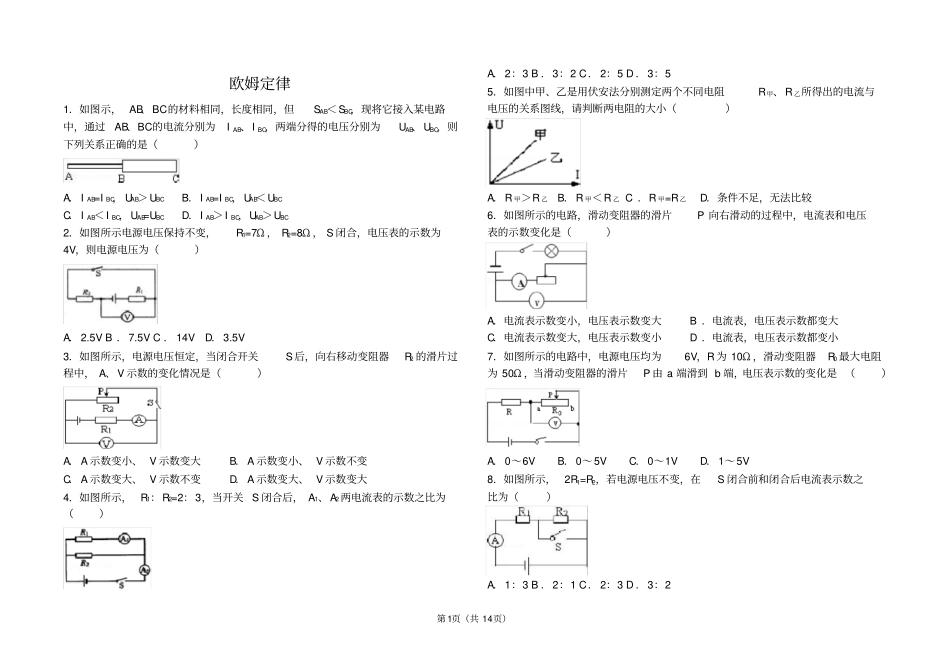

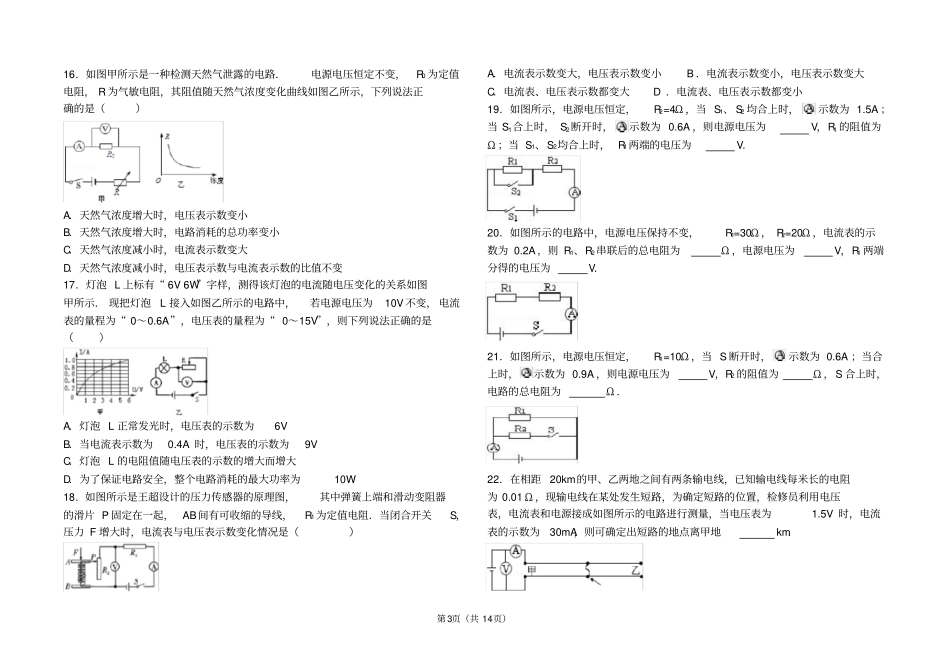

第 1页（共 14页）欧姆定律1．如图示， AB、BC的材料相同，长度相同，但SAB＜SBC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为UAB、UBC，则下列关系正确的是（）A．I AB=I BC， UAB＞UBCB．I AB=I BC，UAB＜UBCC．I AB＜I BC，UAB=UBCD．I AB＞I BC，UAB＞UBC2．如图所示电源电压保持不变，R1=7Ω ， R2=8Ω ， S 闭合，电压表的示数为4V，则电源电压为（）A．2
5V B ．7
5V C ． 14V D．3
5V 3．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2 的滑片过程中， A、V 示数的变化情况是（）A．A 示数变小、 V 示数变大B．A 示数变小、 V 示数不变C．A 示数变大、 V 示数不变D．A 示数变大、 V 示数变大4．如图所示， R1：R2=2：3，当开关 S 闭合后， A1、A2两电流表的示数之比为（）A．2：3 B ．3：2 C． 2：5 D ．3：5 5．如图中甲、乙是用伏安法分别测定两个不同电阻R甲、R 乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R 甲＞R 乙B．R 甲＜R 乙 C ．R 甲=R 乙D．条件不足，无法比较6．如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大 B ．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小 D ．电流表，电压表示数都变小7．如图所示的电路中，电源电压均为6V，R为 10Ω ，滑动变阻器R0 最大电阻为 50Ω ，当滑动变阻器的滑片P 由 a 端滑到 b 端，电压表示数的变化是 （）A．0～6V B．0～5V C．0～1V D．1～5V 8．如图所示， 2R1=R2，若电源电压不变，在
