MotorCAD无刷永磁电机磁热互耦分析VIP免费

MotorCAD无刷永磁电机磁热互耦分析_第1页
1/22
MotorCAD无刷永磁电机磁热互耦分析_第2页
2/22
MotorCAD无刷永磁电机磁热互耦分析_第3页
3/22

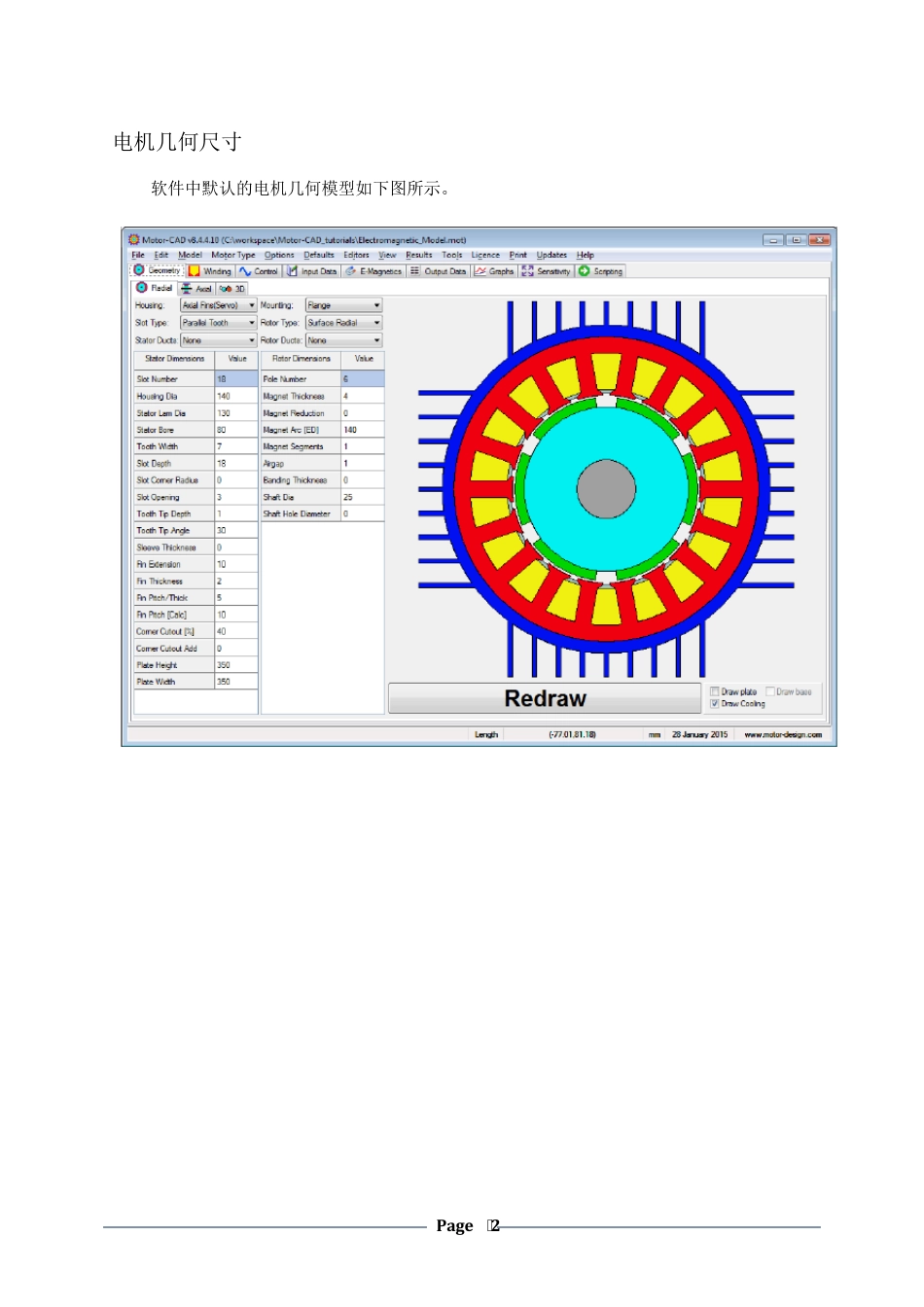

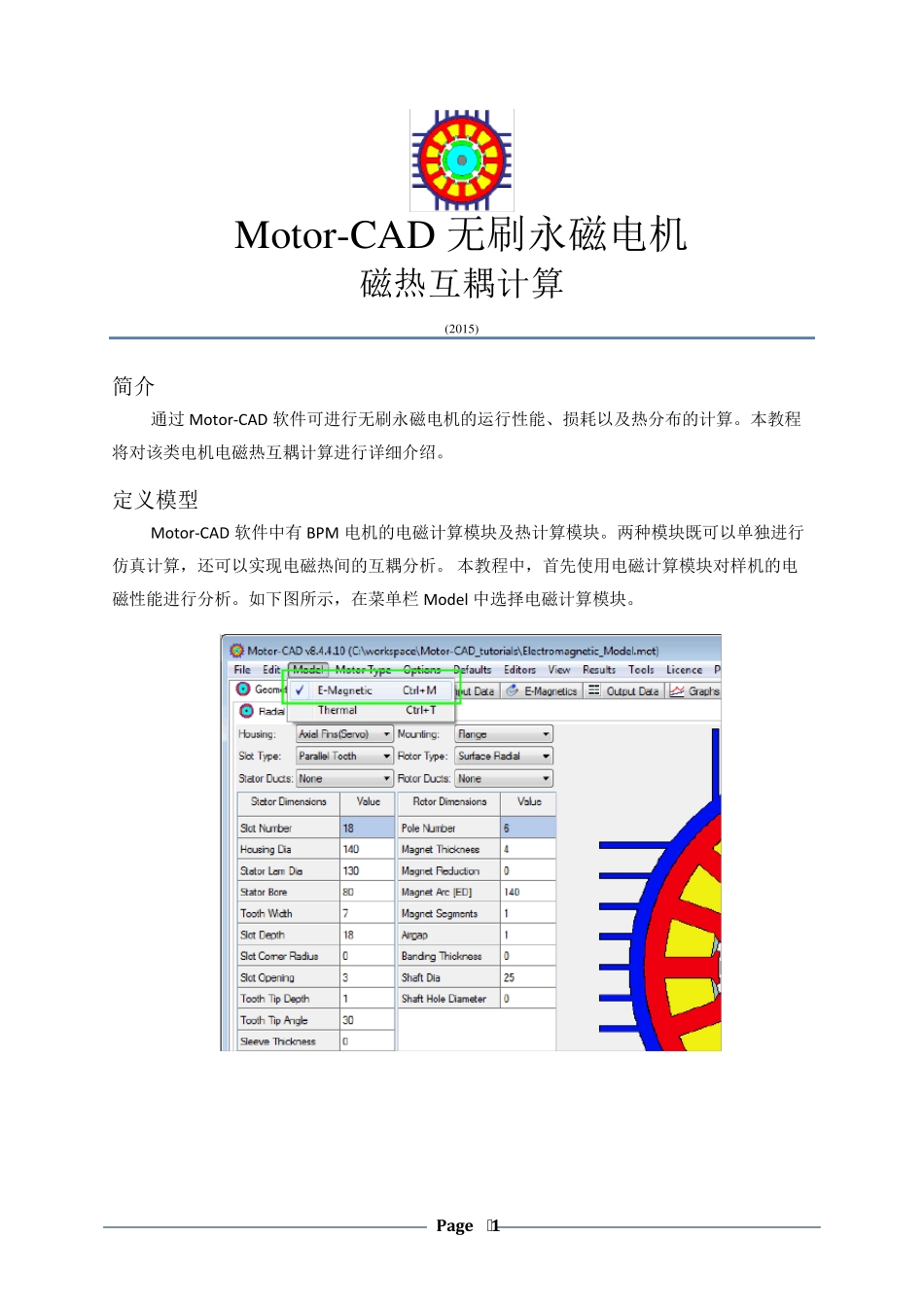

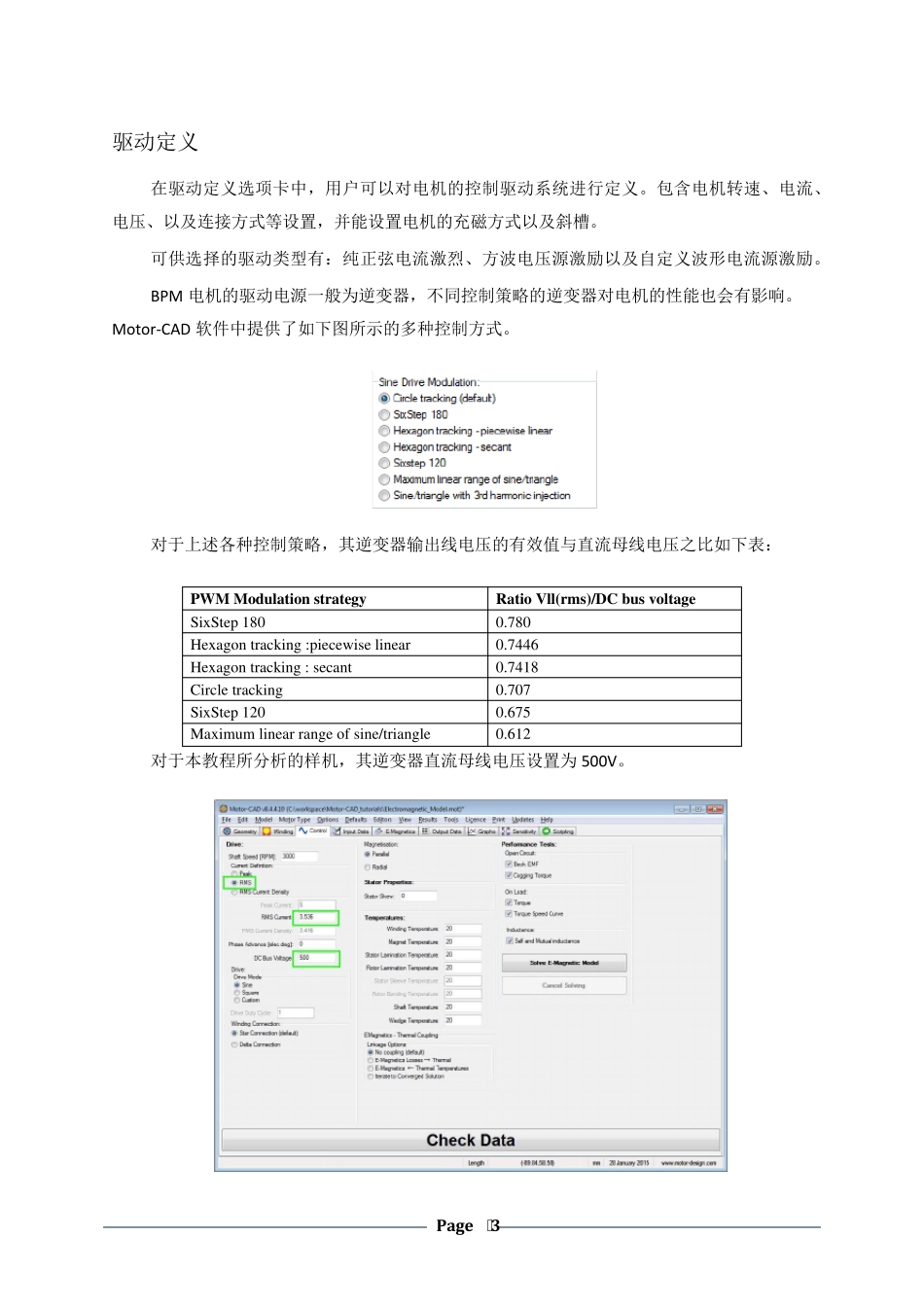

Page 1 Motor-CAD 无刷永磁电机 磁热互耦计算 (2015) 简介 通过Motor-CAD 软件可进行无刷永磁电机的运行性能、损耗以及热分布的计算。本教程将对该类电机电磁热互耦计算进行详细介绍。 定义模型 Motor-CAD 软件中有 BPM 电机的电磁计算模块及热计算模块。两种模块既可以单独进行仿真计算,还可以实现电磁热间的互耦分析。 本教程中,首先使用电磁计算模块对样机的电磁性能进行分析。如下图所示,在菜单栏 Model 中选择电磁计算模块。 Page 2 电机几何尺寸 软件中默认的电机几何模型如下图所示。 Page 3 驱动定义 在驱动定义选项卡中,用户可以对电机的控制驱动系统进行定义。包含电机转速、电流、电压、以及连接方式等设置,并能设置电机的充磁方式以及斜槽。 可供选择的驱动类型有:纯正弦电流激烈、方波电压源激励以及自定义波形电流源激励。 BPM 电机的驱动电源一般为逆变器,不同控制策略的逆变器对电机的性能也会有影响。Motor-CAD 软件中提供了如下图所示的多种控制方式。 对于上述各种控制策略,其逆变器输出线电压的有效值与直流母线电压之比如下表: PWM Modulation strategy Ratio Vll(rms)/DC bus voltage SixStep 180 0.780 Hexagon tracking :piecewise linear 0.7446 Hexagon tracking : secant 0.7418 Circle tracking 0.707 SixStep 120 0.675 Maximum linear range of sine/triangle 0.612 对于本教程所分析的样机,其逆变器直流母线电压设置为 500V。 Page 4 下面在性能测试“performance test”选项中选择需要分析的项目。如下图所示,选取空载开路测试中的反电势及齿槽转矩、额定工况下的转矩转速曲线以及自感测试为计算项目。在9.2.5 版本以后还增加了突然短路测试的内容。 对于该分析过程,样机内各部分温度的分布情况无法通过电磁计算模块求得。因此,需要假定各部分的温度如下: Page 5 定义绕组 本例中,Motor-CAD 软件将根据每极每相槽数自动设置绕组类型。样机的绕组为双层绕组,每绕组匝数为40。 对于本例样机而言,每匝线圈的并绕根数为4。用户可通过编辑参数框中“Number strands in Hand”的值来进行设定。 更改导体间距“Conductors separation”为0.05mm,结果如下图右侧示意图栏所示。 Page 6 材料 Motor-CAD 软件内自带了电机生产行业 常用的材料。用户也可通过新建材料功能来添加其它所需材料。 Page 7 注意:如果...
