MotorCAD案例教程系列5——经外部导入DXF模型进行电磁计算VIP免费

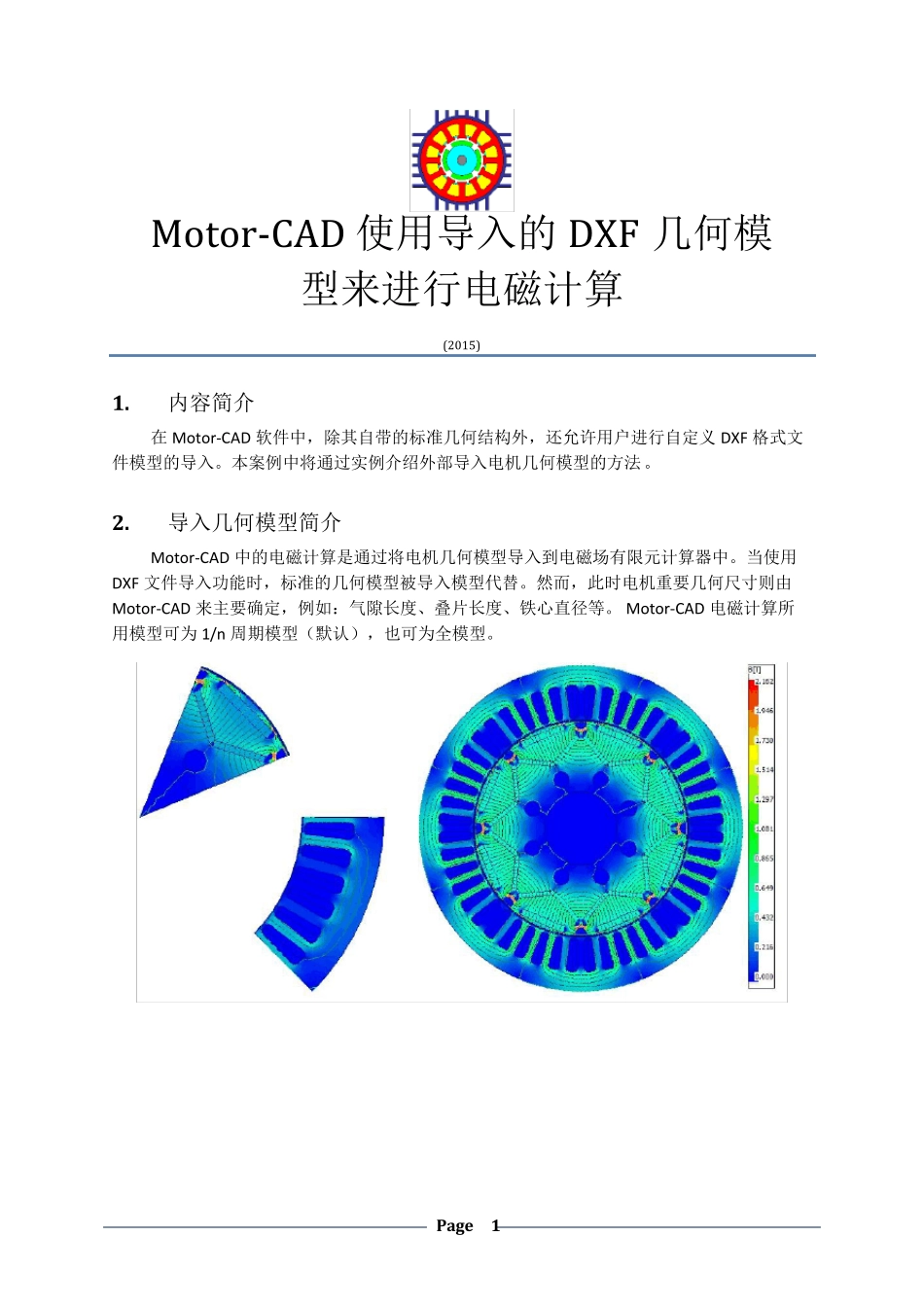

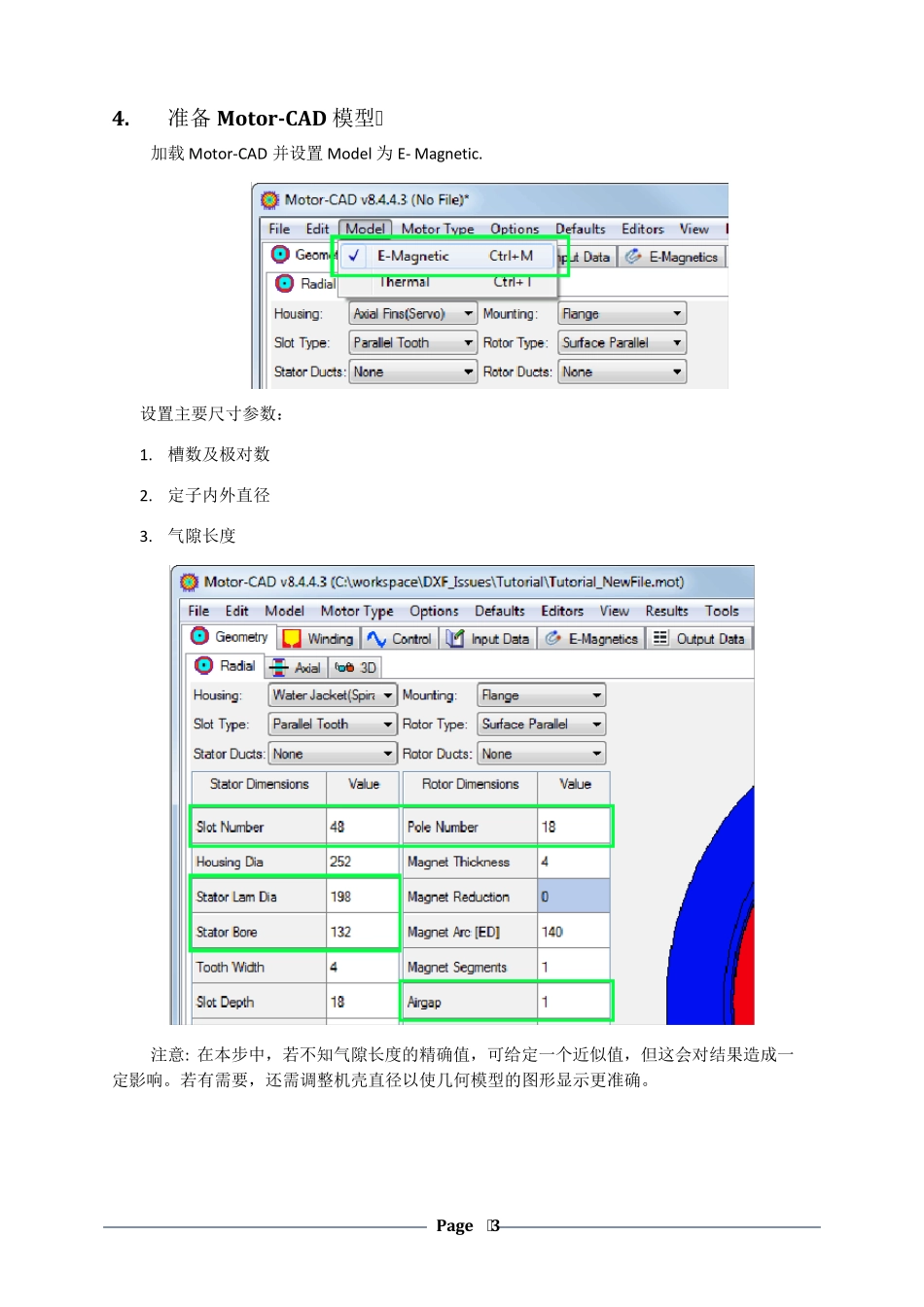

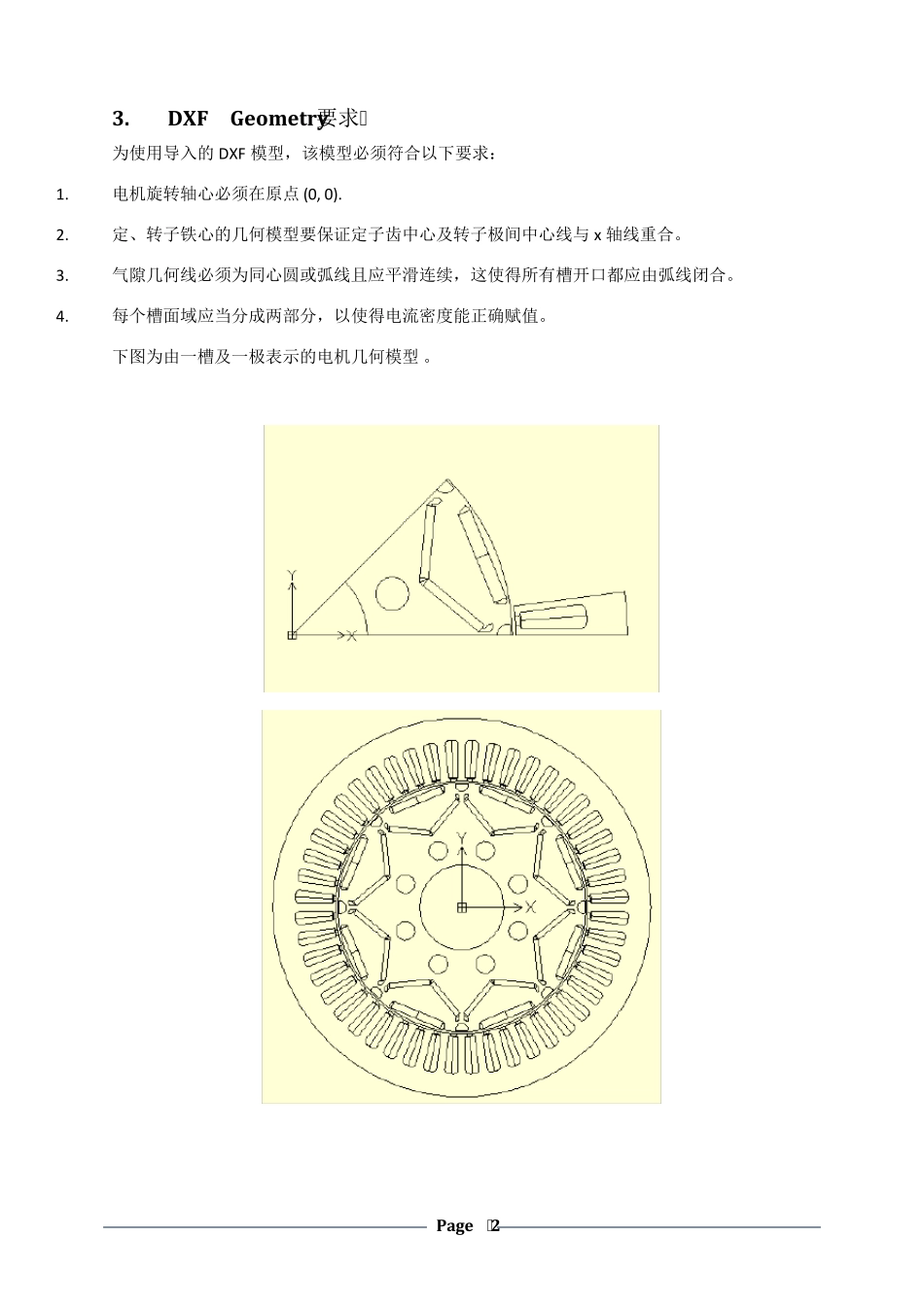

Page 1 Motor-CAD 使用导入的DXF 几何模型来进行电磁计算 (2015) 1. 内容简介 在Motor-CAD 软件中，除其自带的标准几何结构外，还允许用户进行自定义DXF 格式文件模型的导入。本案例中将通过实例介绍外部导入电机几何模型的方法 。 2. 导入几何模型简介 Motor-CAD 中的电磁计算是通过将电机几何模型导入到电磁场有限元计算器中。当使用DXF 文件导入功能时，标准的几何模型被导入模型代替。然而，此时电机重要几何尺寸则由Motor-CAD 来主要确定，例如：气隙长度、叠片长度、铁心直径等。 Motor-CAD 电磁计算所用模型可为 1/n 周期模型（默认），也可为全模型。 Page 2 3. DXF Geometry 要求 为使用导入的DXF 模型，该模型必须符合以下要求： 1. 电机旋转轴心必须在原点 (0, 0). 2. 定、转子铁心的几何模型要保证定子齿中心及转子极间中心线与 x 轴线重合。 3. 气隙几何线必须为同心圆或弧线且应平滑连续，这使得所有槽开口都应由弧线闭合。 4. 每个槽面域应当分成两部分，以使得电流密度能正确赋值。 下图为由一槽及一极表示的电机几何模型 。 Page 3 4. 准备Motor-CAD 模型 加载 Motor-CAD 并设置 Model 为E- Magnetic. 设置主要尺寸参数： 1. 槽数及极对数 2. 定子内外直径 3. 气隙长度 注意: 在本步中，若不知气隙长度的精确值，可给定一个近似值，但这会对结果造成一定影响。若有需要，还需调整机壳直径以使几何模型的图形显示更准确。 Page 4 5. 导入 DXF 几何模型 在主菜单中选择File > Geometry Import 或者点击 Ctrl + I. 在DXF 输入对话框中选择目标文件，确保“Auto Centre”为灰值，且 x 以及 y offsets 的值为0. Page 5 6. 单槽/极 输入 下图中将导入几何模型与标准径向横截面模型进行对比，以比较两者的差别及确定标准模型所需调整的参数，从而使所有含材料面域可被计入到电磁计算过程中。 依照上图，Motor-CAD 模型能可根据导入几何模型进行修改： 1. 转子类型 (BPM 电机) 2. 定转子通风道的数量、尺寸、位置信息 3. 转轴尺寸 4. 定子槽尺寸及形状 另外，气隙及叠片长度也应该按照导入模型进行修改 Page 6 7. 调整 Motor-CAD 模型 对于本例导入的几何模型，永磁体几何尺寸可通过修改标准模型中的转子类型为“内V” 且为两层。转子可设置圆形通风道，且转子、槽、转轴的尺寸可以按照需求进行调整。 在进行模型修正...
