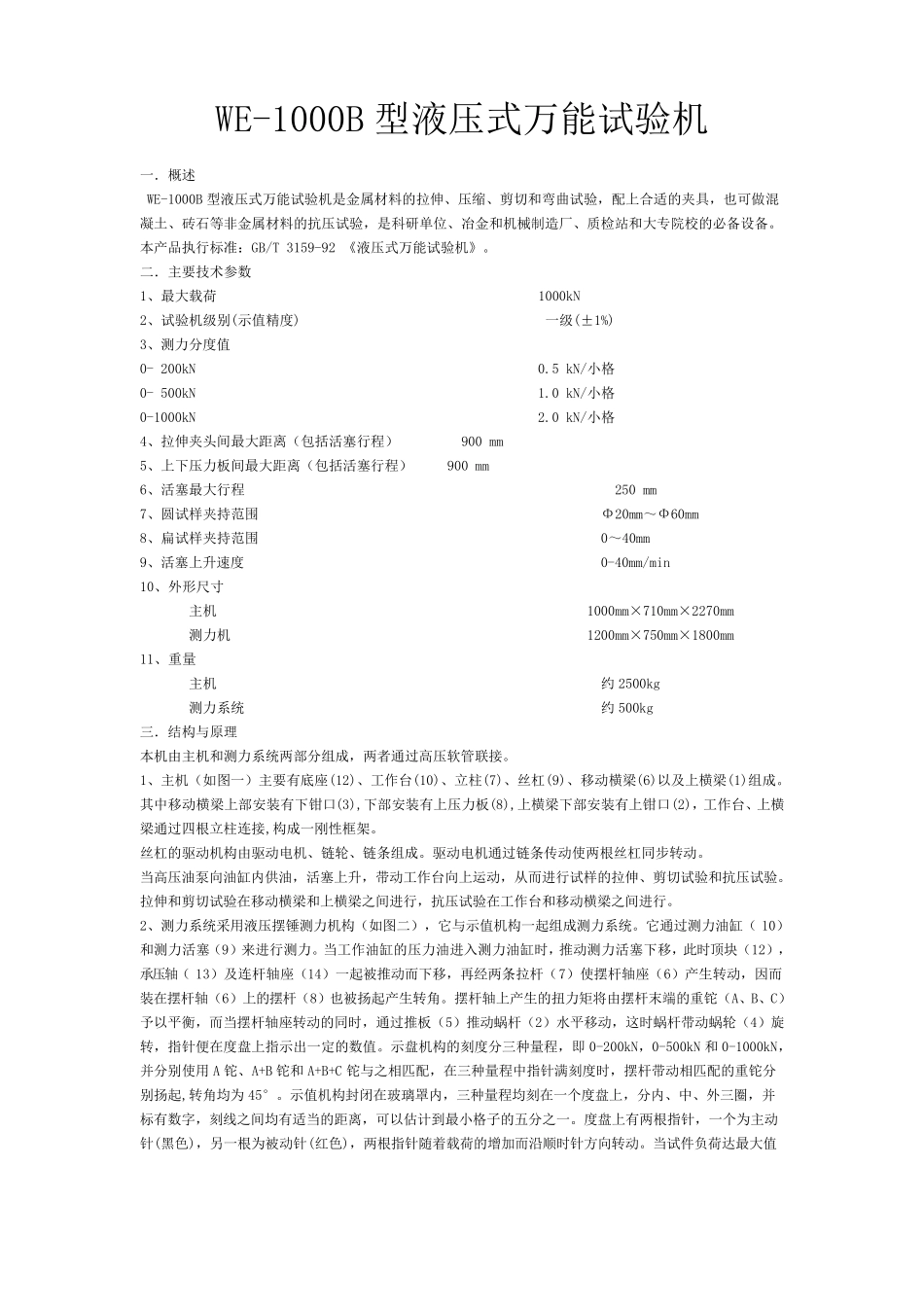

WE-1000B 型 液 压 式 万 能 试 验 机 一 ． 概 述 WE-1000B 型 液 压 式 万 能 试 验 机 是 金 属 材 料 的 拉 伸 、 压 缩 、 剪 切 和 弯 曲 试 验 ， 配 上 合 适 的 夹 具 ， 也 可 做 混凝 土 、 砖 石 等 非 金 属 材 料 的 抗 压 试 验 ， 是 科 研 单 位 、 冶 金 和 机 械 制 造 厂 、 质 检 站 和 大 专 院 校 的 必 备 设 备 。 本 产 品 执 行 标 准 ： GB/T 3159-92 《 液 压 式 万 能 试 验 机 》 。 二 ． 主 要 技 术 参 数 1、 最 大 载 荷 1000kN 2、 试 验 机 级 别 (示 值 精 度 ) 一 级 (± 1%) 3、 测 力 分 度 值 0- 200kN 0.5 kN/小 格 0- 500kN 1.0 kN/小 格 0-1000kN 2.0 kN/小 格 4、 拉 伸 夹 头 间 最 大 距 离 （ 包 括 活 塞 行 程 ） 900 mm 5、 上 下 压 力 板 间 最 大 距 离 （ 包 括 活 塞 行 程 ） 900 mm 6、 活 塞 最 大 行 程 250 mm 7、 圆 试 样 夹 持 范 围 Φ 20mm～ Φ 60mm 8、 扁 试 样 夹 持 范 围 0～ 40mm 9、 活 塞 上 升 速 度 0-40mm/min 10、 外 形 尺 寸 主 机 1000mm× 710mm× 2270mm 测 力 机 1200mm× 750mm× 1800mm 11、 重 量 主 机 约2500kg 测 力 系统 约500kg 三． 结构与原理 本 机 由主 机 和 测 力 系统两部分 组成， 两者通过高压 软管联接。 1、 主 机 （ 如图一 ） 主 要 有底座(12)、 工作台(10)、 立柱(7)、 丝杠(9)、 移动横梁(6)以及上 横梁(1)组成。其中移动横梁上 部安装有下 钳口(3),下 部安装有上 压 力 板 (8),上 横梁下 部安装有上 钳口(2)， 工作台、 上 横梁通过四根立柱连接,构成一 刚性框架。 丝杠的 驱动机 构由驱动电机 、 链轮、 链条组成。 驱动电机 通过链条传动使两根丝杠同步转动。 当高压 油泵向油缸内供油， 活 塞 上 升 ， 带动工作台向上 运动， 从而进行 试 样 的 拉 伸 、 剪 切 试 验 和 抗 压 试 验 。拉 伸 和 剪 切 试 验 在移动横梁和 上 横梁之间 进行 ， 抗 压 试 验 在工作台和 移动横梁之间 进行 。 2、 测 力 系统采用液 压 摆...
