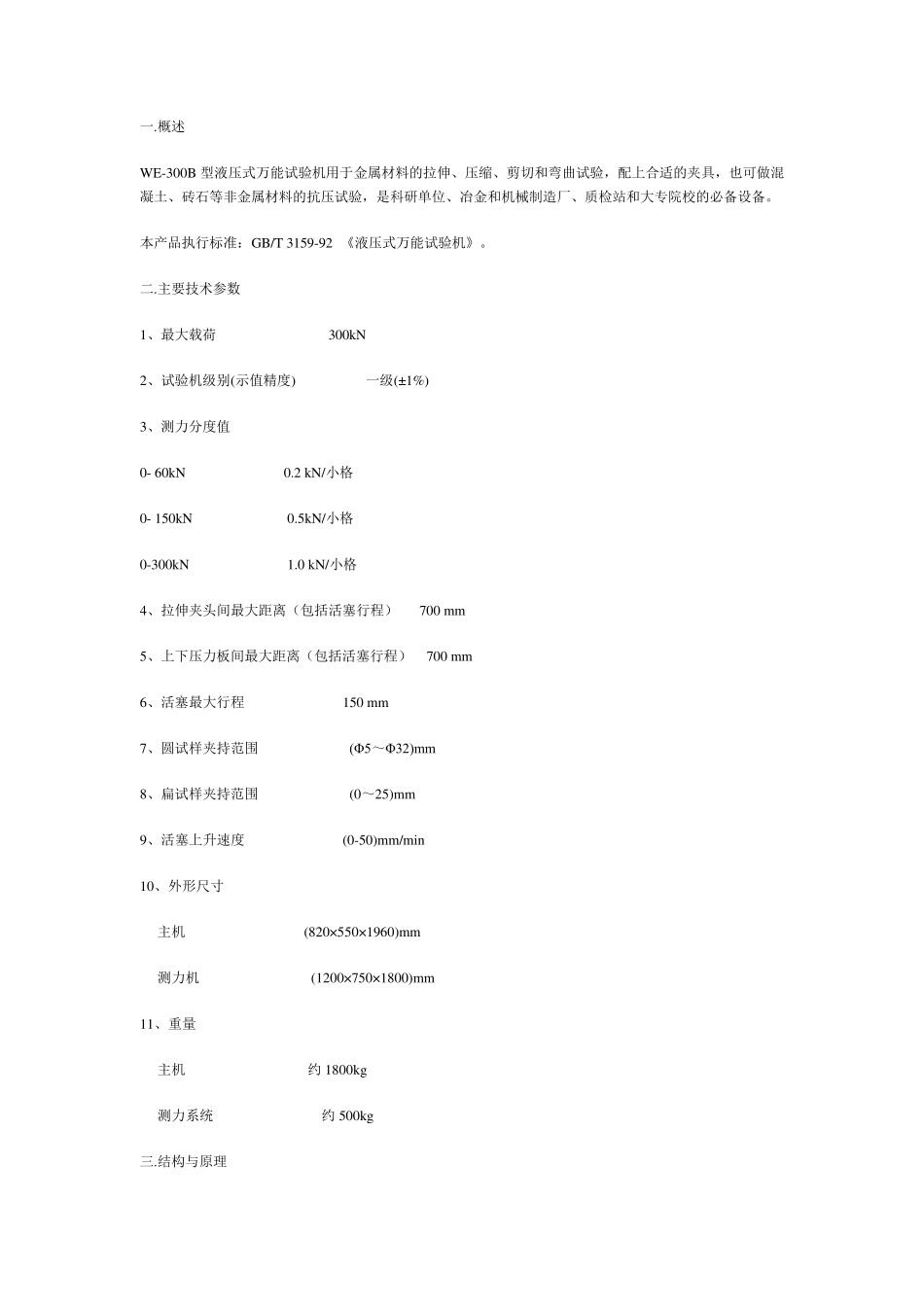

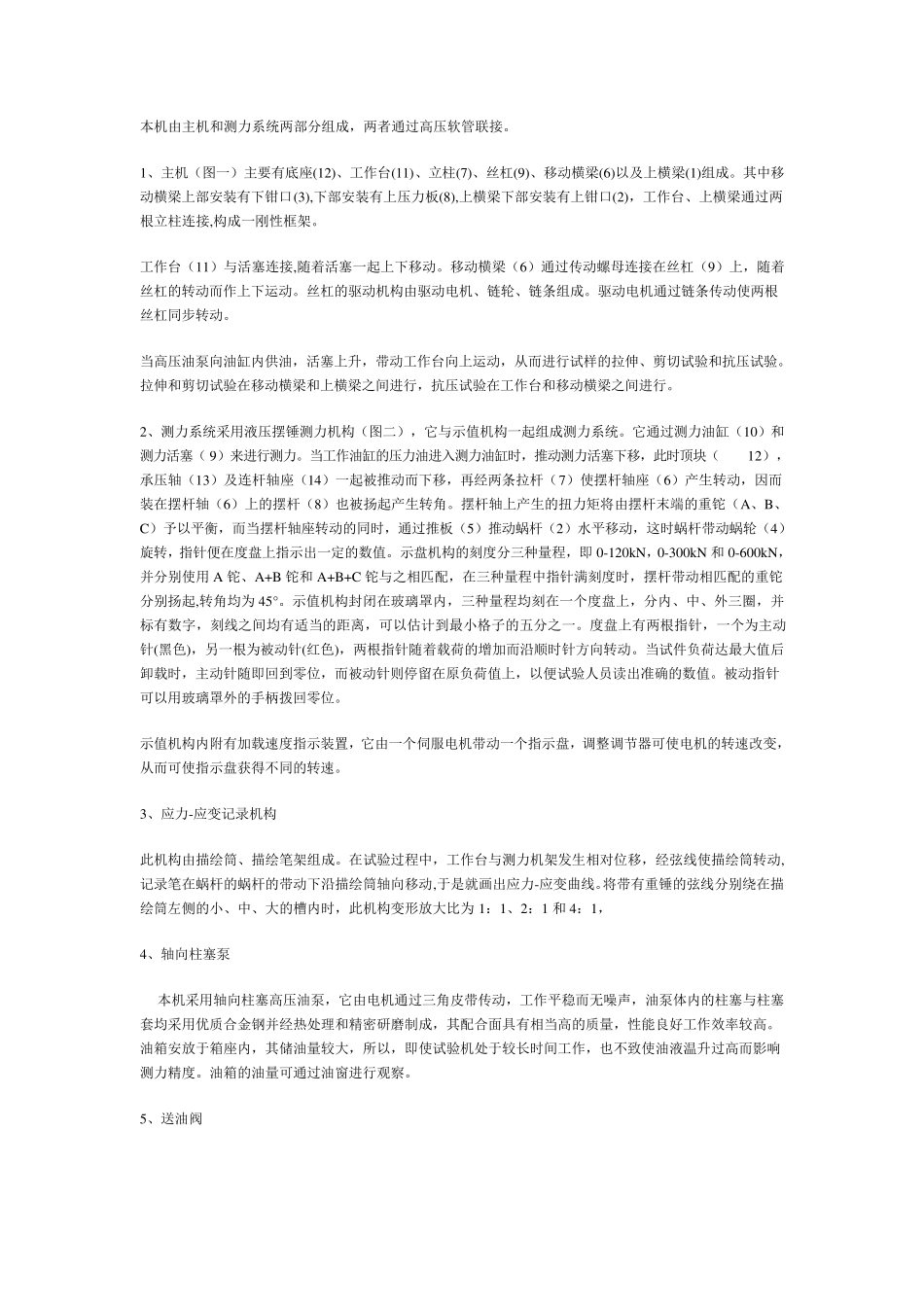

一.概述 WE-300B 型液压式万能试验机用于金属材料的拉伸、压缩、剪切和弯曲试验，配上合适的夹具，也可做混凝土、砖石等非金属材料的抗压试验，是科研单位、冶金和机械制造厂、质检站和大专院校的必备设备。 本产品执行标准：GB/T 3159-92 《液压式万能试验机》。 二.主要技术参数 1、最大载荷 300kN 2、试验机级别(示值精度) 一级(±1%) 3、测力分度值 0- 60kN 0.2 kN/小格 0- 150kN 0.5kN/小格 0-300kN 1.0 kN/小格 4、拉伸夹头间最大距离（包括活塞行程） 700 mm 5、上下压力板间最大距离（包括活塞行程） 700 mm 6、活塞最大行程 150 mm 7、圆试样夹持范围 (Φ5～Φ32)mm 8、扁试样夹持范围 (0～25)mm 9、活塞上升速度 (0-50)mm/min 10、外形尺寸 主机 (820×550×1960)mm 测力机 (1200×750×1800)mm 11、重量 主机 约 1800kg 测力系统 约 500kg 三.结构与原理 本机由主机和测力系统两部分组成，两者通过高压软管联接。 1、主机（图一）主要有底座(12)、工作台(11)、立柱(7)、丝杠(9)、移动横梁(6)以及上横梁(1)组成。其中移动横梁上部安装有下钳口(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2)，工作台、上横梁通过两根立柱连接,构成一刚性框架。 工作台（11）与活塞连接,随着活塞一起上下移动。移动横梁（6）通过传动螺母连接在丝杠（9）上，随着丝杠的转动而作上下运动。丝杠的驱动机构由驱动电机、链轮、链条组成。驱动电机通过链条传动使两根丝杠同步转动。 当高压油泵向油缸内供油，活塞上升，带动工作台向上运动，从而进行试样的拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。 2、测力系统采用液压摆锤测力机构（图二），它与示值机构一起组成测力系统。它通过测力油缸（10）和测力活塞（ 9）来进行测力。当工作油缸的压力油进入测力油缸时，推动测力活塞下移，此时顶块（12），承压轴（13）及连杆轴座（14）一起被推动而下移，再经两条拉杆（7）使摆杆轴座（6）产生转动，因而装在摆杆轴（6）上的摆杆（8）也被扬起产生转角。摆杆轴上产生的扭力矩将由摆杆末端的重铊（A、B、C）予以平衡，而当摆杆轴座转动的同时，通过推板（5）推动蜗杆（2）水平移动，这时蜗杆带动蜗轮（4）旋转，指针便在度盘上指示出一定的数值。示盘机构的刻度分三种量程，即 0-120kN，0-300kN 和0-600kN，并分别使用 A 铊、A...
