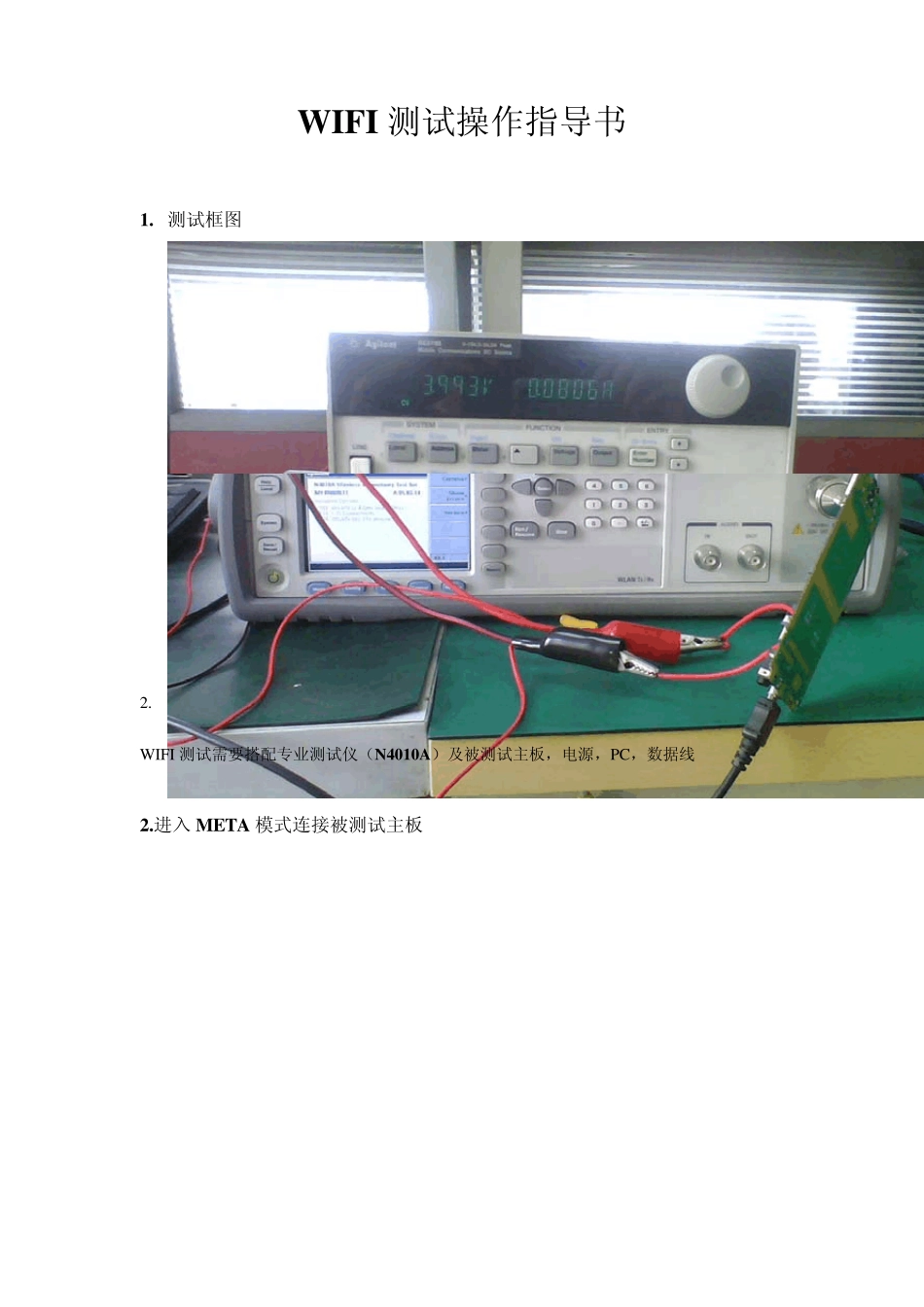

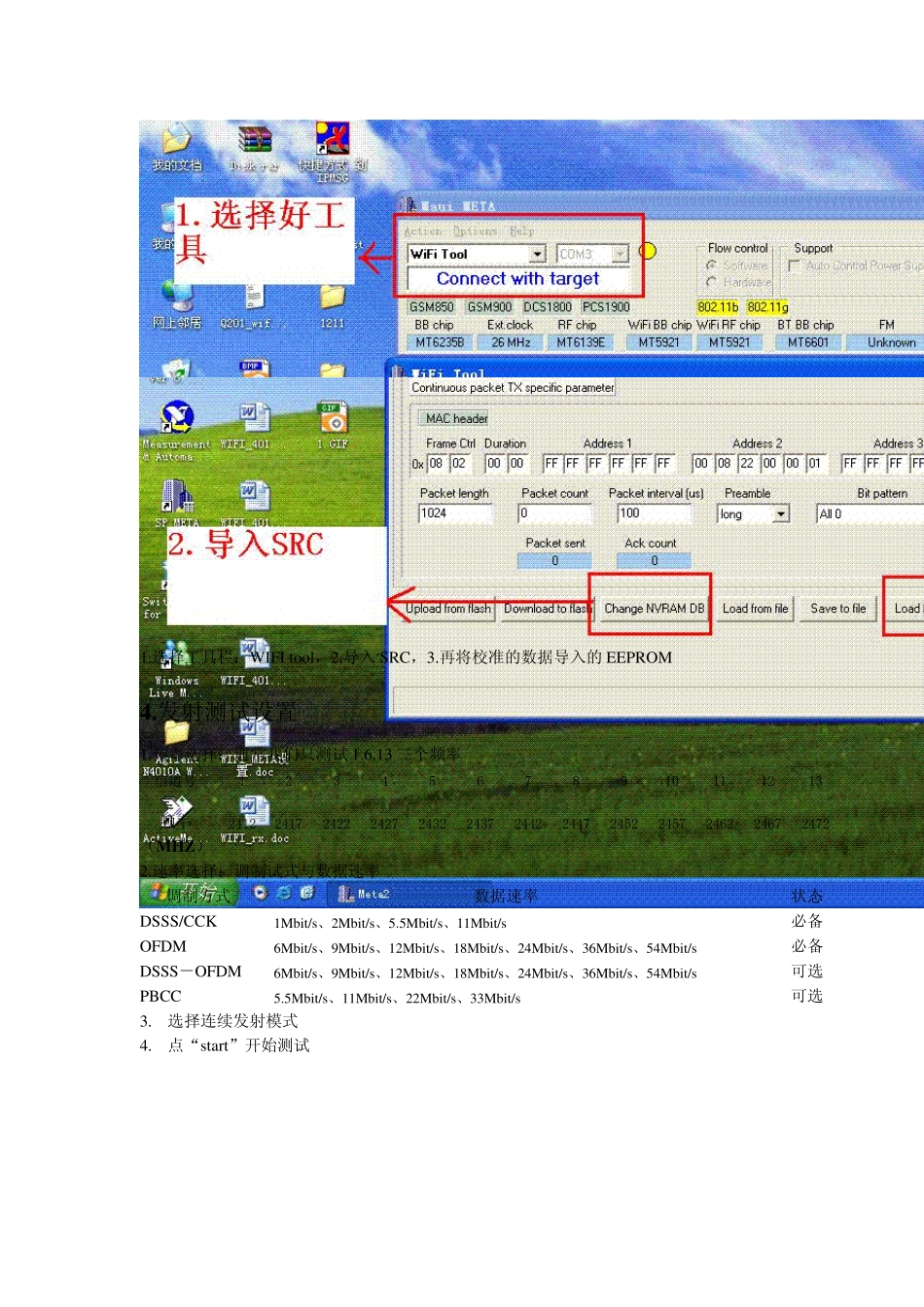

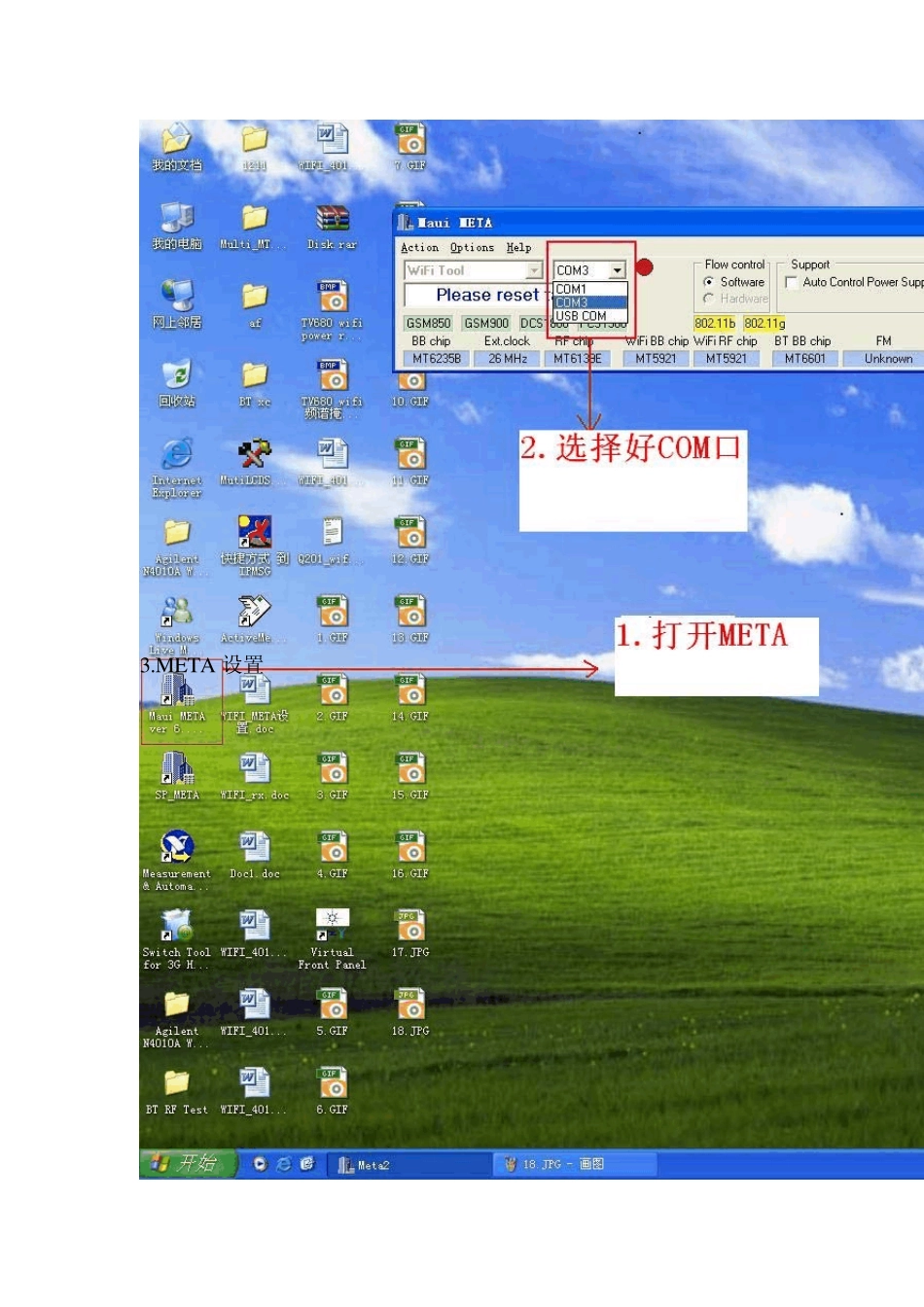

W IFI 测试操作指导书 1. 测试框图 2. W IFI 测试需要搭配专业测试仪(N4010A)及被测试主板,电源,PC,数据线 2.进入 META 模式连接被测试主板 3.META 设置 1.选择工具栏:WIFI tool,2.导入SRC,3.再将校准的数据导入的EEPROM 4.发射测试设置 1.频率选择:通常我们只测试1.6.13 三个频率 信道号 1 2 3 4 5 6 7 8 9 10 11 12 13 频率(MHZ) 2412 2417 2422 2427243224372442244724522457 2462 246724722.速率选择:调制试式与数据速率 调制方式 数据速率 状态 DSSS/CCK 1Mbit/s、2Mbit/s、5.5Mbit/s、11Mbit/s 必备 OFDM 6Mbit/s、9Mbit/s、12Mbit/s、18Mbit/s、24Mbit/s、36Mbit/s、54Mbit/s 必备 DSSS-OFDM 6Mbit/s、9Mbit/s、12Mbit/s、18Mbit/s、24Mbit/s、36Mbit/s、54Mbit/s 可选 PBCC 5.5Mbit/s、11Mbit/s、22Mbit/s、33Mbit/s 可选 3. 选择连续发射模式 4. 点“start”开始测试 5.WIFI 测试工具 Agilent 专门为N4010A 做了一个测试工具,打开桌面上的专用工具 1. 新建一个测试,点“creat” 2. 选择对应测试频点 3. 1Mbit/s 、2Mbit/s、5.5Mbit/s、11Mbit/s(802.11B)其它速率(11a/g) 6.发射功率测试(Transmitter Average Pow er Test) 1.点“format-indepentent measu rement”进入功率测试项 2.按“force-mu lti”读取功率值 测试内容 最大输出功率 测试信道 1 6 13 信号速率 11Mbit/s、6Mbit/s、54Mbit/s 测试标准(传导) CCK:14dBm《P《17dBm OFDM:12dBm《P《15dBm 规范 IEEE802.11b/802.11a/g 7.发射中心频率容限(Transmitter center frequency tolerance) 1.cck 制式:点“DSSS standards measurements”进入测试 2.OFDM 制式:点“OFDM standards measurements”进入测试 测试内容 发射中心频率容限 测试信道 1 6 13 信号速率 11Mbit/s、6Mbit/s、54Mbit/s 测试标准 +/-10ppm(24KHZ) 规范 IEEE802.11b/802.11a/g 8.码片时钟频率容限(transmitter chip clokc frencey tolerance) 1.点“DSSS Demod”进入测试项 2.点“force multi”读取“chip clk err”值 测试内容 码片时钟频率容限 测试信道 1 6 13 信号速率 11Mbit/s(CCK) 测试标准 +/-10ppm(24KHZ) 规范 IEEE802.11b 8.符号进钟频率容限(sy mbol clock frencency tolerance) 1.点“OFDM Demod...
