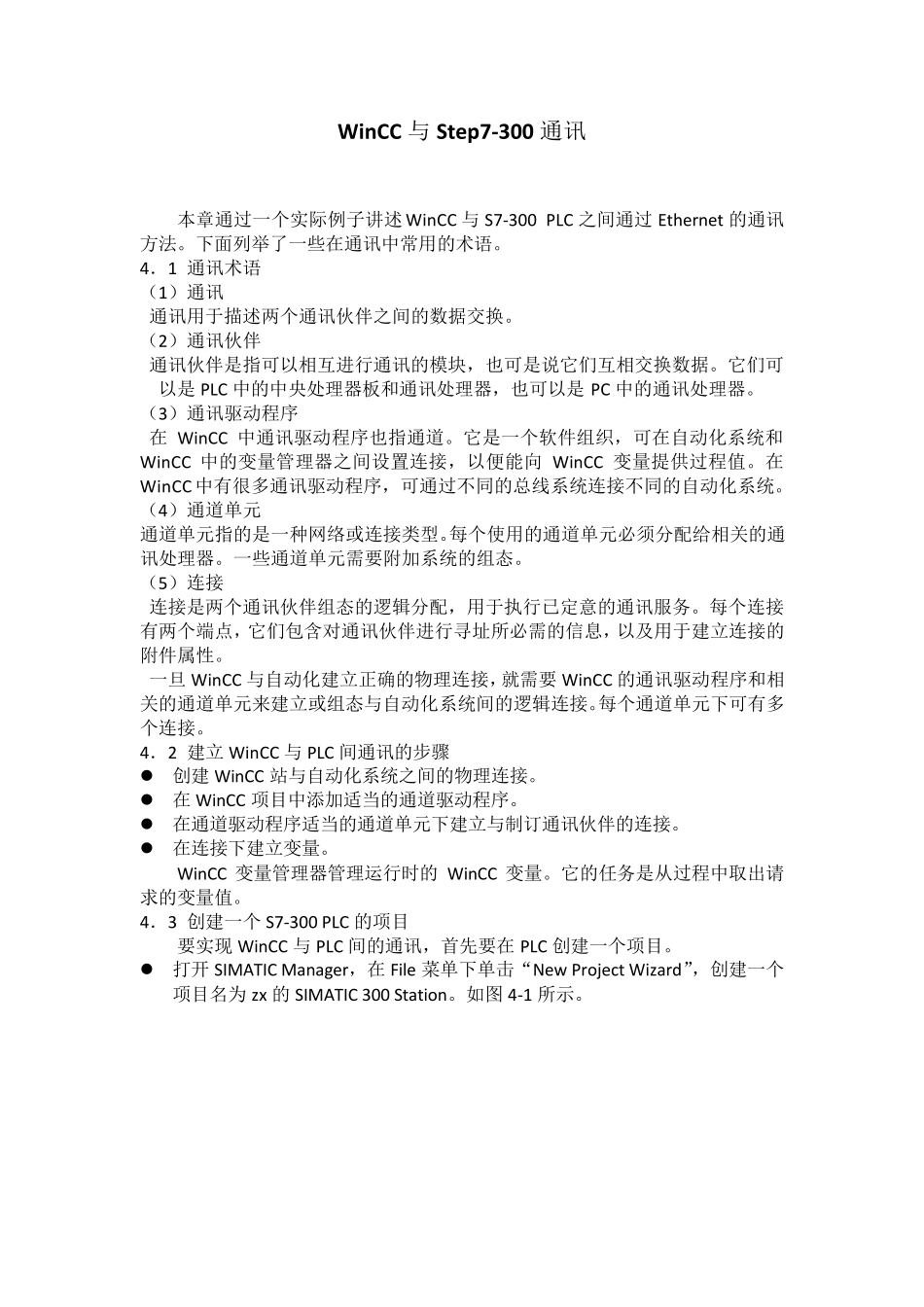

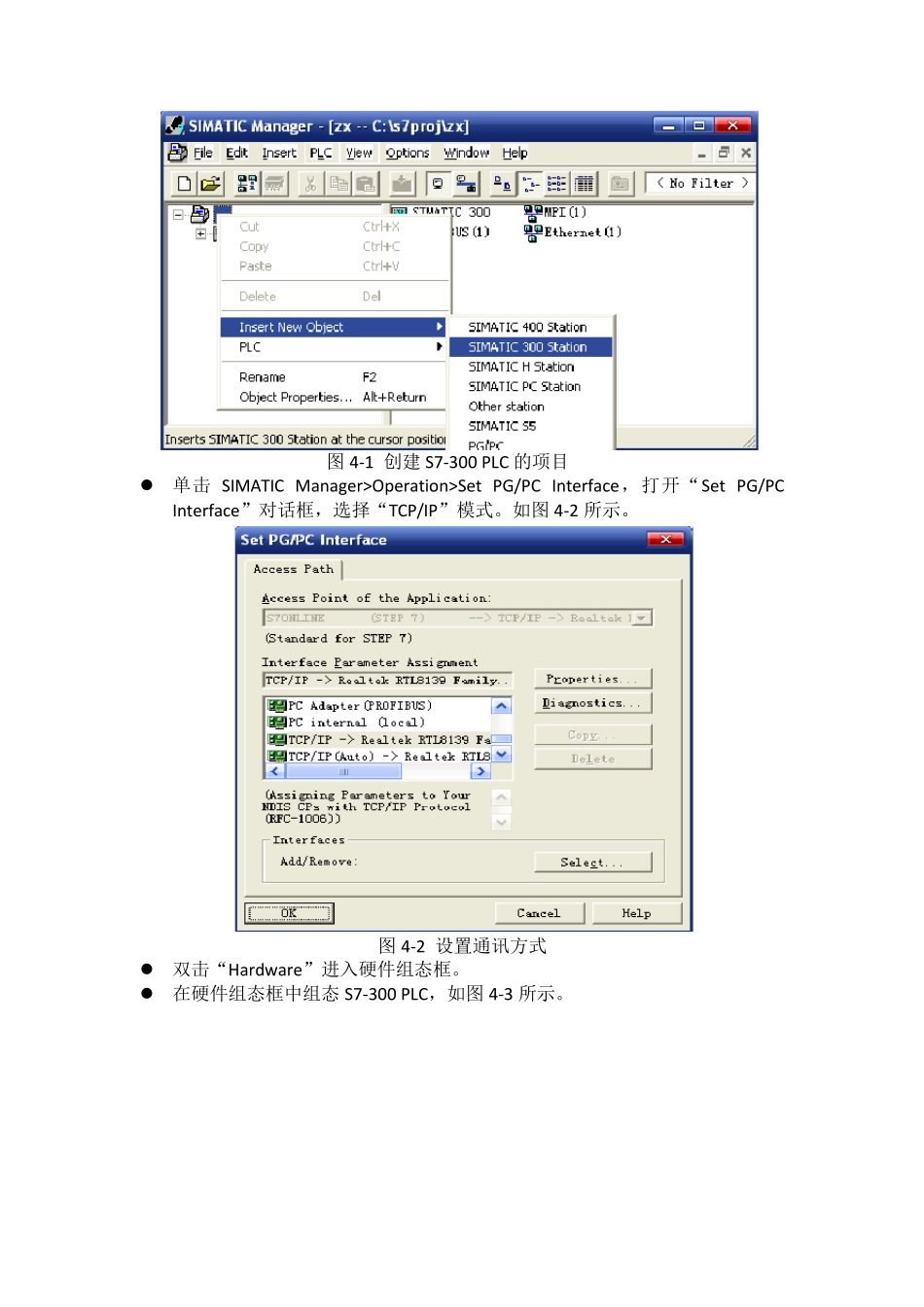

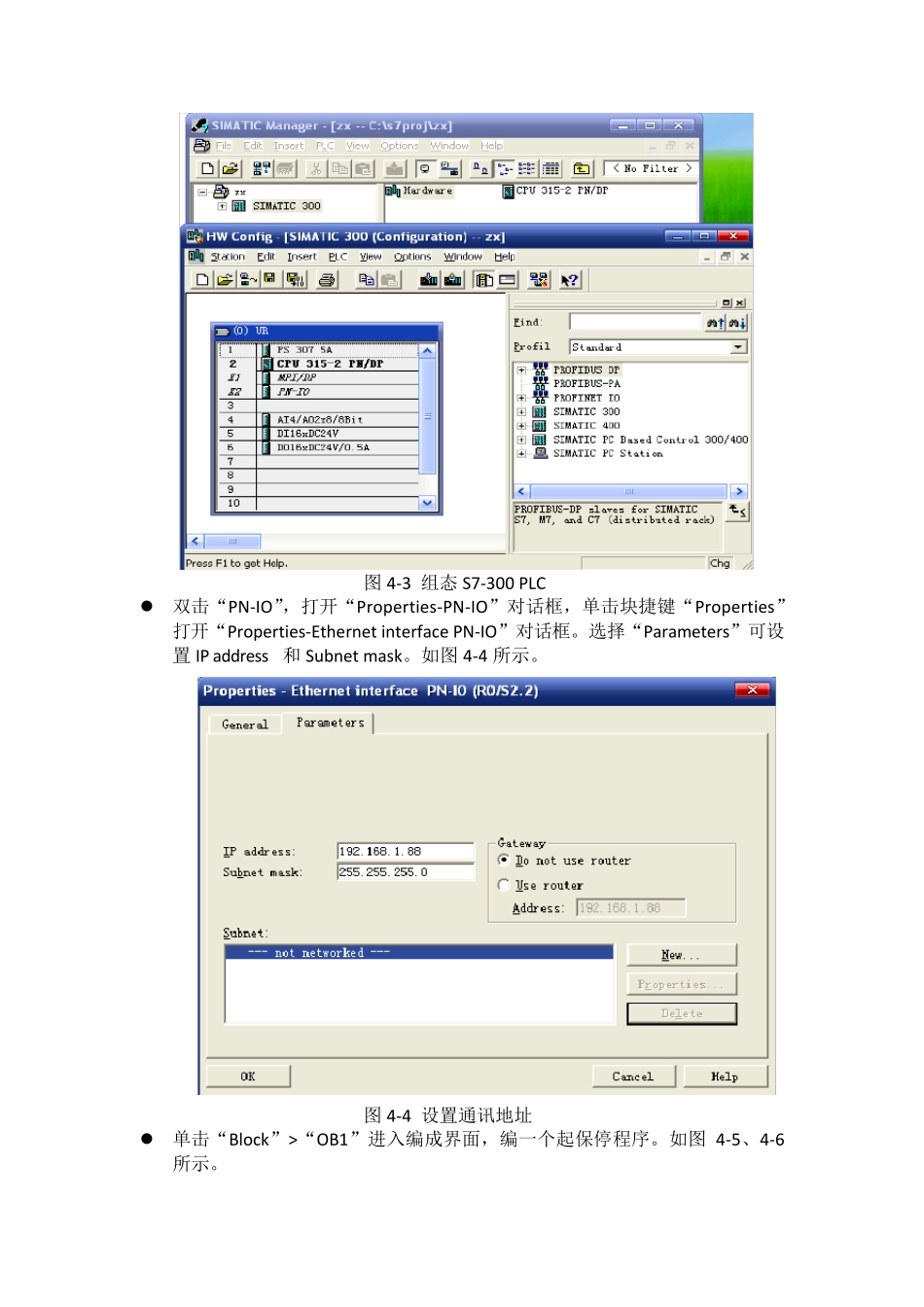

WinCC 与 Step7-300 通讯 本章通过一个实际例子讲述 WinCC 与 S7-300 PLC 之间通过 Ethernet 的通讯方法。下面列举了一些在通讯中常用的术语。 4．1 通讯术语 （1）通讯 通讯用于描述两个通讯伙伴之间的数据交换。 （2）通讯伙伴 通讯伙伴是指可以相互进行通讯的模块，也可是说它们互相交换数据。它们可以是 PLC 中的中央处理器板和通讯处理器，也可以是 PC 中的通讯处理器。 （3）通讯驱动程序 在 WinCC 中通讯驱动程序也指通道。它是一个软件组织，可在自动化系统和WinCC 中的变量管理器之间设置连接，以便能向 WinCC 变量提供过程值。在WinCC 中有很多通讯驱动程序，可通过不同的总线系统连接不同的自动化系统。 （4）通道单元 通道单元指的是一种网络或连接类型。每个使用的通道单元必须分配给相关的通讯处理器。一些通道单元需要附加系统的组态。 （5）连接 连接是两个通讯伙伴组态的逻辑分配，用于执行已定意的通讯服务。每个连接有两个端点，它们包含对通讯伙伴进行寻址所必需的信息，以及用于建立连接的附件属性。 一旦WinCC 与自动化建立正确的物理连接，就需要 WinCC 的通讯驱动程序和相关的通道单元来建立或组态与自动化系统间的逻辑连接。每个通道单元下可有多个连接。 4．2 建立WinCC 与 PLC 间通讯的步骤 创建WinCC 站与自动化系统之间的物理连接。 在 WinCC 项目中添加适当的通道驱动程序。 在通道驱动程序适当的通道单元下建立与制订通讯伙伴的连接。 在连接下建立变量。 WinCC 变量管理器管理运行时的 WinCC 变量。它的任务是从过程中取出请求的变量值。 4．3 创建一个 S7-300 PLC 的项目 要实现WinCC 与 PLC 间的通讯，首先要在 PLC 创建一个项目。 打开SIMATIC Manager，在 File 菜单下单击“New Project Wizard”，创建一个项目名为 zx 的 SIMATIC 300 Station。如图 4-1 所示。 图4-1 创建S7-300 PLC 的项目 单击SIMATIC Manager>Operation>Set PG/PC Interface，打开“Set PG/PC Interface”对话框，选择“TCP/IP”模式。如图4-2 所示。 图4-2 设置通讯方式 双击“Hardw are”进入硬件组态框。 在硬件组态框中组态 S7-300 PLC，如图4-3 所示。 图4-3 组态S7-300 PLC 双击“PN-IO”，打开“Properties-PN-IO”对话框，单击块捷键“Properties” 打开“Properties-Ethernet inte...
