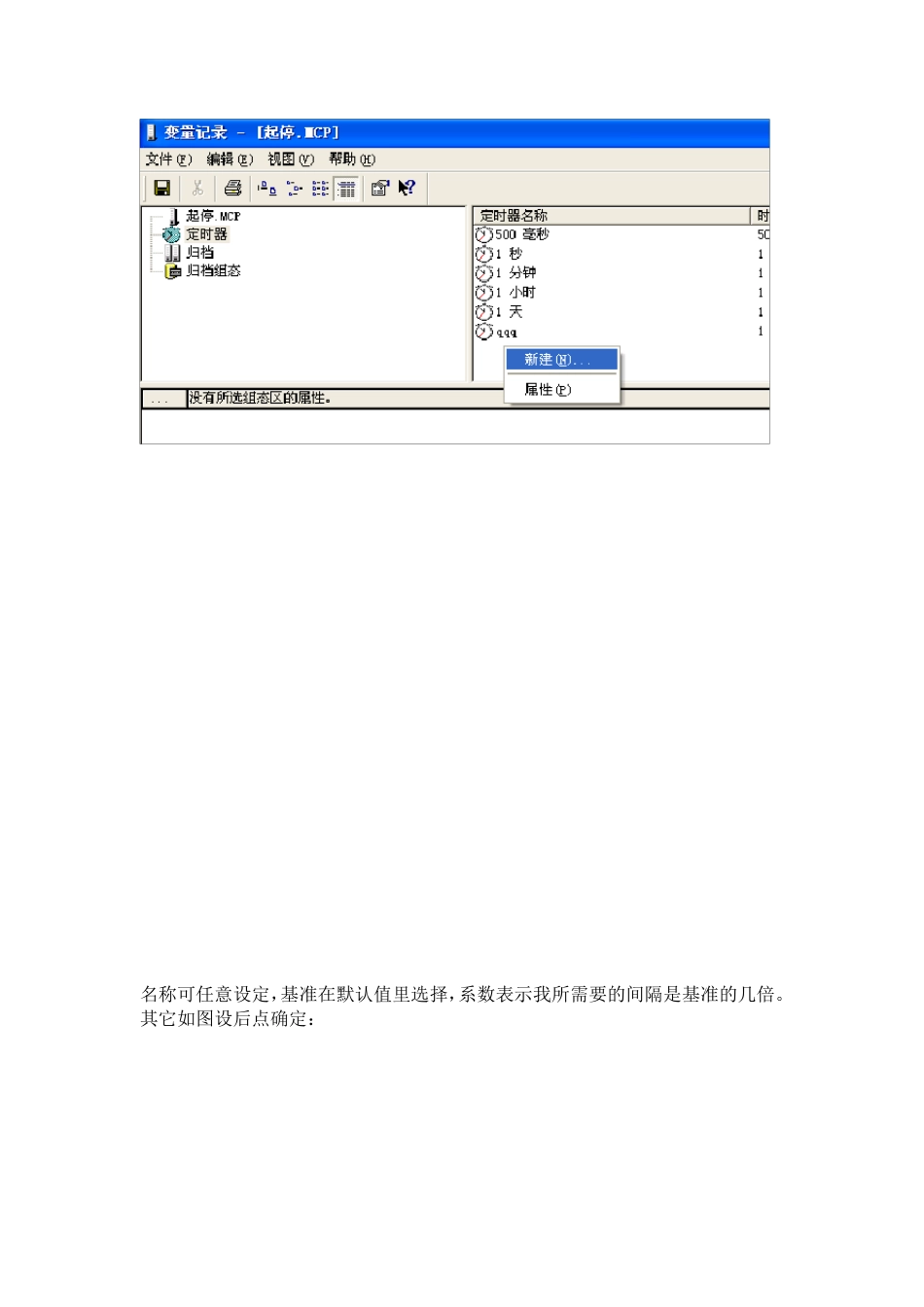

W CC 变量记录和组态与报警 1、变量记录： 打开组态软件 W CC 进入变量记录： 点击定时器（读取变量的周期值），除默认外可另添加： 名称可任意设定，基准在默认值里选择，系数表示我所需要的间隔是基准的几倍。其它如图设后点确定： 点归档： 点选择： 选中一个后点确定： 点完成即可，若想改变采集周期，可点变量属性： 可分别设置采集、归档/显示时间。 此为参数。 此为显示，若点击直接组态，则会有上下限值设定，当超限时画面只显示上下最大限值。 归档组态为默认，不用去改动设置。 完成后再保存。另需在计算机属性的起动里要给变量记录系统打勾才能正常调用。 2 、曲线组态： 点击画面编辑器里的控件： 双击出现的画面： +为添加曲线-为减少曲线。 名称可填写中文的实际名。选择归档/变量： 双击选中的变量可查看变量类型最后点确定： 一般选择线性连接，再选定线性粗细。 电击常规： 窗口标题为画面的总名称，显示标尺为鼠标点到曲线任一点时都自动读出该点数据；公共X 轴一般为时间轴共用，Y 轴若数据范围一样也可共用。 时间范围需选择。 标签可标中文实名；范围选择以实际值上下限填入，如0——150；标尺小数位为Y 轴分度小数位；小数位为显示数据小数位。 点击确定后完成： 3、查找历史曲线： 在 时 间 轴 里 点 击再在选择时间里点击选择时间里的要调看的时间段。 运行 W CC 当中若要改变画面可观度可点击分配参数重新设定：
