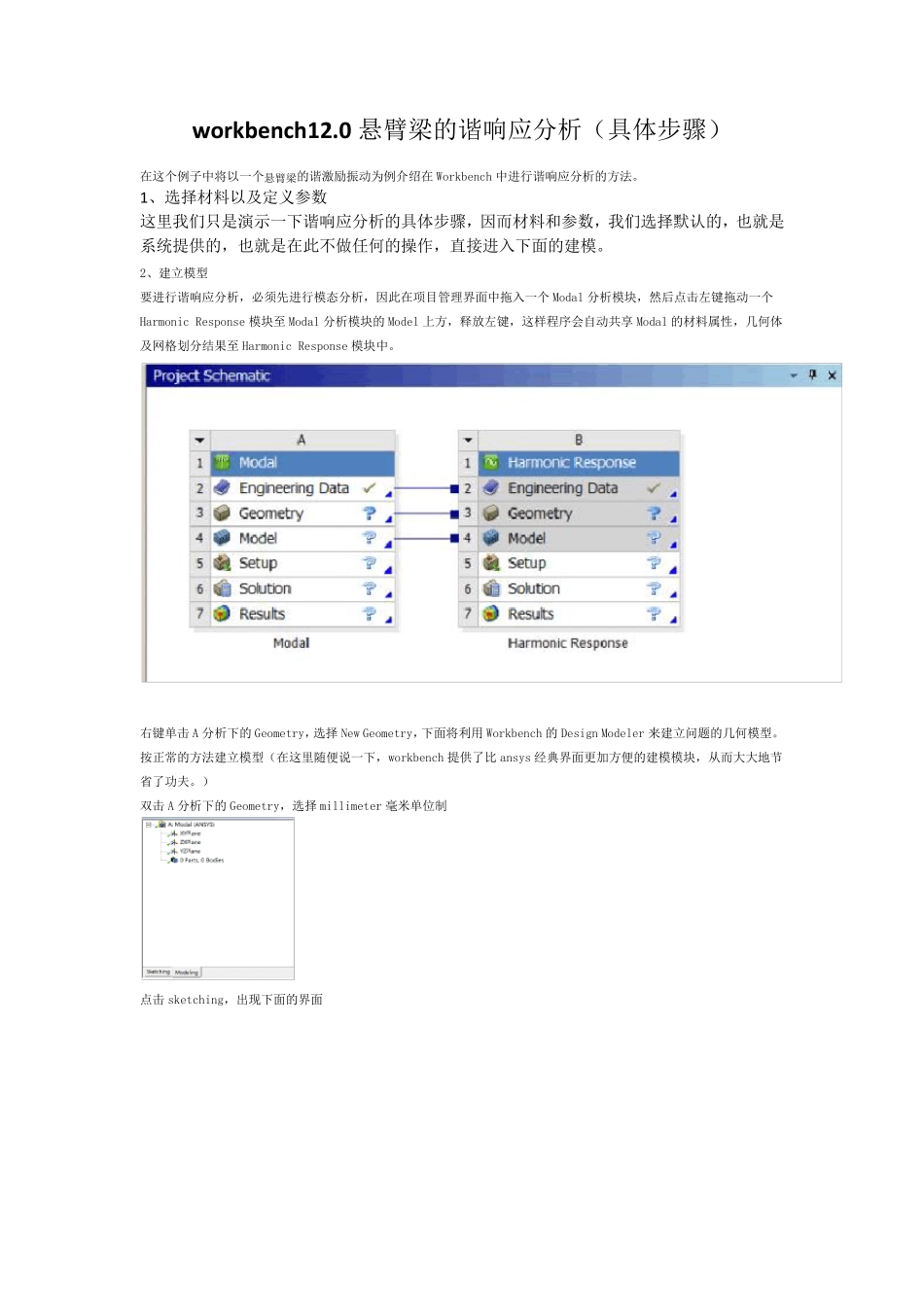

w orkbench12.0 悬臂梁的谐响应分析（具体步骤） 在这个例子中将以一个悬臂梁的谐激励振动为例介绍在Workbench 中进行谐响应分析的方法。 1 、选择材料以及定义参数 这里我们只是演示一下谐响应分析的具体步骤，因而材料和参数，我们选择默认的，也就是系统提供的，也就是在此不做任何的操作，直接进入下面的建模。 2、建立模型 要进行谐响应分析，必须先进行模态分析，因此在项目管理界面中拖入一个Modal 分析模块，然后点击左键拖动一个Harmonic Response 模块至 Modal 分析模块的Model 上方，释放左键，这样程序会自动共享 Modal 的材料属性，几何体及网格划分结果至 Harmonic Response 模块中。 右键单击 A 分析下的Geometry，选择 New Geometry，下面将利用 Workbench 的Design Modeler 来建立问题的几何模型。 按正常的方法建立模型（在这里随便说一下，workbench 提供了比 ansys 经典界面更加方便的建模模块，从而大大地节省了功夫。） 双击 A 分析下的Geometry，选择 millimeter 毫米单位制 点击 sketching，出现下面的界面 然后点击Z 轴，即在x-y 面上作图 接着点击circle 其实这里设置不设置对称都行，不影响分析效果，我们设置一下长度 点击dimensions 然后直接在图形中点击两条线，会出现两个尺寸 D2 接着修改尺寸，如下图所示 D2=40mm 然后点击extrude 接着在输入Depth=400mm 最后点击Generate 至此模型建立完毕 我们的模型就建立好了。从上面的步骤大家也可以了解到在Workbench 中创建梁的一般步骤。 点击右上角的关闭按钮，此模型已保存在分析文件中了。下面进入模态分析。 3. 模态分析 双击Model 单元进入分界面。 点击Solid 接着观察左下角 定义材料属性为默认的Structure Steel。也就是此处不做任何改动。 网格划分 点击右上角的mesh，修改划分尺寸 接着右击 mesh，点击 generate mesh，生成网格 选中右上角Modal，然后定义Support。将模型的一端定义一个 Fix Support。 随即点击两端的任一面，点击右下角的Apply。 点击Solve，求解。出现下面的框，表示求解正在进行。 继续 进修点击Solve，求解 程序默认求解了系统的前 6 阶固有频率，还可以查看相应的振型。 4. 谐响应分析 将 Modal 分析下的Fixed Support 拖到 Harmonic Response 分析下。 在梁的自由端定义一个谐激励力：Lodad--Force。FY=200N。Phase Angle 保持默认值0°...
