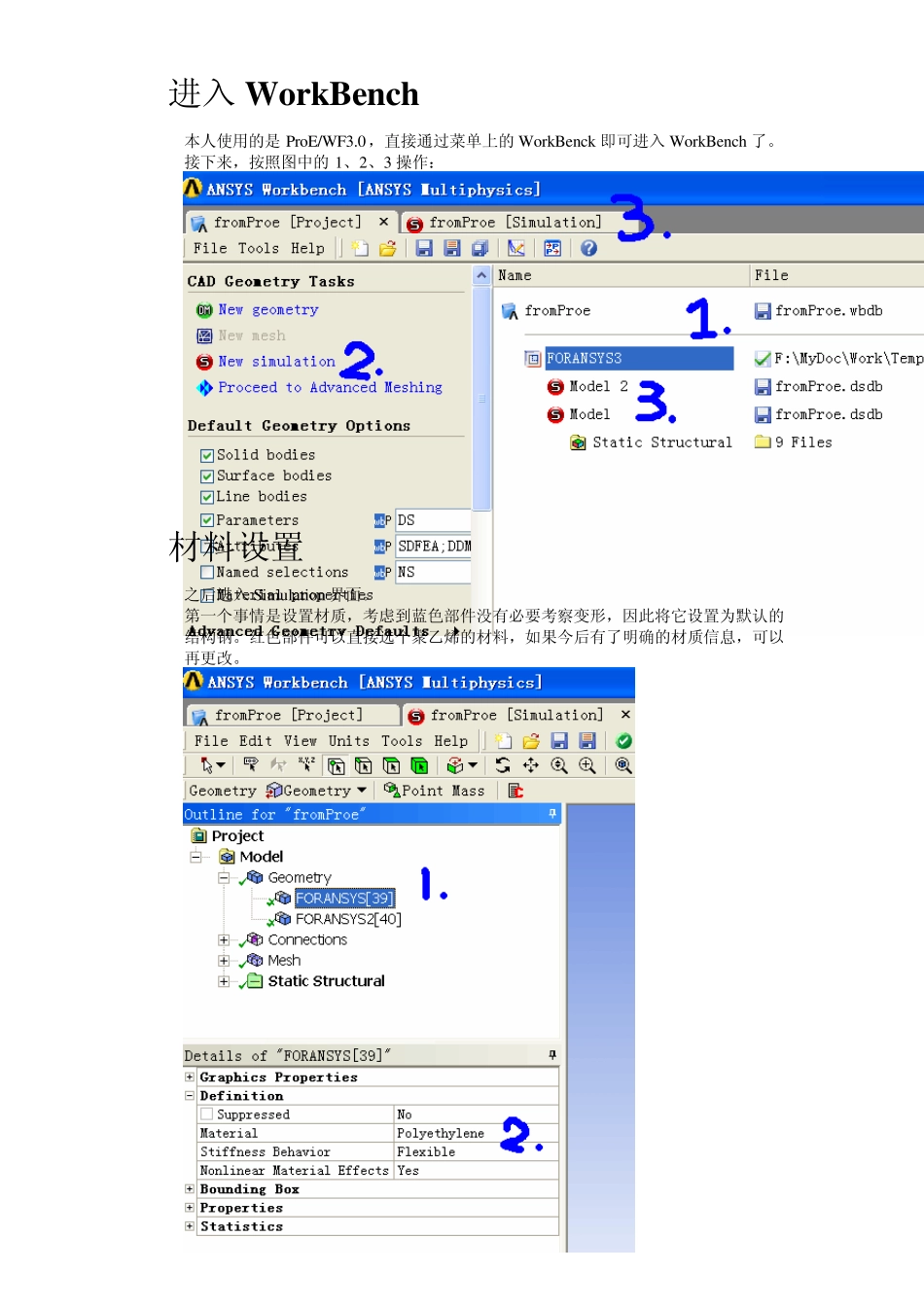

前言 WokBench 是众所周知的好东西，以下是自己琢磨的一个小应用，肯定有不对的地方，欢迎指出，便于大家共同提高。 问题描述 这是一个塑料小卡扣的例子，主要想使用WorkBench 了解在使用中，塑料件的变形是否足够。模型是用ProE 制作的，为了简化，只切取了关于变形的部分，如下图： 其中蓝色的部分是活动的，只有一个方向的运动，红色的部分是固定的。 大体的尺寸如下，单位是毫米： 进入WorkBench 本人使用的是ProE/WF3.0，直接通过菜单上的WorkBenck 即可进入WorkBench 了。 接下来，按照图中的1、2、3 操作： 材料设置 之后进入Simu lation 界面。 第一个事情是设置材质，考虑到蓝色部件没有必要考察变形，因此将它设置为默认的结构钢。红色部件可以直接选个聚乙烯的材料，如果今后有了明确的材质信息，可以再更改。 接触设置 在接触（Connections）中，添加一个手动接触区域 注意：在模型中，蓝色和红色部件的距离要控制好（这是由ProE 中，模型装配关系决定的），如果太近，软件将自动计算出一个接触区域，但对于这个例子，还需要手动扩大接触区域。如果距离太远，在手动设置Pinball 类型的接触区域时，Pinball 的半径要设得很大，可能导致无法计算。请参考上面的尺寸图纸调节两个部件之间的距离。 之后，设置接触面（2、3）：需要将两个部件在运动过程中，会接触的地方一一标出，千万不要加无用的面。 将Pinball Region 设置为 Radiu s 方式（4），并将Radiu s 设置一个合适的值（5），本例设置了 3 毫米（如图，会形成一个蓝色的大圆球），求解的时候软件会使用这个PinBall自动探测接触。 还需要将接触方式设置为无摩擦的（6）。 最后将接触面计算方式设置为 Adju st To Tou ch（7）。也可以尝试其他的方式，不过对于这个仅研究红色部件变形的例子就无所谓了。 关于单元格 WorkBench 中可以不自行划分单元格（在解算的时候，如果没有手动的设置，软件就会先自动划分），软件帮你自动产生。如果你的其他设置正确，即便是这个自动的值也能很精确了。 添加分析 这个分析用静力学就可以了（1）。 之后要设置Analy sis Setting（2）。将Nu ber Of Step 设置为2（3）。 注意： 1） 蓝色部件在运动的过程中，先压迫红色部件，再逐渐松开，因此必须将这个过程至少分解为至少两个阶段（阶段指“Step”）。 2） 对于一个阶段而言，Ansy s 求解时，会先考察它的开始和结束两个点的状...
