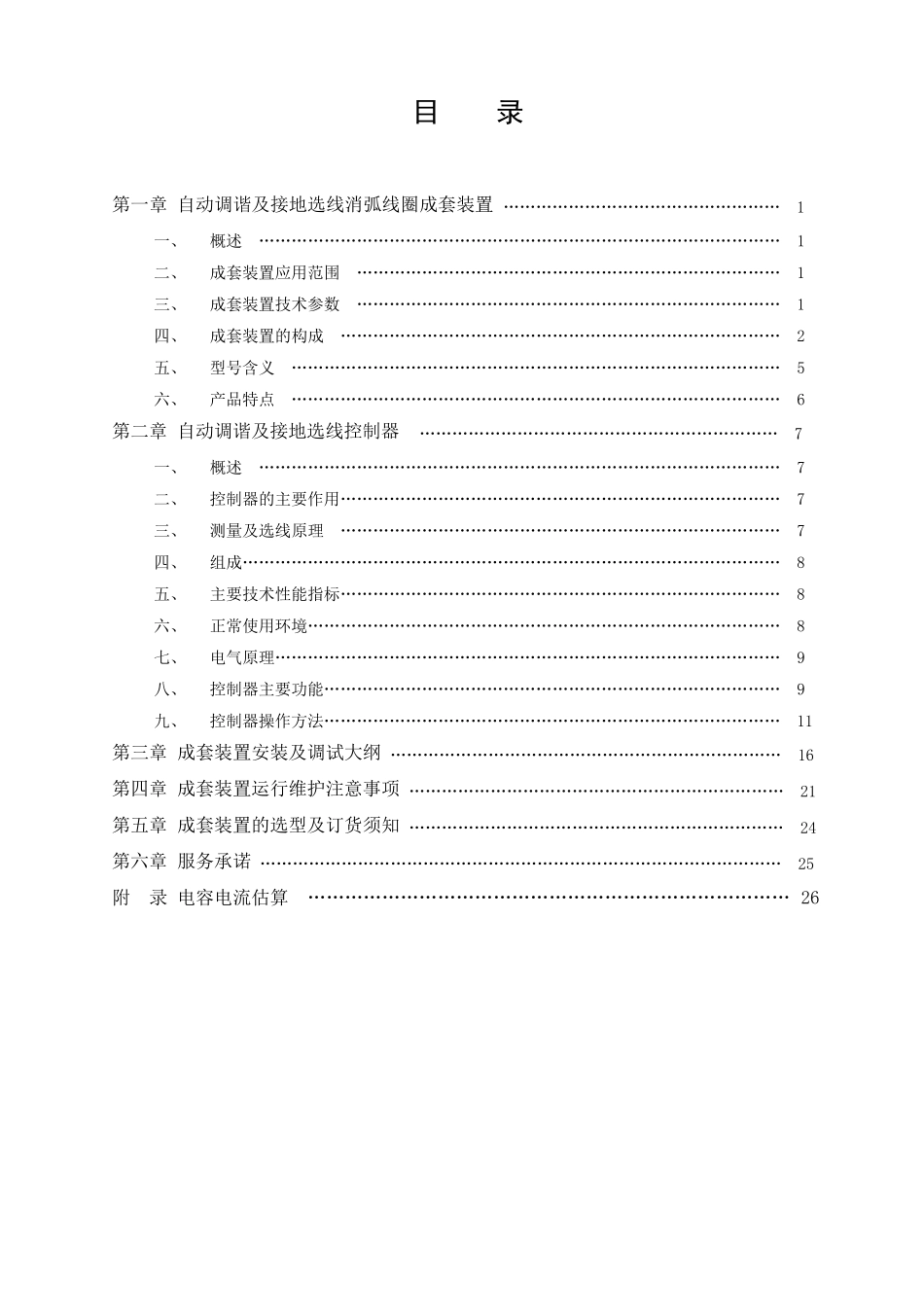

目 录 第一章 自动调谐及接地选线消弧线圈成套装置 …………………………………………… 1 一、 概述 …………………………………………………………………………………… 1 二、 成套装置应用范围 …………………………………………………………………… 1 三、 成套装置技术参数 …………………………………………………………………… 1 四、 成套装置的构成 ……………………………………………………………………… 2 五、 型号含义 ……………………………………………………………………………… 5 六、 产品特点 ……………………………………………………………………………… 6 第二章 自动调谐及接地选线控制器 ………………………………………………………… 7 一、 概述 …………………………………………………………………………………… 7 二、 控制器的主要作用……………………………………………………………………… 7 三、 测量及选线原理 ……………………………………………………………………… 7 四、 组成……………………………………………………………………………………… 8 五、 主要技术性能指标……………………………………………………………………… 8 六、 正常使用环境…………………………………………………………………………… 8 七、 电气原理………………………………………………………………………………… 9 八、 控制器主要功能………………………………………………………………………… 9 九、 控制器操作方法………………………………………………………………………… 11 第三章 成套装置安装及调试大纲 ……………………………………………………………… 16 第四章 成套装置运行维护注意事项 …………………………………………………………… 21 第五章 成套装置的选型及订货须知 …………………………………………………………… 24 第六章 服务承诺 …………………………………………………………………………………… 25 附 录 电容电流估算 …………………………………………………………………… 26 WXHK 系 列 自 动 调 谐 及 接 地 选 线 消 弧 线 圈 成 套 装 置 使 用 说 明 书 第 页 1 第一章 自动调谐及接地选线消弧线圈成套装置 一、 概述 电 力 系 ...
