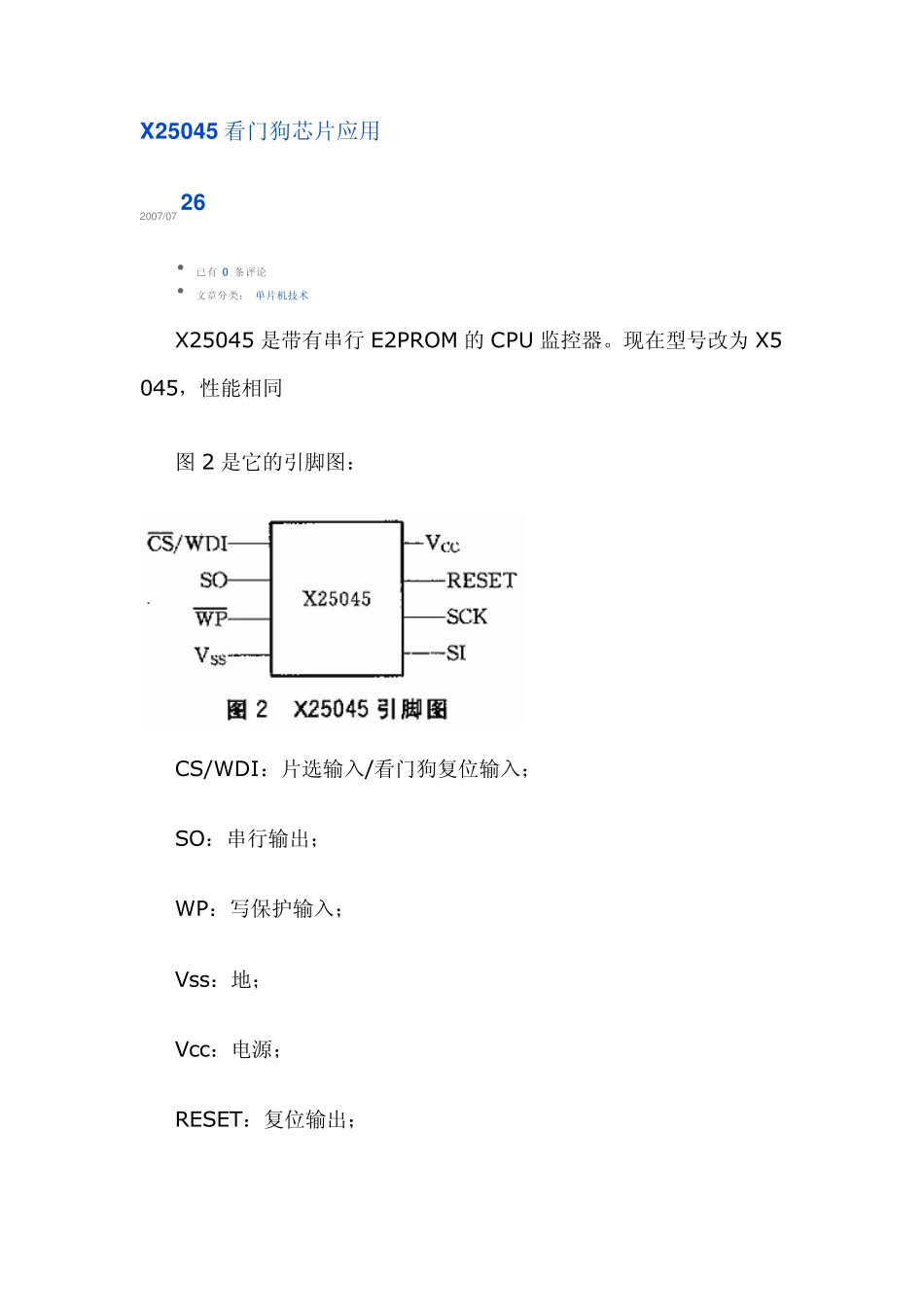

X25045看门狗芯片应用_第1页
1/12
X25045看门狗芯片应用_第2页
2/12

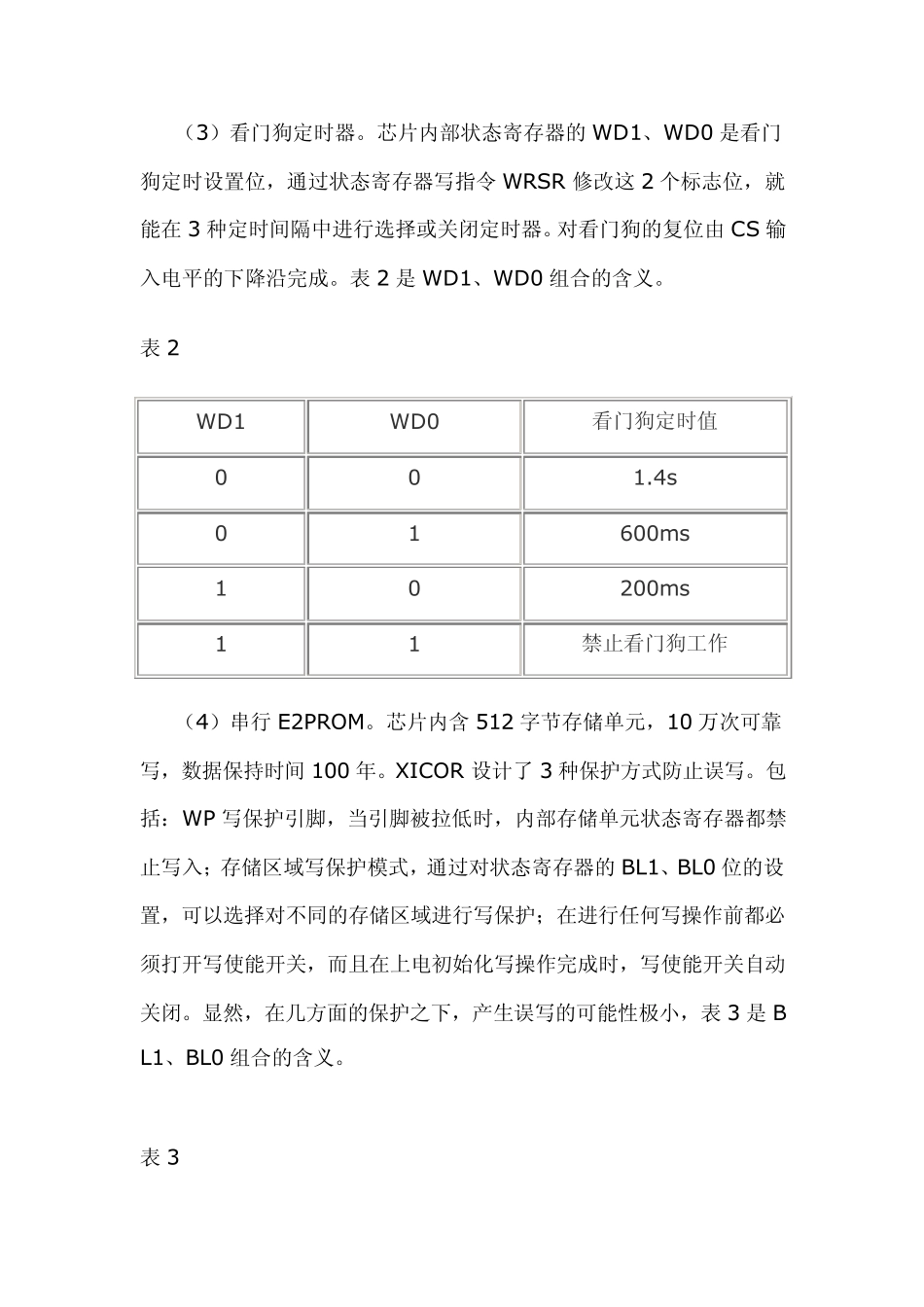

X25045看门狗芯片应用_第3页
3/12
X25045 看门狗芯片应用 2 0 0 7 /0 7 26  已有 0 条评论  文章分类: 单片机技术 X25045 是带有串行E2PROM 的CPU 监控器。现在型号改为 X5045,性能相同 图 2 是它的引脚图: CS/WDI:片选输入/看门狗复位输入; SO:串行输出; WP:写保护输入; Vss:地; Vcc:电源; RESET:复位输出; SCK:同步时钟输入; SI:串行输入。 X25045 的状态寄存器描述器件的当前状态,各位意义如表1 所列。 表1 7 6 5 4 3 2 1 0 0 0 WD1 WD0 BL1 BL0 WEL WIP 其中,WD1、WD0 是看门狗定时时间设置位;BL1、BL0 是存储单元写保护区设置位;WEL 是只读标志,1 表明写使能开关打开;WIP 也是只读标志,1 代表芯片内部正处于写周期。电复位时,各位都被清零。 X25045 芯片功能包括以下 4 种: (1)上电复位控制。在对 X25045 通电时,ERSET 引脚输出有效的复位信号,并保持至少 200ms,使 CPU 有效复位。 (2)电源电压监控。当检测到电源电压低于内部门槛电压 VTRIP时,RESET 输出复位信号,直至电源电压高于 VTRIP 并保持至少 200ms,复位信号才被撤消。VTRIP 的出厂值根据芯片型号不同共有 5个级别的电压范围。对于需要电源电压精确监控的应用,用户可以搭建编程电路,对芯片内 VTRIP 电压进行微调。 (3)看门狗定时器。芯片内部状态寄存器的WD1、WD0 是看门狗定时设置位,通过状态寄存器写指令 WRSR 修改这 2 个标志位,就能在 3 种定时间隔中进行选择或关闭定时器。对看门狗的复位由 CS 输入电平的下降沿完成。表 2 是 WD1、WD0 组合的含义。 表 2 WD1 WD0 看门狗定时值 0 0 1.4s 0 1 600ms 1 0 200ms 1 1 禁止看门狗工作 (4)串行 E2PROM。芯片内含 512 字节存储单元,10 万次可靠写,数据保持时间 100 年。XICOR 设计了 3 种保护方式防止误写。包括:WP 写保护引脚,当引脚被拉低时,内部存储单元状态寄存器都禁止写入;存储区域写保护模式,通过对状态寄存器的BL1、BL0 位的设置,可以选择对不同的存储区域进行写保护;在进行任何写操作前都必须打开写使能开关,而且在上电初始化写操作完成时,写使能开关自动关闭。显然,在几方面的保护之下,产生误写的可能性极小,表 3 是 BL1、BL0 组合的含义。 表 3 BL1 BL0 写保护的单元地址 0 0 没有保护 0 1 180H~1FFH 1 0 100H~1FFH 1 1 000H~1FFH 对...
