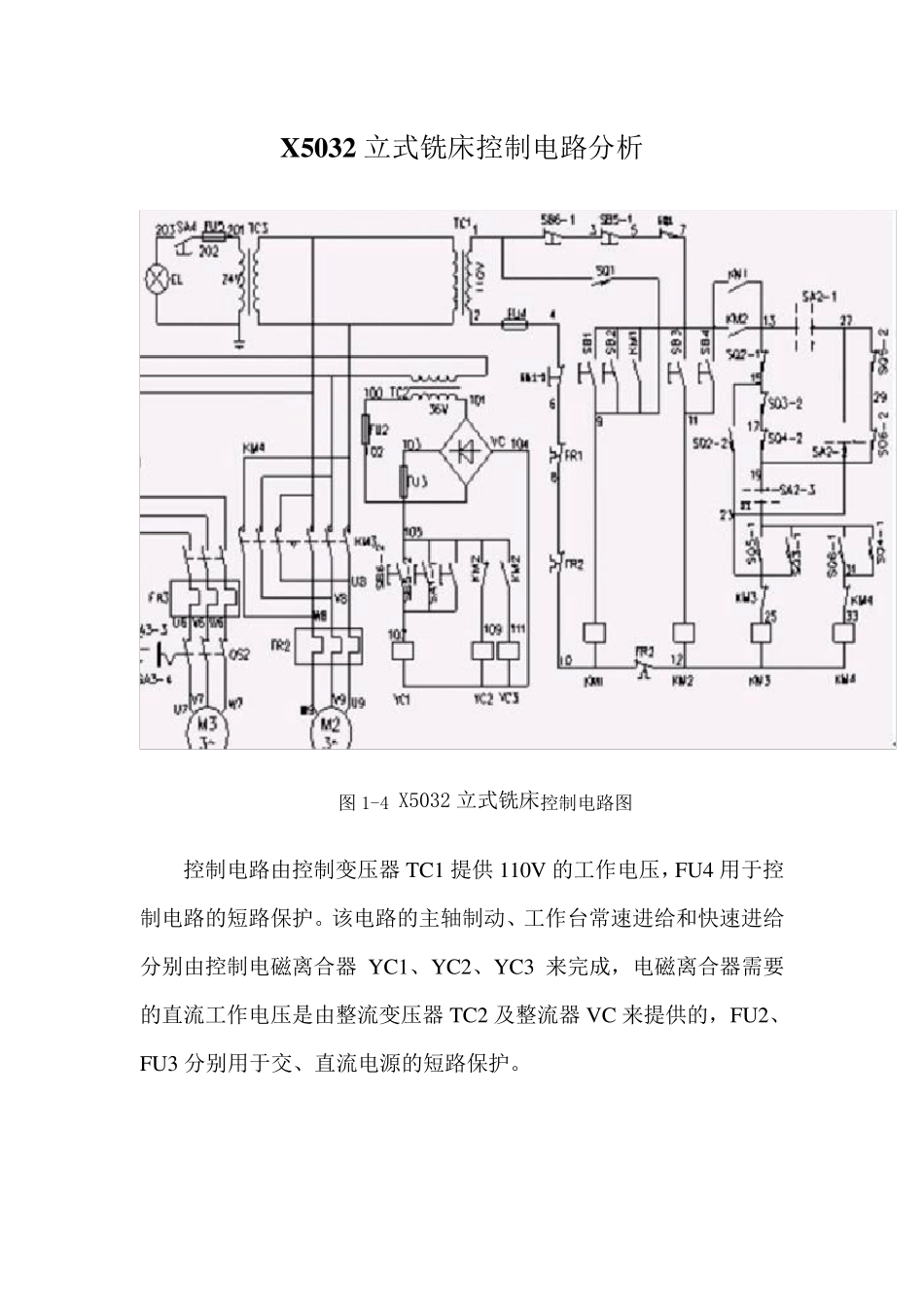

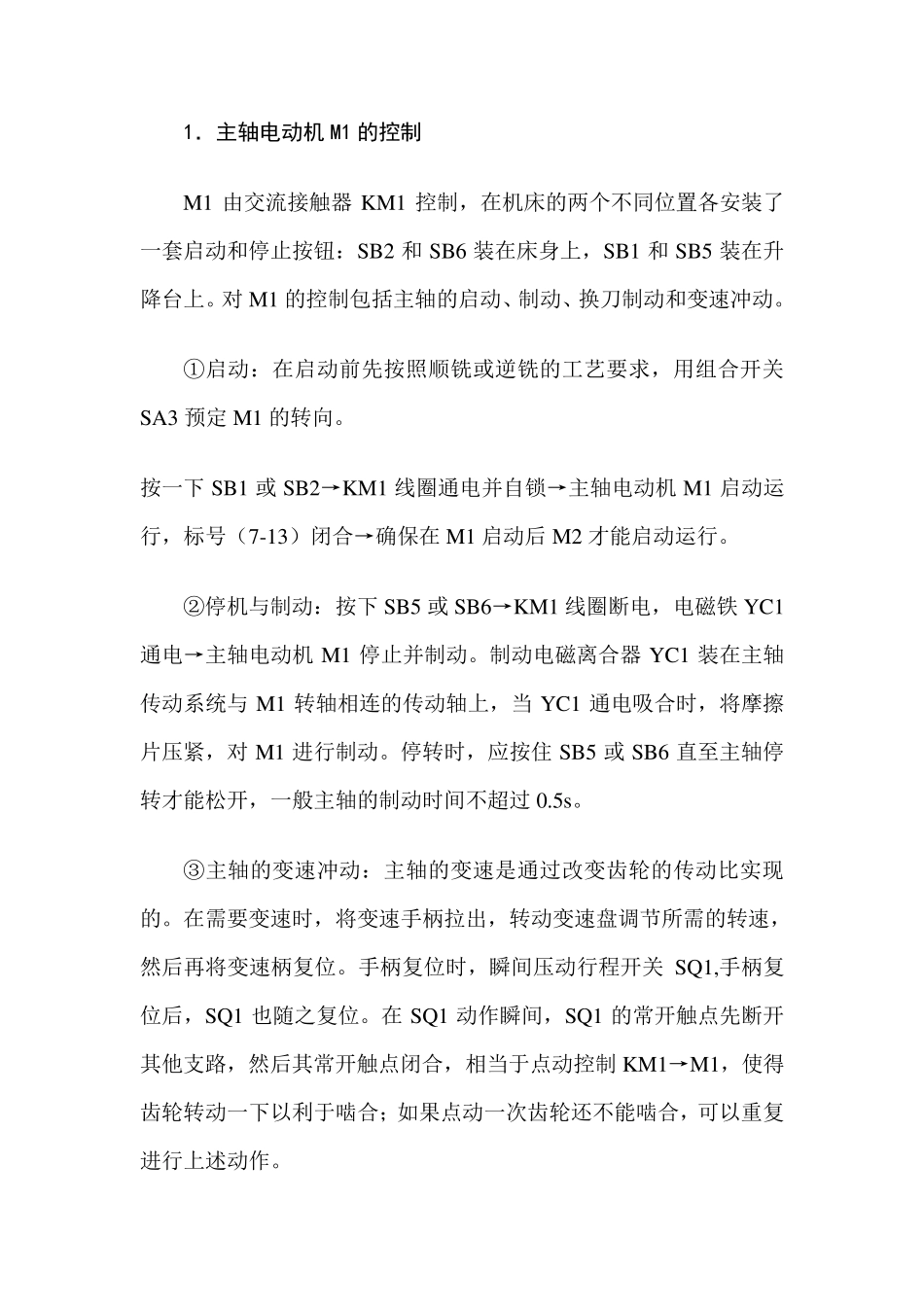

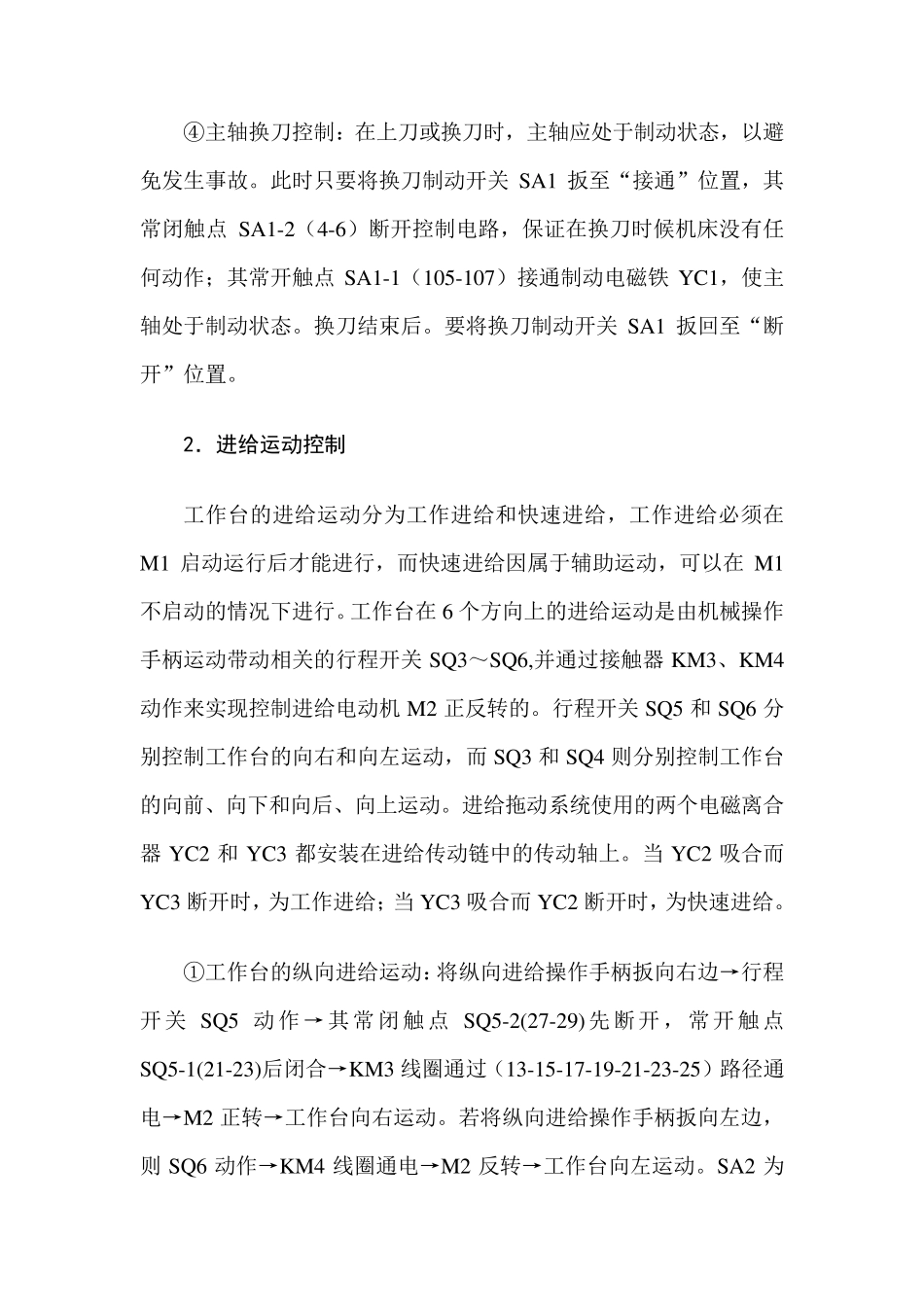

X 5032 立式铣床控制电路分析 图1-4 X5032 立式铣床控制电路图 控制电路由控制变压器TC1 提供110V 的工作电压，FU4 用于控制电路的短路保护。该电路的主轴制动、工作台常速进给和快速进给分别由控制电磁离合器YC1、YC2、YC3 来完成，电磁离合器需要的直流工作电压是由整流变压器TC2 及整流器VC 来提供的，FU2、FU3 分别用于交、直流电源的短路保护。 1．主轴电动机 M1 的控制 M1 由交流接触器KM1 控制，在机床的两个不同位置各安装了一套启动和停止按钮：SB2 和SB6 装在床身上，SB1 和SB5 装在升降台上。对M1 的控制包括主轴的启动、制动、换刀制动和变速冲动。 ①启动：在启动前先按照顺铣或逆铣的工艺要求，用组合开关SA3 预定M1 的转向。 按一下SB1 或SB2→KM1 线圈通电并自锁→主轴电动机M1 启动运行，标号（7-13）闭合→确保在M1 启动后 M2 才能启动运行。 ②停机与制动：按下SB5 或SB6→KM1 线圈断电，电磁铁 YC1通电→主轴电动机M1 停止并制动。制动电磁离合器YC1 装在主轴传动系统与 M1 转轴相连的传动轴上，当 YC1 通电吸合时，将摩擦片压紧，对M1 进行制动。停转时，应按住 SB5 或SB6 直至主轴停转才能松开，一般主轴的制动时间不超过 0.5s。 ③主轴的变速冲动：主轴的变速是通过改变齿轮的传动比实现的。在需要变速时，将变速手柄拉出，转动变速盘调节所需的转速，然后再将变速柄复位。手柄复位时，瞬间压动行程开关SQ1,手柄复位后，SQ1 也随之复位。在SQ1 动作瞬间，SQ1 的常开触点先断开其他支路，然后其常开触点闭合，相当于点动控制KM1→M1，使得齿轮转动一下以利于啮合； 如 果 点动一次 齿轮还 不能啮合，可 以重 复进行上述 动作。 ④主轴换刀控制：在上刀或换刀时，主轴应处于制动状态，以避免发生事故。此时只要将换刀制动开关SA1 扳至“接通”位置，其常闭触点 SA1-2（4-6）断开控制电路，保证在换刀时候机床没有任何动作；其常开触点 SA1-1（105-107）接通制动电磁铁 Y C1，使主轴处于制动状态。换刀结束后。要将换刀制动开关SA1 扳回至“断开”位置。 2．进给运动控制 工作台的进给运动分为工作进给和快速进给，工作进给必须在M1 启动运行后才能进行，而快速进给因属于辅助运动，可以在M1不启动的情况下进行。工作台在6 个方向上的进给运动是由机械操作手柄运动带动相关的行程开关SQ3～SQ6,并通过接触器 KM3、KM4动作来实现控制进给电动机 M2 ...
