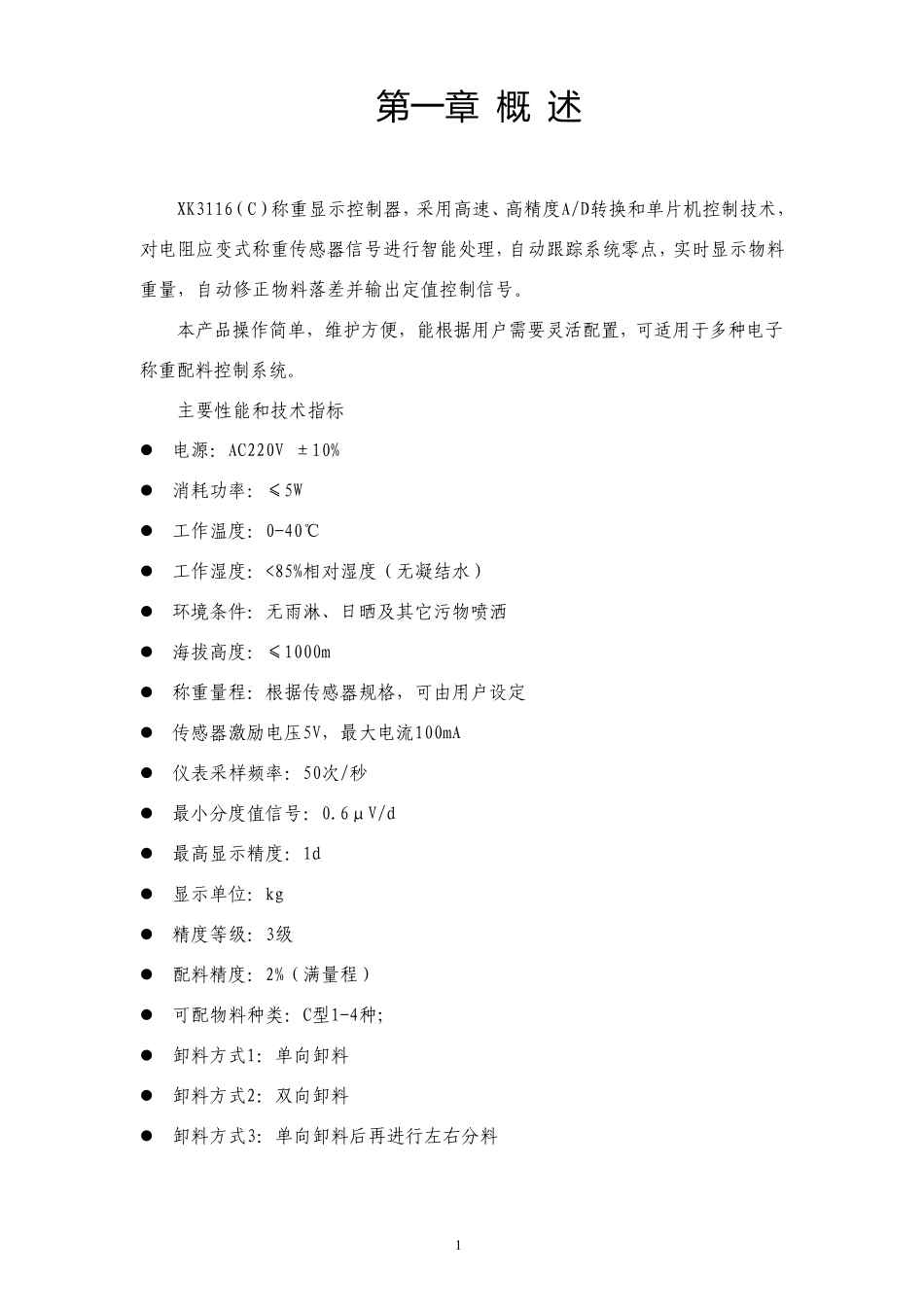

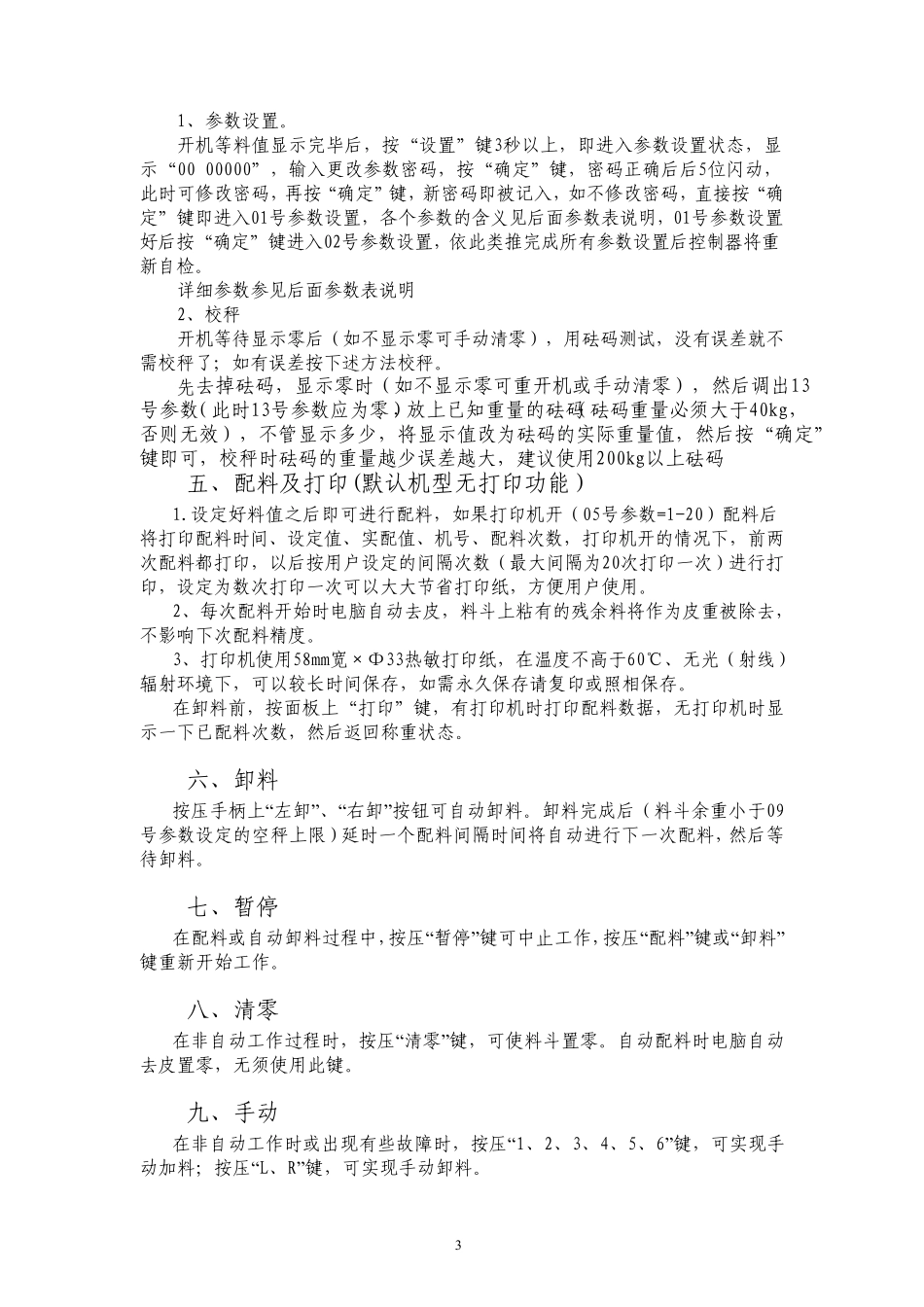

1第 一章 概 述XK3116（C）称重显示控制器，采用高速、高精度A/D转换和单片机控制技术，对电阻应变式称重传感器信号进行智能处理，自动跟踪系统零点，实时显示物料重量，自动修正物料落差并输出定值控制信号。本产品操作简单，维护方便，能根据用户需要灵活配置，可适用于多种电子称重配料控制系统。主要性能和技术指标电源：AC220V ±10%消耗功率：≤5W工作温度：0-40℃工作湿度：<85%相对湿度（无凝结水）环境条件：无雨淋、日晒及其它污物喷洒海拔高度：≤1000m称重量程：根据传感器规格，可由用户设定传感器激励电压5V，最大电流100mA仪表采样频率：50次/秒最小分度值信号：0.6μV/d最高显示精度：1d显示单位：kg精度等级：3级配料精度：2%（满量程）可配物料种类：C型1-4种；卸料方式1：单向卸料卸料方式2：双向卸料卸料方式3：单向卸料后再进行左右分料2第二章操作一、安装1. 控制柜应安装在：无雨淋、日晒及其它污物喷洒的环境中。2. 确保：传感器、手柄及其连线接头部位避免雨淋、进水，否则机器无法正常工作。3. 注意：传感线、手柄线不要与电源线并行，以减少电磁干扰，保证控制柜内部电脑可靠工作。4. 传感器的每个插头、连接部位请用塑料袋或其它防水物包扎好并打一个向上的拱形弯，以便防雨、防潮、防尘。5. 为安全起见，机箱外壳要可靠接地，接地也可以减少电磁干扰。二、开机接线无误后可开机，开机后先显示“0.0.0.0.0.0.0.0.-9.9.9.9.9.9.9.9.”一次，然后显示料1、料2、料3、料4、料5、料6的设定重量，最后显示单个“0”时表示零点误差在0.25个分度值内；显示其它值表示秤体上有物料。三、配方设置如果显示的配方不是所希望的，就需要重新设置，步骤如下：开机料值显示完毕后，按一下“设置”键然后松开将显示料1的设定值，即进入配方设置状态，按压一次“+” 键料1的个位数增加1，放开一下再按“+” 键个位数再增加1，如果一直按“+” 键则个位数增加到5后十位数开始增加，十位数增加到5后百位数开始增加，依此类推；按压一次“-” 键料1的个位数减少1，放开一下再按“-” 键个位数再减少1，如果一直按“-” 键则个位数减少到5后十位数开始减少，十位数减少到5后百位数开始减少，依此类推；“+”键和“-” 键配合使用即可实现预定值的设置。料1设定好后按“确定”键则进入料2的设定，依此类推完成所有料的设定后控制器将重新自检，显示完配方后即可进行配料。输完配方操作...
