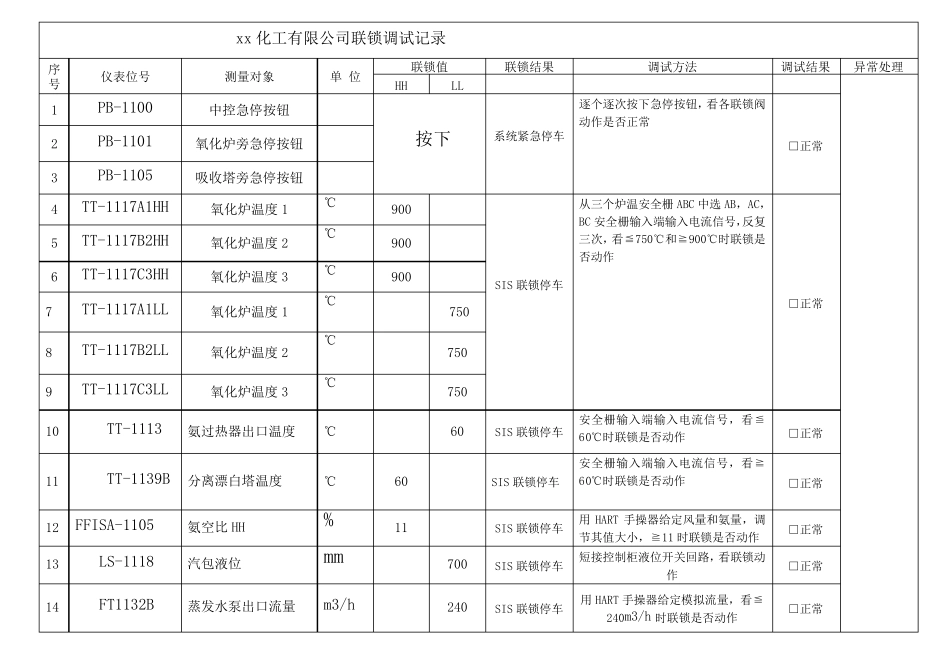

xx 化工有限公司联锁调试记录 序 号 仪表位号 测量对象 单 位 联锁值 联锁结果 调试方法 调试结果 异常处理 HH LL 1 PB-1100 中控急停按钮 按下 系统紧急停车 逐个逐次按下急停按钮，看各联锁阀动作是否正常 □正常 2 PB-1101 氧化炉旁急停按钮 3 PB-1105 吸收塔旁急停按钮 4 TT-1117A1HH 氧化炉温度1 ℃ 900 SIS 联锁停车 从三个炉温安全栅 ABC 中选 AB，AC，BC 安全栅输入端输入电流信号，反复三次，看≦750℃和≧900℃时联锁是否动作 □正常 5 TT-1117B2HH 氧化炉温度2 ℃ 900 6 TT-1117C3HH 氧化炉温度3 ℃ 900 7 TT-1117A1LL 氧化炉温度1 ℃ 750 8 TT-1117B2LL 氧化炉温度2 ℃ 750 9 TT-1117C3LL 氧化炉温度3 ℃ 750 10 TT-1113 氨过热器出口温度 ℃ 60 SIS 联锁停车 安全栅输入端输入电流信号，看≦60℃时联锁是否动作 □正常 11 TT-1139B 分离漂白塔温度 ℃ 60 SIS 联锁停车 安全栅输入端输入电流信号，看≧60℃时联锁是否动作 □正常 12 FFISA-1105 氨空比 HH % 11 SIS 联锁停车 用 HART 手操器给定风量和氨量，调节其值大小，≧11 时联锁是否动作 □正常 13 LS-1118 汽包液位 mm 700 SIS 联锁停车 短接控制柜液位开关回路，看联锁动作 □正常 14 FT1132B 蒸发水泵出口流量 m3/h 240 SIS 联锁停车 用 HART 手操器给定模拟流量，看≦240m3/h 时联锁是否动作 □正常 调试人员： 批准人： 审核： 日期： 15 LSA-1101A 氨蒸发器A 液位 mm 1500 SIS 联锁停车 用HART 手操器给定模拟液位，看液位≧1500mm 时联锁是否动作 □正常 % 71.7% 16 LSA-1101B 氨蒸发器B 液位 mm 1500 SIS 联锁停车 % 71.7% 17 FIA-1131B 汽包出口蒸汽流量LL Kg/h 15000 SIS 联锁停车 □正常 18 XV1101 阀位反馈 开 SIS 联锁停车 短接控制柜阀位开回路，看联锁动作 □正常 19 PSH-1105 气氨过热器出口压力 Mpa(G) 0.6 SIS 联锁停车 用HART 手操器给定模拟压力，看压力≧0.6Mpa 时联锁是否动作 □正常 20 FFISA-1105B 氨空比LL % 7.5 SIS 联锁停车 用HART 手操器给定风量和氨量，调节其值大小，看氨空≦7.5 时联锁情况 □正常 21 RL-P1102AB 蒸发水循环泵 同时停止 SIS 联锁停车 短接控制柜两台泵停止信号回路，看联锁是否动作 □正常 22 ITCC 机组停车信号 ITCC...
