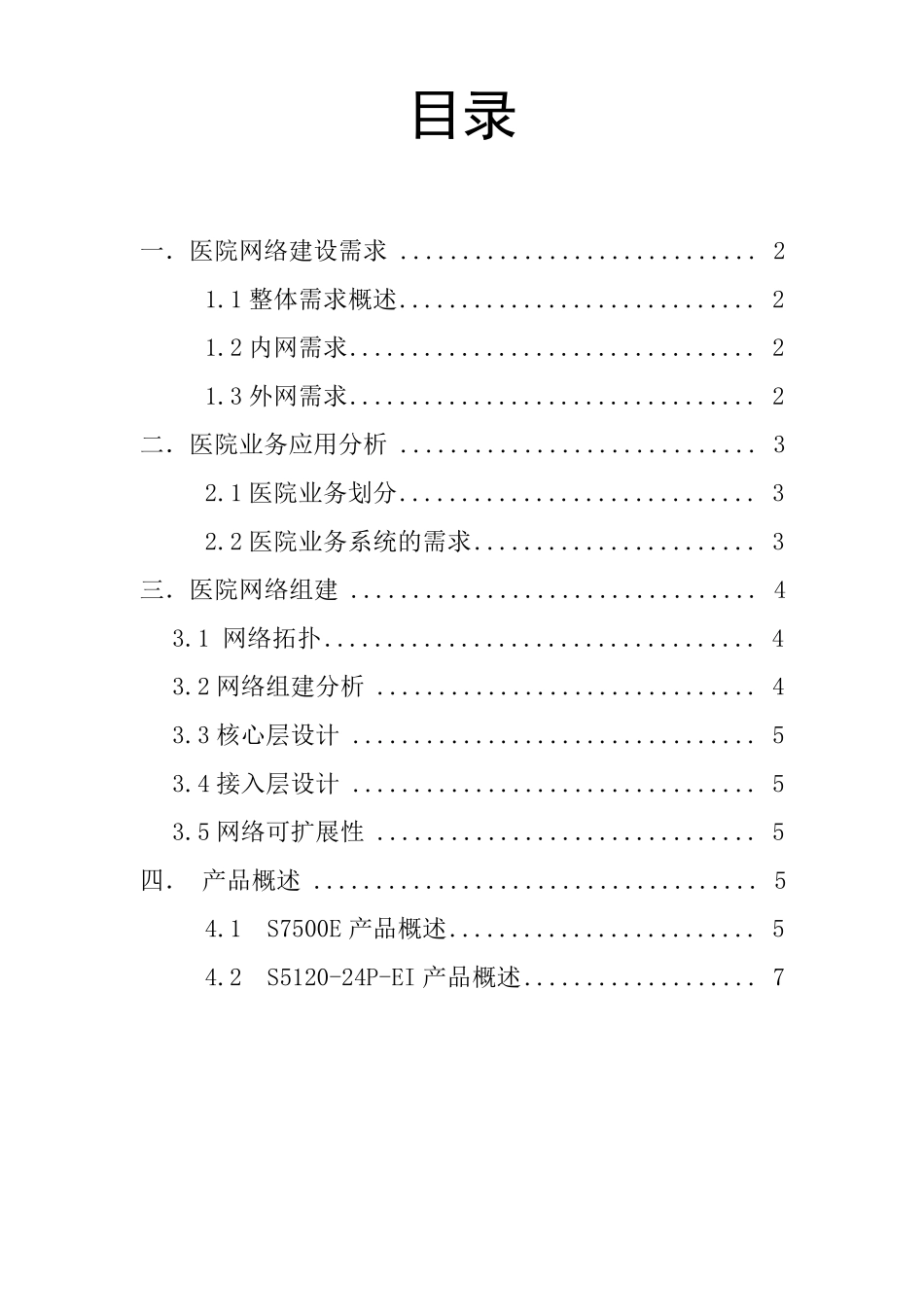

目录 一．医院网络建设需求 ............................. 2 1.1 整体需求概述 ............................. 2 1.2 内网需求 ................................. 2 1.3 外网需求 ................................. 2 二．医院业务应用分析 ............................. 3 2.1 医院业务划分 ............................. 3 2.2 医院业务系统的需求 ....................... 3 三．医院网络组建 ................................. 4 3.1 网络拓扑 ................................... 4 3.2 网络组建分析 ............................... 4 3.3 核心层设计 ................................. 5 3.4 接入层设计 ................................. 5 3.5 网络可扩展性 ............................... 5 四． 产品概述 .................................... 5 4.1 S7500E 产品概述 ......................... 5 4.2 S5120-24P-EI 产品概述 ................... 7 一．医院网络建设需求 1 .1 整体需求概述 1、为 HIS、PACS 等应用系统提供一个强有力的网络支撑平台； 2、网络设计不仅要体现当前网络多业务服务的发展趋势，同时需要具有最灵活的适应、扩展能力； 3、一体化网络平台：整合数据、语音和图像等多业务的端到端、以 IP 为基础的统一的一体化网络平台，支持多协议、多业务、安全策略、流量管理、服务质量管理、资源管理； 4、数据存储安全:医院信息系统的数据存储需要具有存储量大、扩充性强的特点。 5、医疗信息的安全保护，也是组要的环节，网络的设计不仅要考虑用户与服务器之间的互联互通，更要保护关键服务器的安全和内部用户的安全。 1 .2 内网需求 内网是医院核心网络系统，用于开展日常医疗业务（HIS、LIS、PACS、财务、体检系统等）的内部局域网，系统应稳定、实用和安全，具有高宽带、大容量和高速率等特点，并具备将来扩容和带宽升级的条件。 网络设计要求： 1、主干网络一台 7503E，全局 MSTP 链路冗余，千兆接入交换机实现千兆到桌面。 2、配备的网管软件应提供可视的形象化的图形界面，对整个网络中网络产品的全部端口进行监视和管理；（可选） 3、交换机互连采用多条链路捆绑，防止链路瓶颈，并提供链路冗余。 由于医疗行业的特殊性，医护人员和病患者之间需要频繁地在院内移动、同时处理大量的信息，要求网络具...
