XX电站电气设备交接试验报告VIP免费

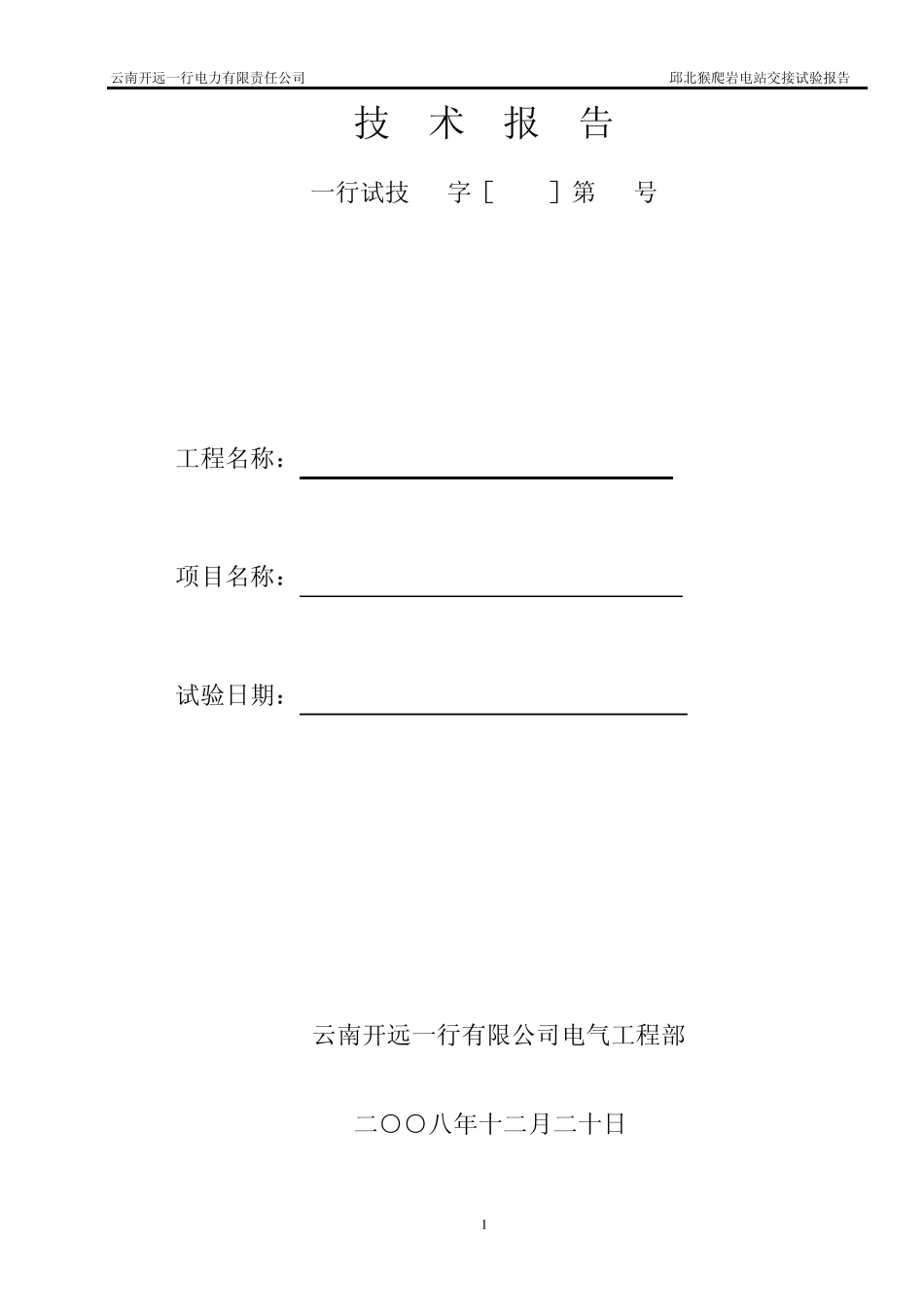

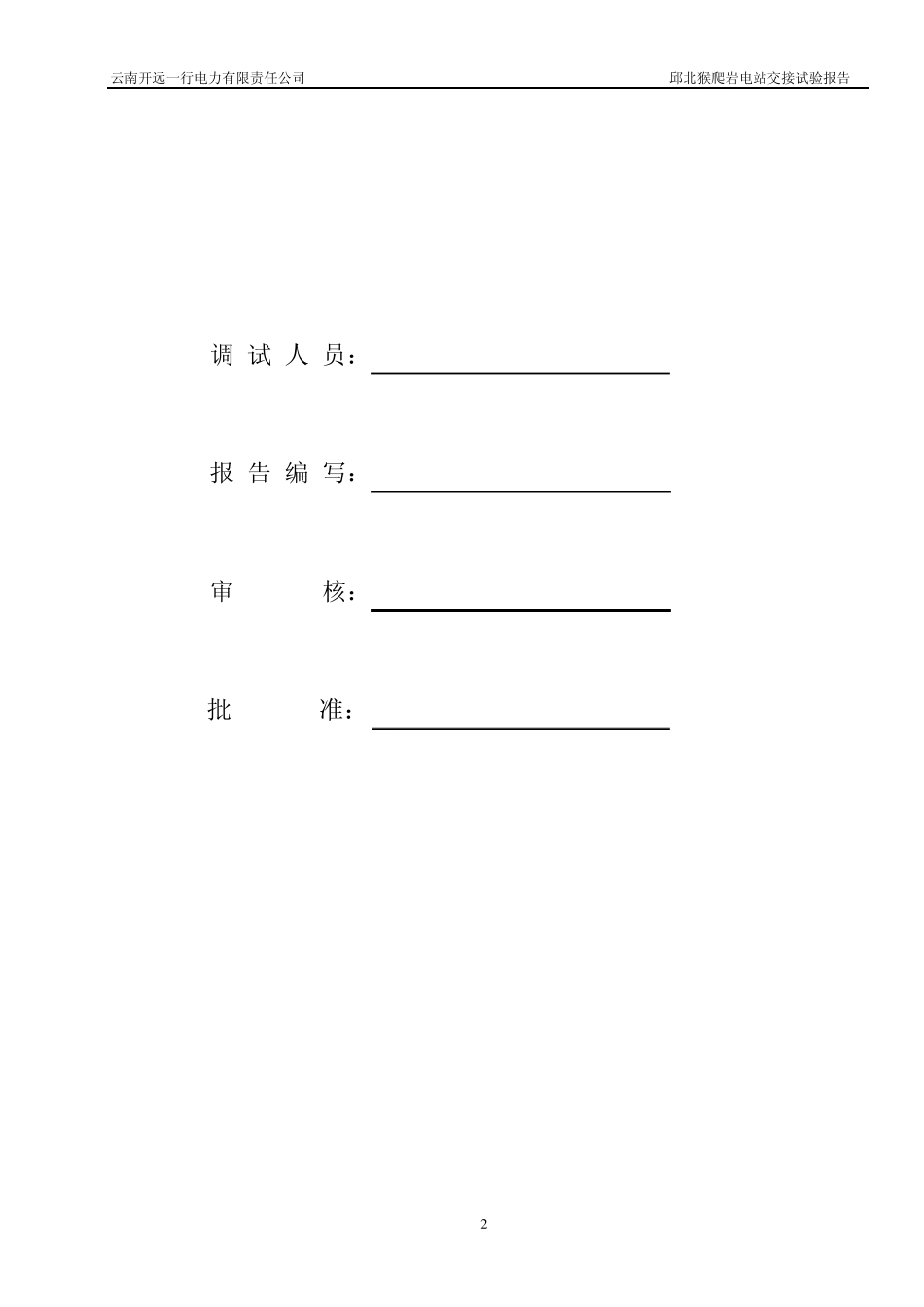

云南开远一行电力有限责任公司 邱北猴爬岩电站交接试验报告 1 技 术 报 告 一行试技DQ字［2008］第10号 工程名称： 项目名称： 试验日期： 云南开远一行有限公司电气工程部 二○○八年十二月二十日 云南开远一行电力有限责任公司 邱北猴爬岩电站交接试验报告 2 调 试 人 员： 报 告 编 写： 审 核： 批 准： 云南开远一行电力有限责任公司 邱北猴爬岩电站交接试验报告 3 #1主变试验 试验日期：2008年12月3日 气候：阴 温度：15℃ 湿度：68% 一、铭牌参数 型 号 SF9-25000/121 相 数 3相 出厂序号 4880 额定容量 25000kVA 额定电压 121±2×2.5%/10.5kV 出厂日期 2007年12月 联结组别 YNd11 生产厂家 通变电气有限公司 二、试验项目 1、直流电阻（Ω ） 档 位 高 压 侧 AO BO CO △R% 1 0.9293 0.9304 0.9275 0.31 2 0.9075 0.9089 0.9061 0.30 3 0.8862 0.8873 0.8843 0.34 4 0.8646 0.8655 0.8628 0.31 5 0.8411 0.8423 0.8404 0.23 低 压 侧 ab bc ac △R% 0.009850 0.009895 0.009857 0.46 档位置于 2档 试验设备：AST40A变压器直流电阻测试仪 2、变比测试 档位 Zn Eab% Zab Ebc% Zbc Eca% Zca 1 12.1 -0.06 12.091 -0.03 12.096 -0.03 12.096 2 11.811 -0.14 11.794 -0.43 11.759 -0.01 11.809 3 11.523 0.95 11.524 0.87 11.515 0.7 11.495 4 11.236 -0.35 11.195 0.17 11.256 0.11 11.249 5 10.947 -0.07 10.939 -0.09 10.937 0.46 10.999 试验设备：JD2933变压器变比测试仪 云南开远一行电力有限责任公司 邱北猴爬岩电站交接试验报告 4 3、变压器电容式套管测试 三相型号：BRDW—126/630—3 中性点型号：BRWD-126/630—4 出厂日期：2007年 10月 生产厂家：南京电气(集团)有限责任公司 相 别 出厂序号 tgδ % 铭牌电容（pF） 实测电容（pF） △C% Ａ 073242 0.462 212 207.9 -1.93 Ｂ 073269 0.453 215 212.1 -1.35 Ｃ 073248 0.461 216 212.9 -1.44 O 3540380 0.506 311 306.6 -1.41 试验仪器：AI—6000型自动抗干扰精密介质损耗测量仪（NO：A90782） 4、绝缘电阻（GΩ ） 项 目 R15 R60 Xr 高—低、地 2.47 3.73 1.51 低—高、地 4.59 7.07 1.54 铁芯 2.10 2.10 试验设备：ZP5053型高压数字兆欧表（NO：176...
