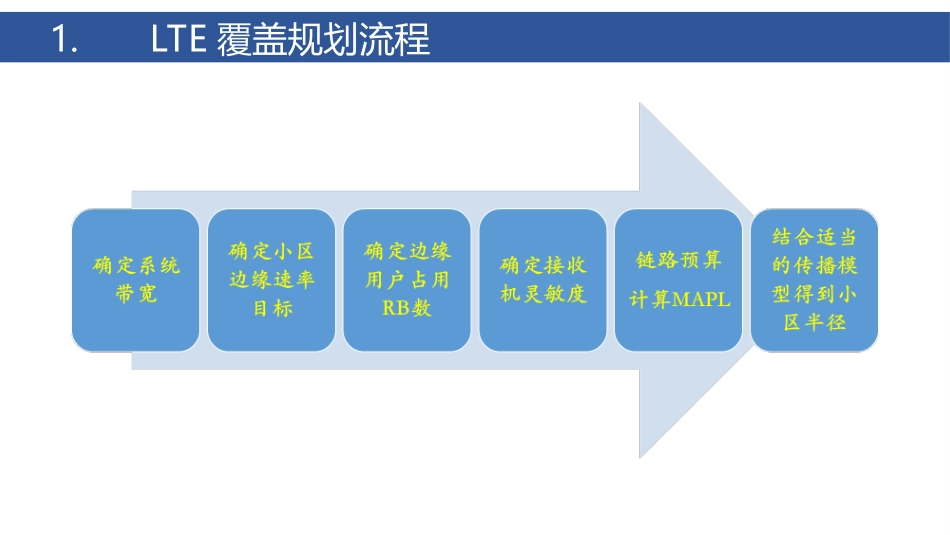

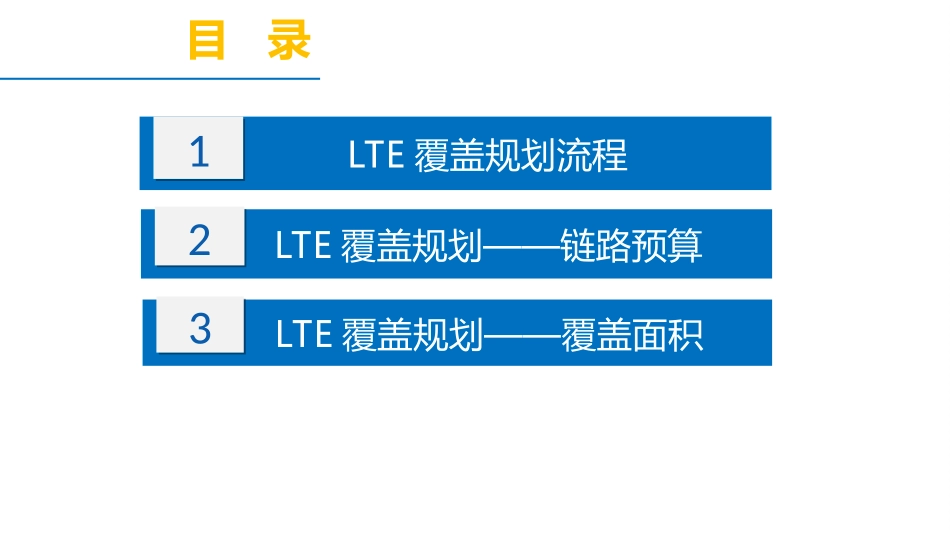

《《移动网络规划和优化分析移动网络规划和优化分析》》课程课程主讲：崔春雷主讲：崔春雷通信技术专业教学资源库广东交通职业技术学院LTE覆盖规划概述项目组成员：崔春雷、吴伟平、陈殊目录LTE覆盖规划流程11LTE覆盖规划——链路预算22LTE覆盖规划——覆盖面积331.LTE覆盖规划流程2.LTE覆盖规划-链路预算移动台基站馈线损耗天线增益路径损耗天线增益馈线损耗余量下行链路上行链路建筑LTE和其他网络公式相同，与技术制式无关链路预算是基于最大允许路径损耗的分析，是覆盖规划的基础最大允许路径损耗＝发射功率-接收机灵敏度-余量+增益-其它2.LTE覆盖规划-链路预算影响因素1：频段频段与制式没有关系，但是CDMA目前工作在800M，LTE主流工作在2.1G或2.6G不同频段传播模型存在差异，800M常用Okumura-Hata(1.5GHz以下)；2.1G常用Cost231-Hata(1.5GHz以上)不同的无线环境下，800M与2.1G路径损耗差异不同，在覆盖相同距离情况下，路径损耗差异约为7.7dB-12.5dB穿透损耗的场景比较复杂，800M和2.1G穿透损耗差异约为2dB，在天线主瓣方向直射情况下测试结果如下表所示2.LTE覆盖规划-链路预算影响因素2：带宽和功率不同带宽的影响及建议：当下行总功率相同时，带宽越大，总RB数越多，单个RB分配的功率越小，覆盖半径越小;建议根据不同的带宽配置不同的功率，为了保证下行覆盖，带宽越大，配置的功率越高;当下行总功率相同时，带宽越大，下行吞吐量越高，相同覆盖距离，可以达到的下行边缘速率越大;建议根据带宽大小选择合适的边缘速率要求，为了保证用户体验，带宽越大，边缘速率要求越高;2.LTE覆盖规划-链路预算影响因素3：干扰和负荷定义和影响：LTE本小区各个用户分配的RB不同，因此LTE基本不考虑本小区干扰，仅考虑邻区干扰LTE干扰与本小区负荷无关，主要受邻区负荷、终端发射功率、ICIC等参数影响本小区负荷越低，已占用的RB数越少，可分配的RB数越多，能达到的覆盖越远；而邻区负荷越高，干扰越大，覆盖半径越小负荷取值建议：考虑到整个网络的负荷基本相当，因此一般将本小区和邻区的负荷设置为一致为了体现单用户最远覆盖能力，则需要将本小区可用RB资源设置为100%，但是实际网络存在多用户，基本不存在单用户占满所有RB资源的情况干扰则可以通过设不同的邻区负荷来体现，中期网络负荷一般取50%2.LTE覆盖规划-链路预算影响因素4：MCS和RB数定义和影响：RB数：LTE是个多带宽系统，支持1.4、3、5、10、15、20MHz，RB表征其无线资源，通常来说，采用用越大的带宽，意味着更多的RB数和更高的速率。LTE本小区负荷与干扰无关，主要用来表征本小区用户分配的RB数，本小区负荷越高，说明可以分配的RB数越多MCS（ModulationandCodingScheme）：调制编码方案，LTE配置了0-28阶MCS，根据SINR的变化配置不同的MCS，提高频谱利用率。RB数和MCS选择原则：总体原则是通过调整分配RB个数及MCS保证覆盖最优下行：单个RB功率固定，在RB用完之前，MCS阶数越低，覆盖越远，因此在满足速率的前提下，尽量选择低阶的MCS上行：所有RB的总功率一定，给定速率下，MCS阶数越低，需要RB数越多，单个RB功率越低，因此在上行链路预算时不一定MCS阶数低，覆盖就远，需要根据实际速率考虑。链路预算时，一般将MCS从小到大轮询一遍，然后选择分配RB个数及MCS最优组合，即达到上行覆盖半径最大2.LTE覆盖规划-链路预算影响因素5：边缘速率定义和影响：边缘速率是指一定条件下边缘用户所能达到的最大连续覆盖速率，相同条件下，边缘速率要求越高，覆盖半径越小上行边缘速率是单用户边缘能达到的最大速率，但是在边缘可同时支持多个用户达到该速率下行边缘速率是指所有RB分配给一个边缘用户所能达到的最大速率，考虑多个用户时，边缘用户不能占用所有的RB资源，此时将不能达到该边缘速率要求边缘速率取值考虑因素：边缘速率取值需要综合考虑带宽、业务需求、竞争力等因素业务需求：当前LTE主流业务速率一般在1M左右竞争考虑：某运营商TD-LTE20M带宽下行边缘速率目标为4M，上行边缘速率目标仍未确定，当前为256k，后期有可能改为512k上下行速...
