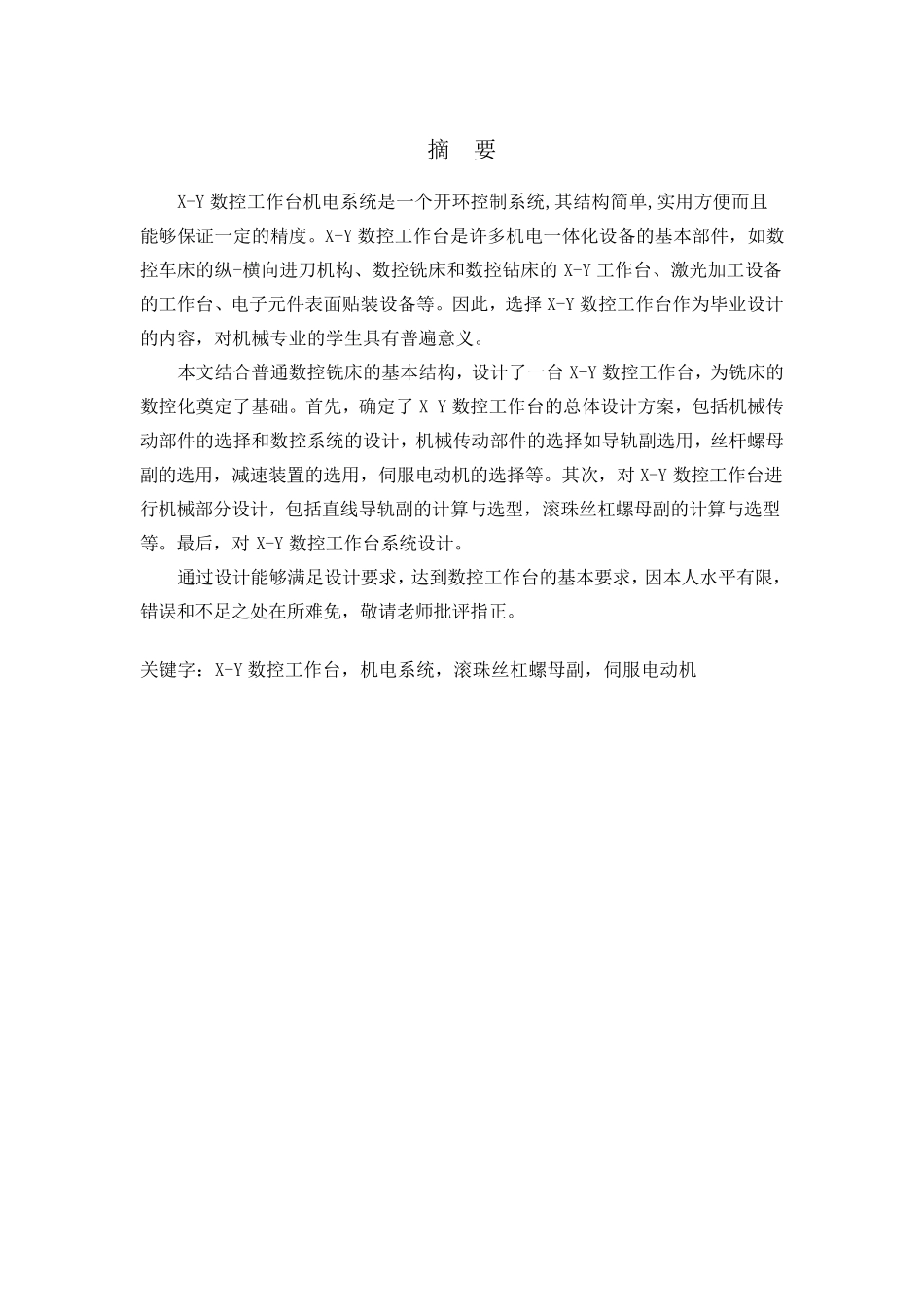

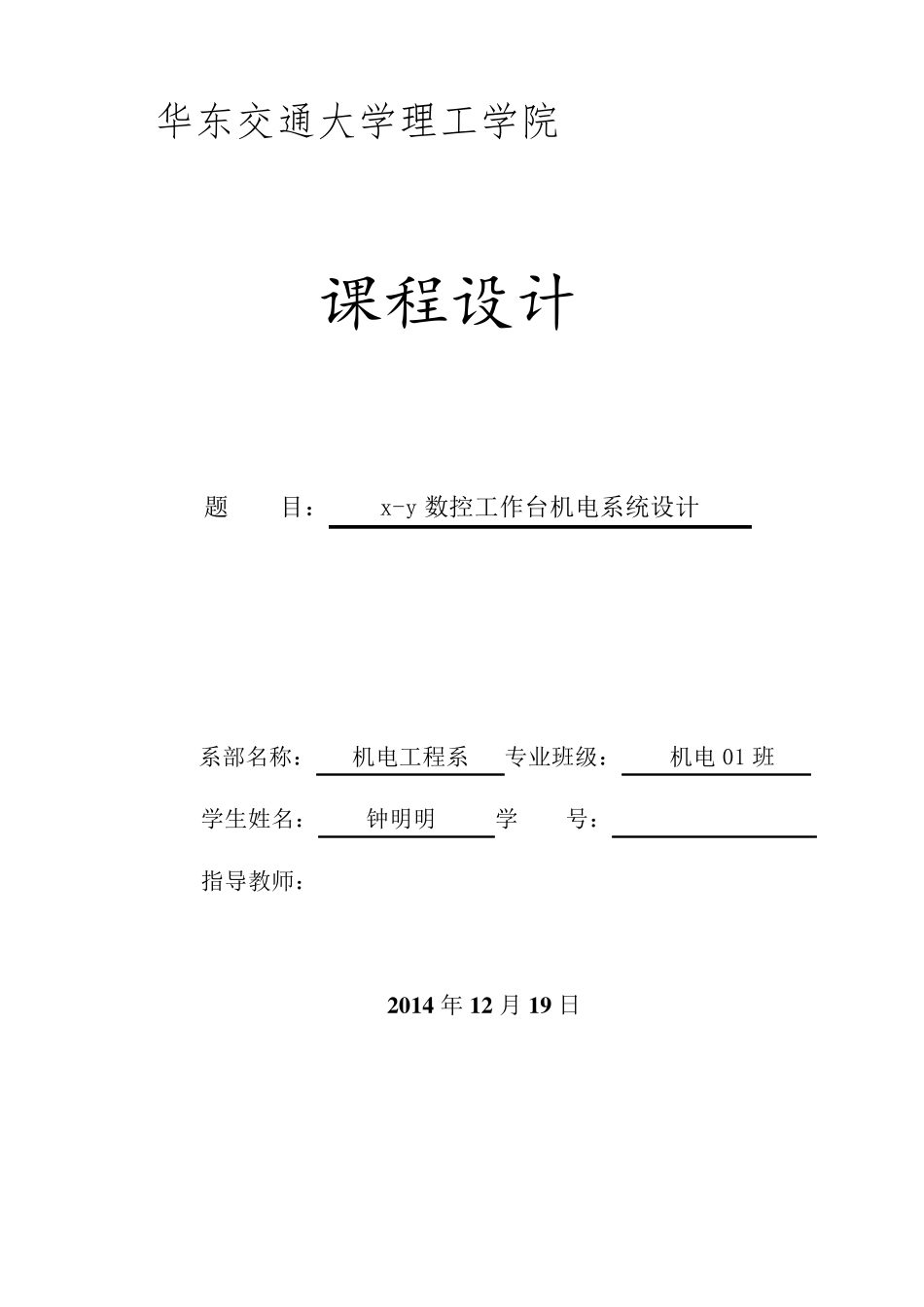

华东交通大学理工学院 课程设计 题 目 : x-y 数 控 工 作 台 机 电 系 统 设 计 系 部 名 称 : 机 电 工 程 系 专 业 班 级 : 机 电 01 班 学 生 姓 名 : 钟 明 明 学 号 : ************** 指 导 教 师 : *** 2 0 1 4 年 1 2 月 1 9 日 摘 要 X-Y 数控工作台机电系统是一个开环控制系统,其结构简单,实用方便而且能够保证一定的精度。X-Y 数控工作台是许多机电一体化设备的基本部件,如数控车床的纵-横向进刀机构、数控铣床和数控钻床的X-Y 工作台、激光加工设备的工作台、电子元件表面贴装设备等。因此,选择 X-Y 数控工作台作为毕业设计的内容,对机械专业的学生具有普遍意义。 本文结合普通数控铣床的基本结构,设计了一台X-Y 数控工作台,为铣床的数控化奠定了基础。首先,确定了 X-Y 数控工作台的总体设计方案,包括机械传动部件的选择和数控系统的设计,机械传动部件的选择如导轨副选用,丝杆螺母副的选用,减速装置的选用,伺服电动机的选择等。其次,对 X-Y 数控工作台进行机械部分设计,包括直线导轨副的计算与选型,滚珠丝杠螺母副的计算与选型等。最后,对 X-Y 数控工作台系统设计。 通过设计能够满足设计要求,达到数控工作台的基本要求,因本人水平有限,错误和不足之处在所难免,敬请老师批评指正。 关键字 : X-Y 数控工作台,机电系统,滚珠丝杠螺母副,伺服电动机 目 录 摘 要 ................................................................................................................................... 1 第1 章 概述 ........................................................................................ 错误! 未定义书签。 1.1 设计任务 ...................................................................................... 错误!未定义书签。 第2 章 总体方案的确定 ................................................................................................... 1 2.1 机械传动部件的选择 ................................................................................................. 1 2.1.1 导轨副的选用 .......................................................................................................... 1 2.1.2 丝杠螺母副的...
