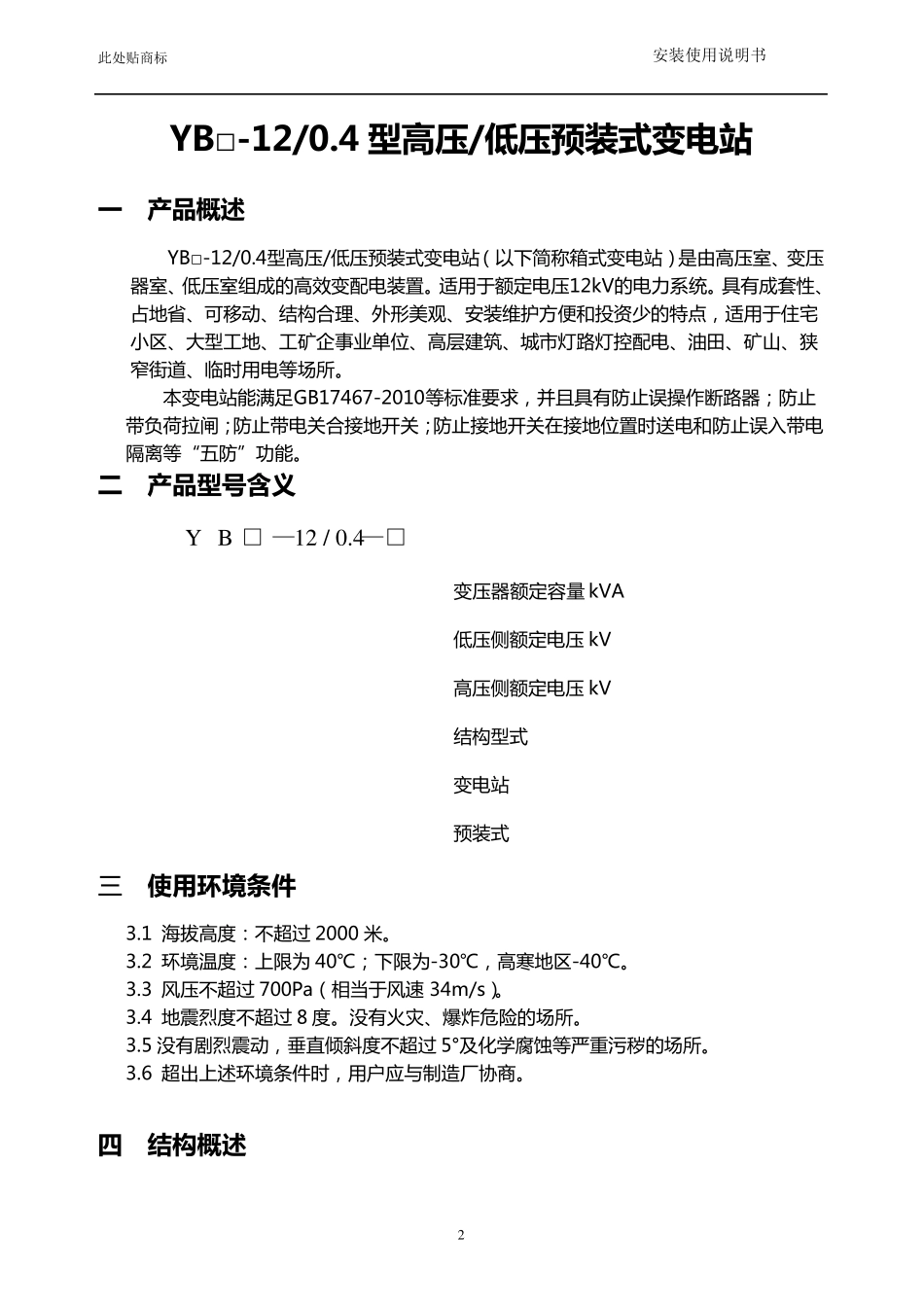

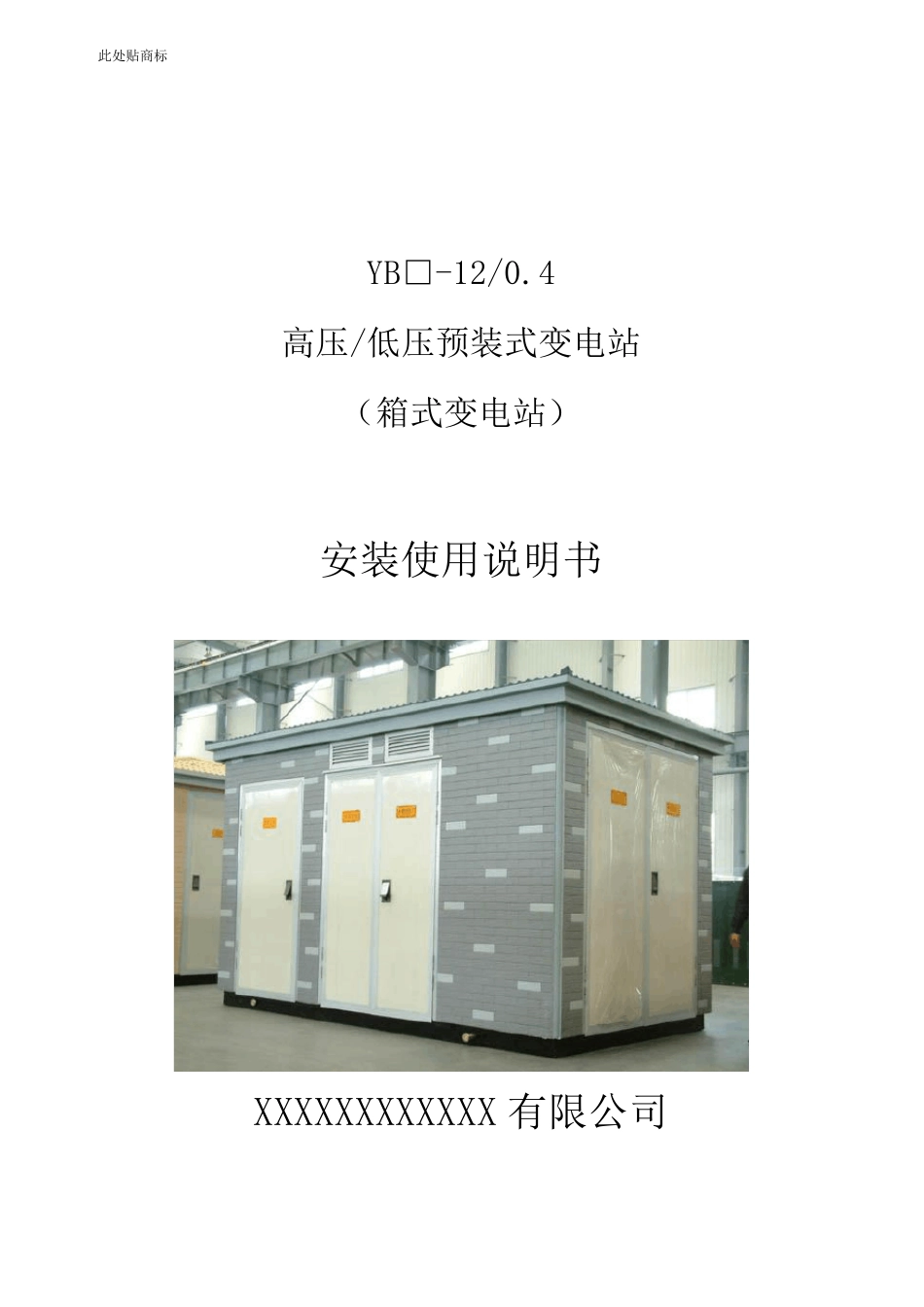

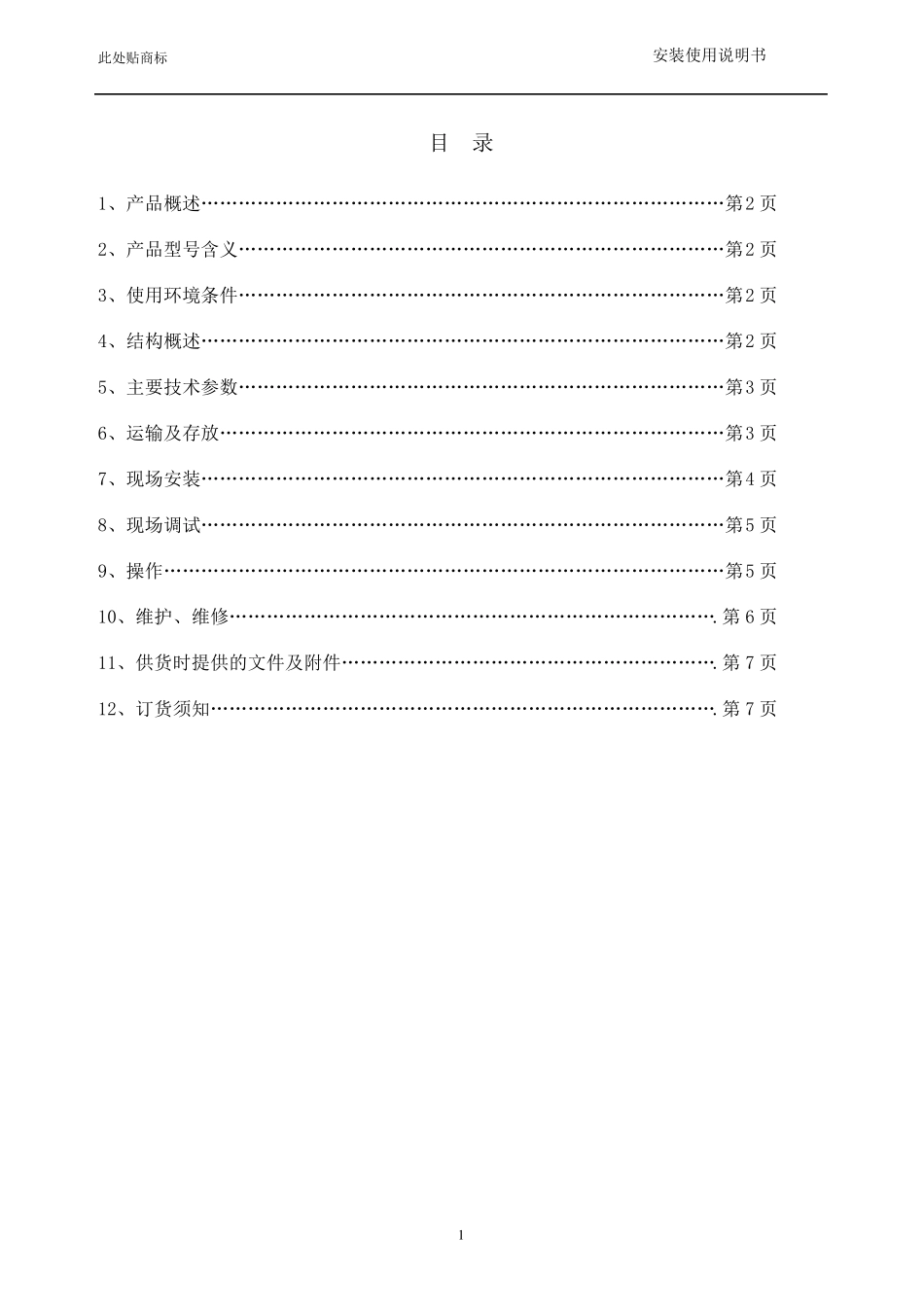

此处贴商标 YB□-12/0.4 高压/低压预装式变电站 （箱式变电站） 安装使用说明书 XXXXXXXXXXXX 有限公司 此处贴商标 安装使用说明书 1 目 录 1、产品概述…………………………………………………………………………第2 页 2、产品型号含义……………………………………………………………………第2 页 3、使用环境条件……………………………………………………………………第2 页 4、结构概述…………………………………………………………………………第2 页 5、主要技术参数……………………………………………………………………第3 页 6、运输及存放………………………………………………………………………第3 页 7、现场安装…………………………………………………………………………第4 页 8、现场调试…………………………………………………………………………第5 页 9、操作………………………………………………………………………………第5 页 10、维护、维修…………………………………………………………………….第 6 页 11、供货时提供的文件及附件…………………………………………………….第 7 页 12、订货须知……………………………………………………………………….第 7 页 此处贴商标 安装使用说明书 2 YB□-12/0.4 型 高 压 /低 压 预 装 式 变 电 站 一 产品概述 YB□-12/0.4型 高 压 /低 压 预 装 式 变 电 站 （ 以 下 简 称 箱 式 变 电 站 ） 是 由 高 压 室 、变 压器室 、低 压 室 组成的高 效变 配电 装 置。适用于额定电 压 12kV的电 力系统。具有成套性、占地省、可移动、结构合理、外形美观、安装 维护方便和投资少的特点，适用于住宅小区、大型 工地、工矿企事业单位、高 层建筑、城市灯路灯控配电 、油田、矿山、狭窄街道、临时用电 等场所。 本变 电 站 能满足GB17467-2010等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电 关合接地开关；防止接地开关在接地位置时送电 和防止误入带电隔 离 等“五 防”功 能。 二 产品型 号含义 Y B □ —12 / 0.4—□ 变 压 器额定容 量 kVA 低 压 侧 额定电 压 kV 高 压 侧 额定电 压 kV 结构型 式 变 电 站 预 装 式 三 使用环境条件 3.1 海 拔 高 度 ： 不 超 过 2000 米 。 3.2...
