YD系列航空插头尺寸VIP免费

YD系列航空插头尺寸_第1页
1/6
YD系列航空插头尺寸_第2页
2/6

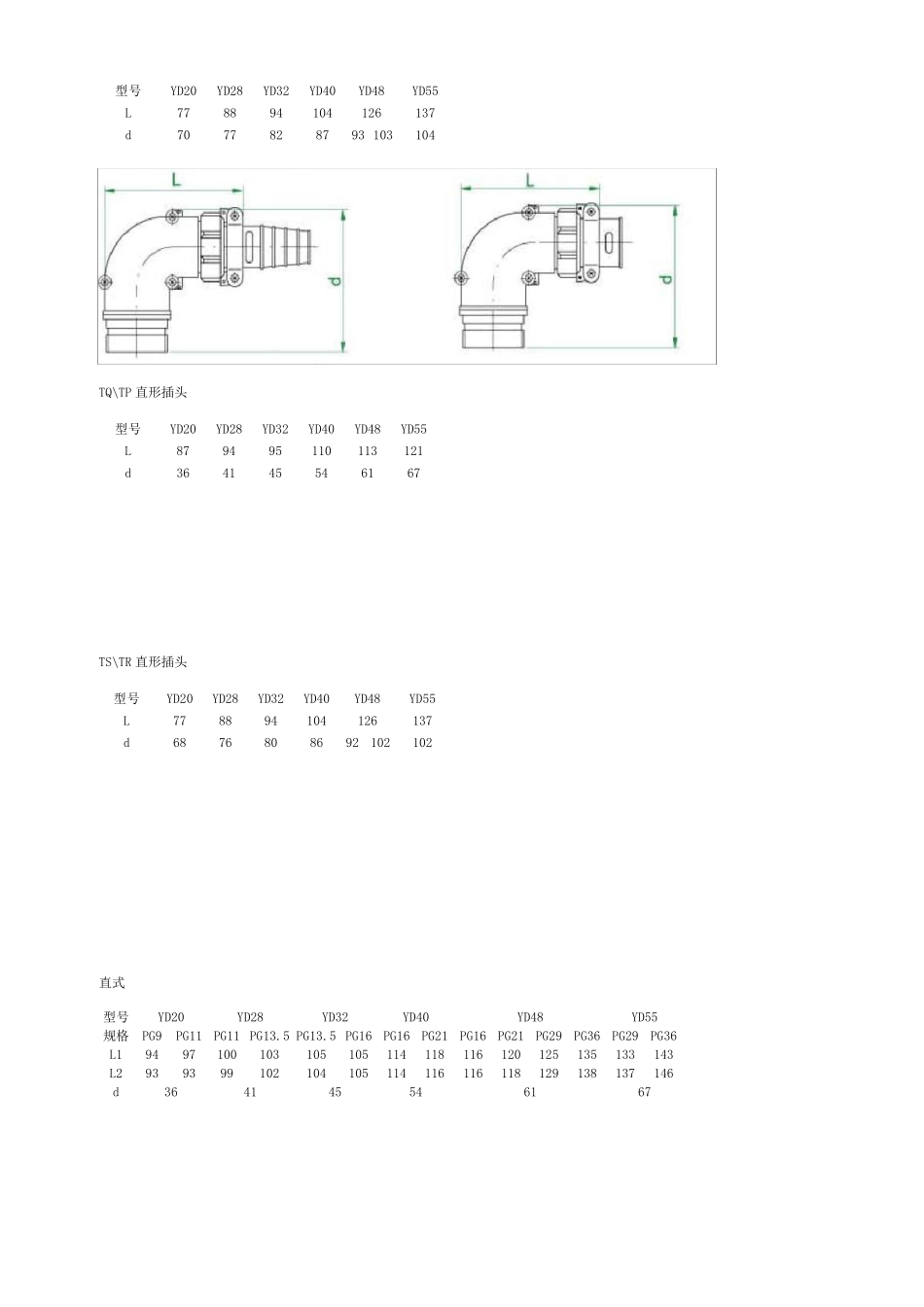

YD系列航空插头尺寸_第3页
3/6
主要技术特性 环境温度 -55℃~125℃ 相对湿度 温度为40℃时达98% 大气压力 达4.4kpa 振动 振频10~500HZ 冲击 频率40-80 次/分 加 速 度 加速100m/S2 机械寿命 500 次 额定电压和试验电压: 工作环境 额定电压 耐电压 正常条件下 400V 2000V 温热条件下 400V 1500V 绝缘电阻: 正常条件下 高温条件下 湿热条件下 ≥5000MΩ ≥1000MΩ ≥100MΩ 额定电流和额定电流: 接触对直径(mm) Φ1.5 Φ2.5 Φ3.5 Φ5.5 Φ10 额定电流(A) 10 25 50 100 150 接触电阻(Ω) 0.0025 0.001 0.0005 0.0003 0.0001 产品型号命名方式: 接触对排布图 以下排布图为针绝缘体端面(与孔绝缘体的耦合面) YD20 YD20-2 YD20-3 YD20-4 YD20-5 YD20-5a YD20-7 YD28 YD28-4 YD28-4a YD28-5 YD28-7 YD28-10 YD28-11 YD28-15 YD32 YD32-4 YD32-10 YD32-13 YD32-19 YD40 YD40-5 YD40-9 YD40-16 YD40-17 YD40-22 YD40-24 YD40-26 YD40-31 YD48 YD48-5 YD48-7 YD48-27 YD48-38 YD48-42 YD55 YD55-7 YD55-53 YD55-61 YD55-86 外形尺寸 ZQ\ZP 直形防护插座 型号 YD20 YD28 YD32 YD40 YD48 YD55 L 89 96 97 112 115 123 d 36 41 45 54 61 67 ZS\ZR 弯形防护插座 型号 YD20 YD28 YD32 YD40 YD48 YD55 L 77 88 94 104 126 137 d 70 77 82 87 93 103 104 TQ\TP 直形插头 型号 YD20 YD28 YD32 YD40 YD48 YD55 L 87 94 95 110 113 121 d 36 41 45 54 61 67 TS\TR 直形插头 型号 YD20 YD28 YD32 YD40 YD48 YD55 L 77 88 94 104 126 137 d 68 76 80 86 92 102 102 直式 型号 YD20 YD28 YD32 YD40 YD48 YD55 规格 PG9 PG11 PG11 PG13.5 PG13.5 PG16 PG16 PG21 PG16 PG21 PG29 PG36 PG29 PG36 L1 94 97 100 103 105 105 114 118 116 120 125 135 133 143 L2 93 93 99 102 104 105 114 116 116 118 129 138 137 146 d 36 41 45 54 61 67 弯式 型号 YD20 YD28 YD32 YD40 YD48 YD55 规格 PG9 PG11 PG11 PG13.5 PG13.5 PG16 PG16 PG21 PG16 PG21 PG29 PG36 PG29 PG36 L1 83 86 95 98 103 103 110 114 124 128 136 145 143 152 L2 82 85 94 97 102 103 110 112 124 126 139...
