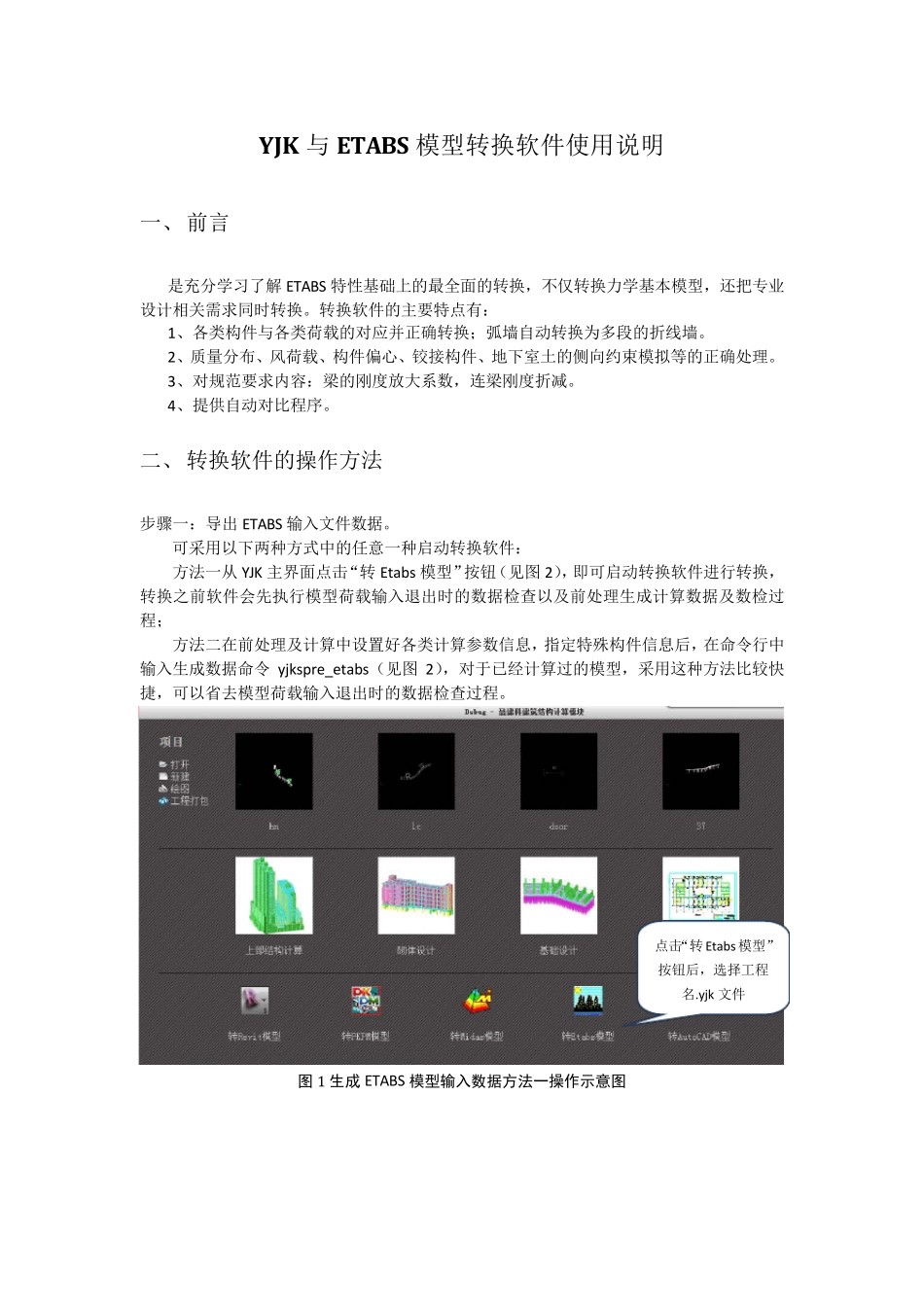

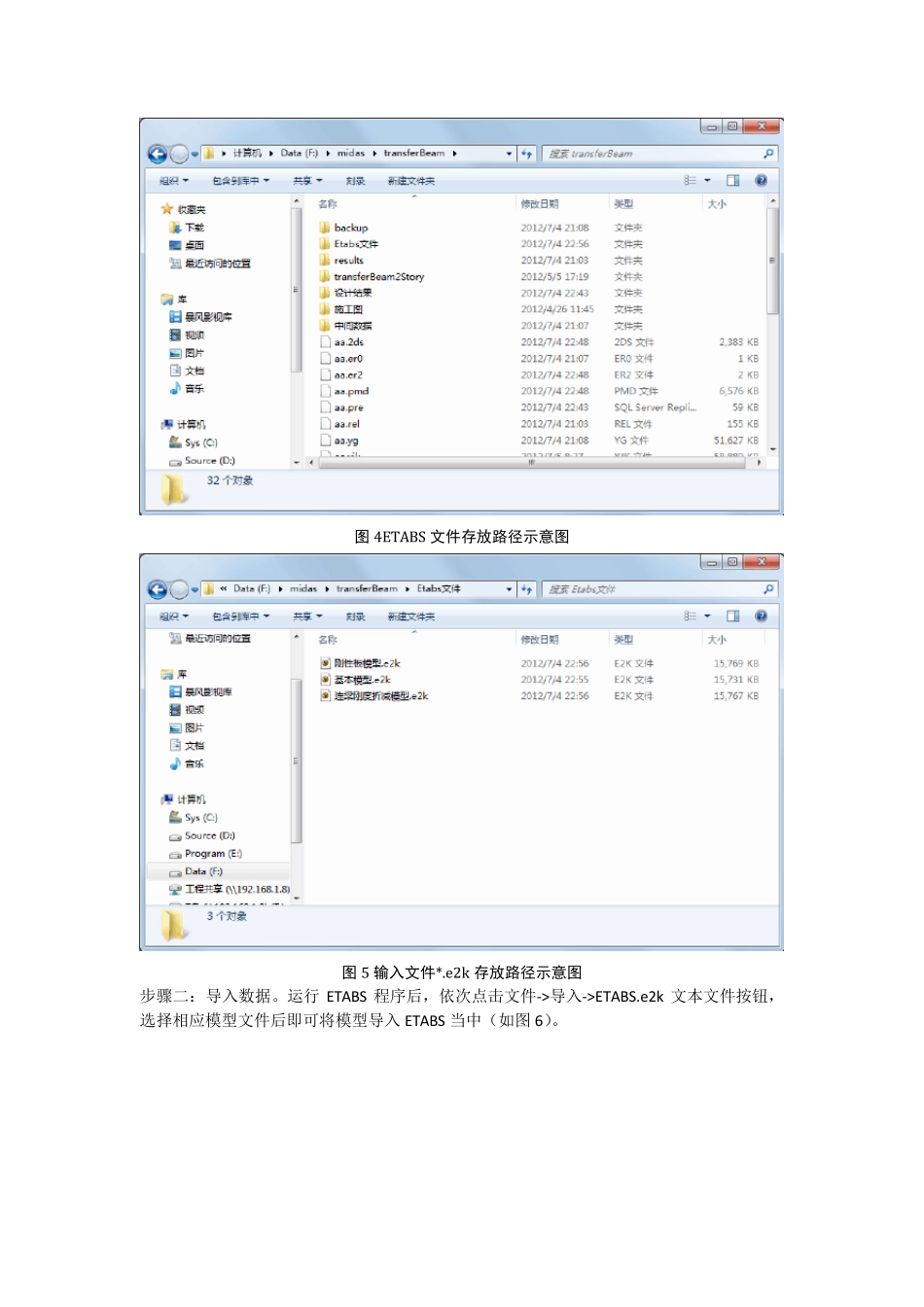

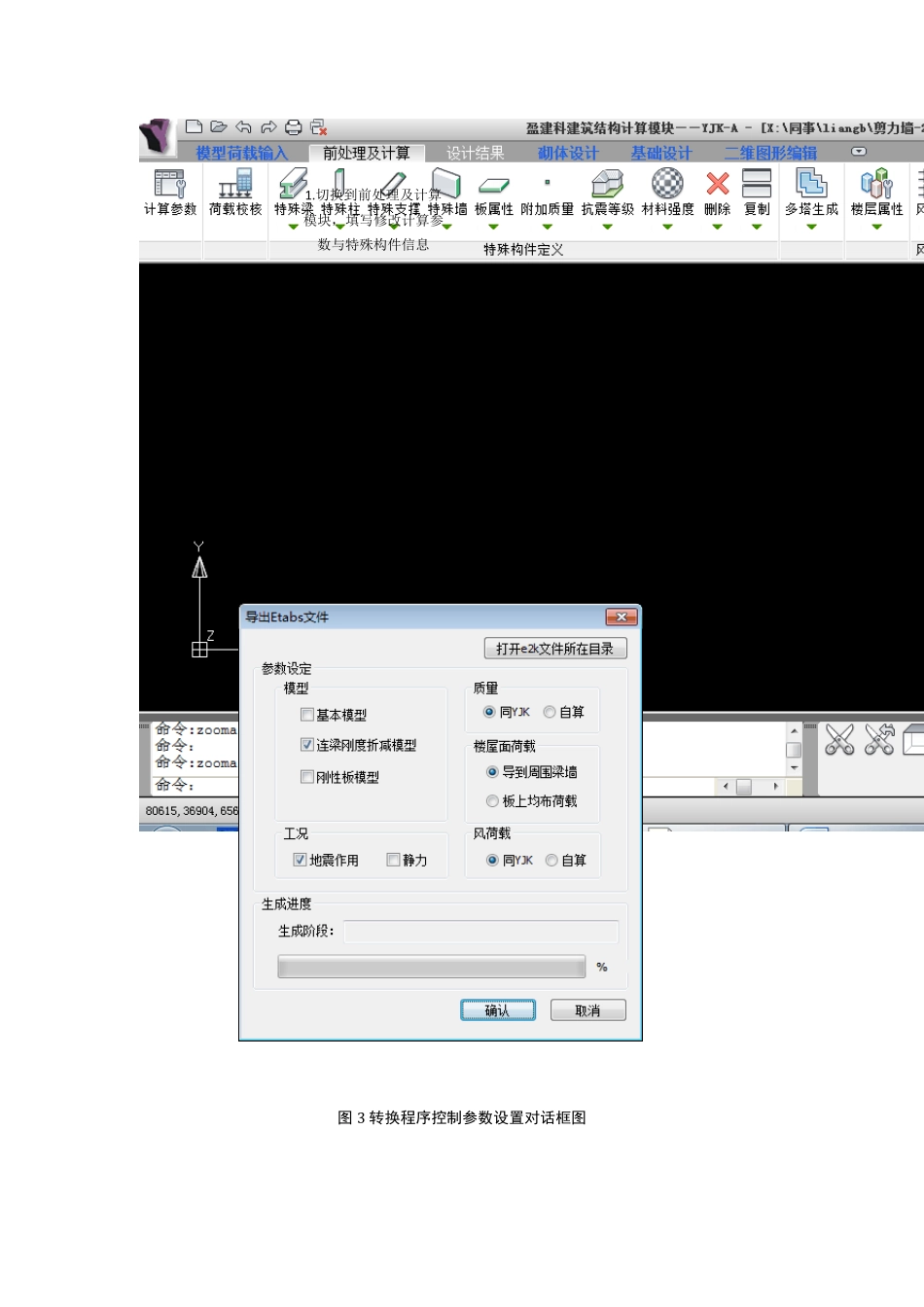

YJK 与 ETABS 模型转换软件使用说明 一、 前言 是充分学习了解 ETABS 特性基础上的最全面的转换,不仅转换力学基本模型,还把专业设计相关需求同时转换。转换软件的主要特点有: 1、各类构件与各类荷载的对应并正确转换;弧墙自动转换为多段的折线墙。 2、质量分布、风荷载、构件偏心、铰接构件、地下室土的侧向约束模拟等的正确处理。 3、对规范要求内容:梁的刚度放大系数,连梁刚度折减。 4、提供自动对比程序。 二、 转换软件的操作方法 步骤一:导出 ETABS 输入文件数据。 可采用以下两种方式中的任意一种启动转换软件: 方法一从YJK 主界面点击“转 Etabs 模型”按钮(见图 2),即可启动转换软件进行转换,转换之前软件会先执行模型荷载输入退出时的数据检查以及前处理生成计算数据及数检过程; 方法二在前处理及计算中设置好各类计算参数信息,指定特殊构件信息后,在命令行中输入生成数据命令 yjkspre_etabs(见图 2),对于已经计算过的模型,采用这种方法比较快捷,可以省去模型荷载输入退出时的数据检查过程。 图1 生成ETABS 模型输入数据方法一操作示意图 点击“转Etabs模型”按钮后,选择工程名.yjk 文件 图2 生成ETABS 模型输入数据方法二操作示意图 转换软件启动后将弹出图3 所示“导出Etabs 文件”控制参数设置对话框,各选项卡的用法说明详见第二节,根据需要设置各项参数后点击确定开始转换,转换完成后会有转换成功提示,并自动在工程所在文件夹中创建名称为“Etabs 文件”的文件夹,生成的 ETABS 模型输入文件(*.e2k 文件)位于其中,如图4、图5 所示。 图3 转换程序控制参数设置对话框图 1.切换到前处理及计算模块,填写修改计算参数与特殊构件信息 2. 输入生成数据命令yjkspre_etabs 图4ETABS 文件存放路径示意图 图5 输入文件*.e2k 存放路径示意图 步骤二:导入数据。运行 ETABS 程序后,依次点击文件->导入->ETABS.e2k 文本文件按钮,选择相应模型文件后即可将模型导入ETABS 当中(如图 6)。 图6ETABS 中导入*.e2k 文件操作示意图 三、 转换控制参数设置选项说明 1. 模型选择 转换软件提供基本模型、连梁刚度折减模型、强制刚性楼板假定模型三种供用户选择,可只勾选其中一个,也可同时勾选多个模型进行输出,各模型的主要用法见下表,详细用法可参考《YJK-A 建筑结构计算软件用户手册及技术条件》第七章第二节。 计算模型 做法说明 备注 基本...
