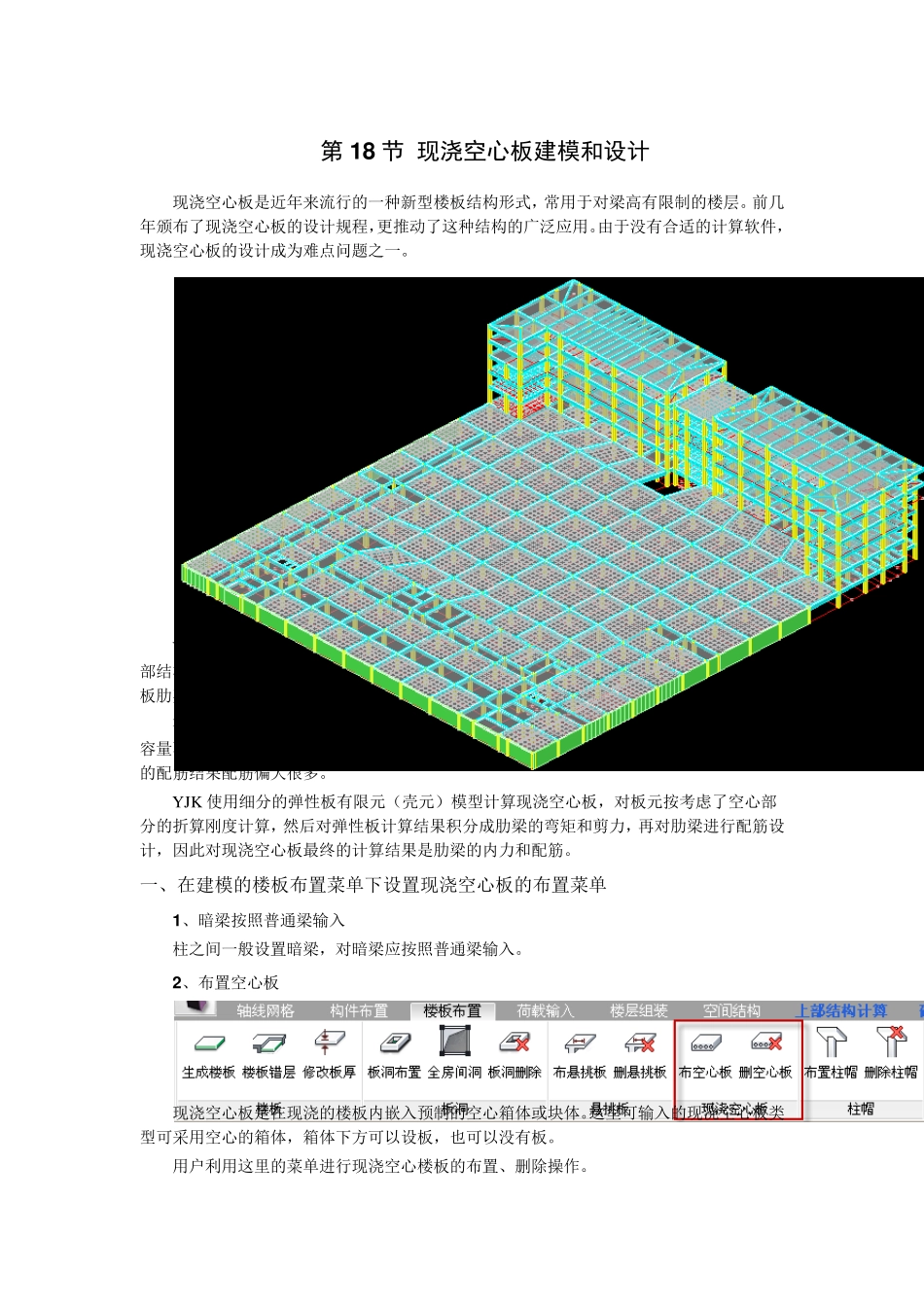

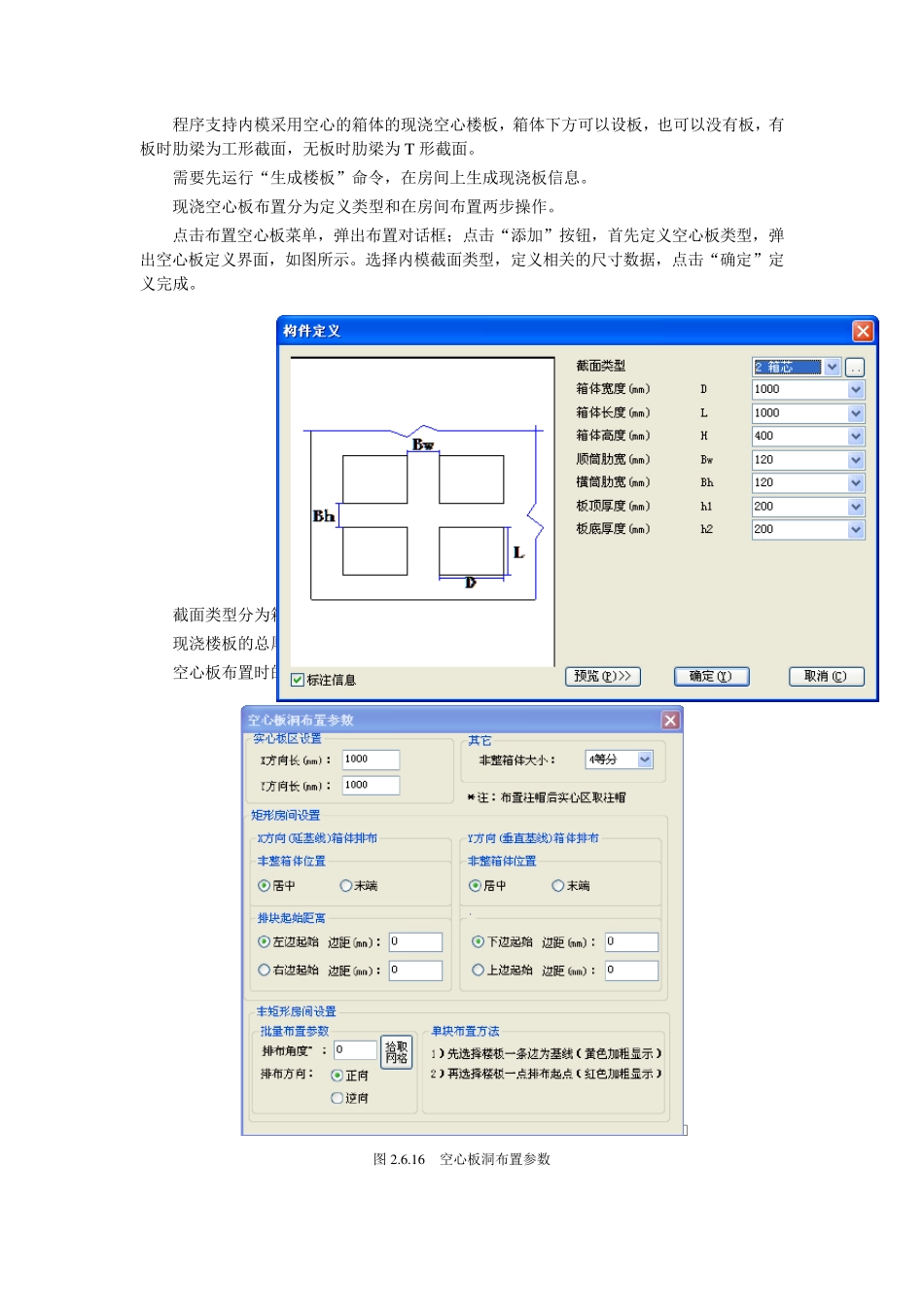

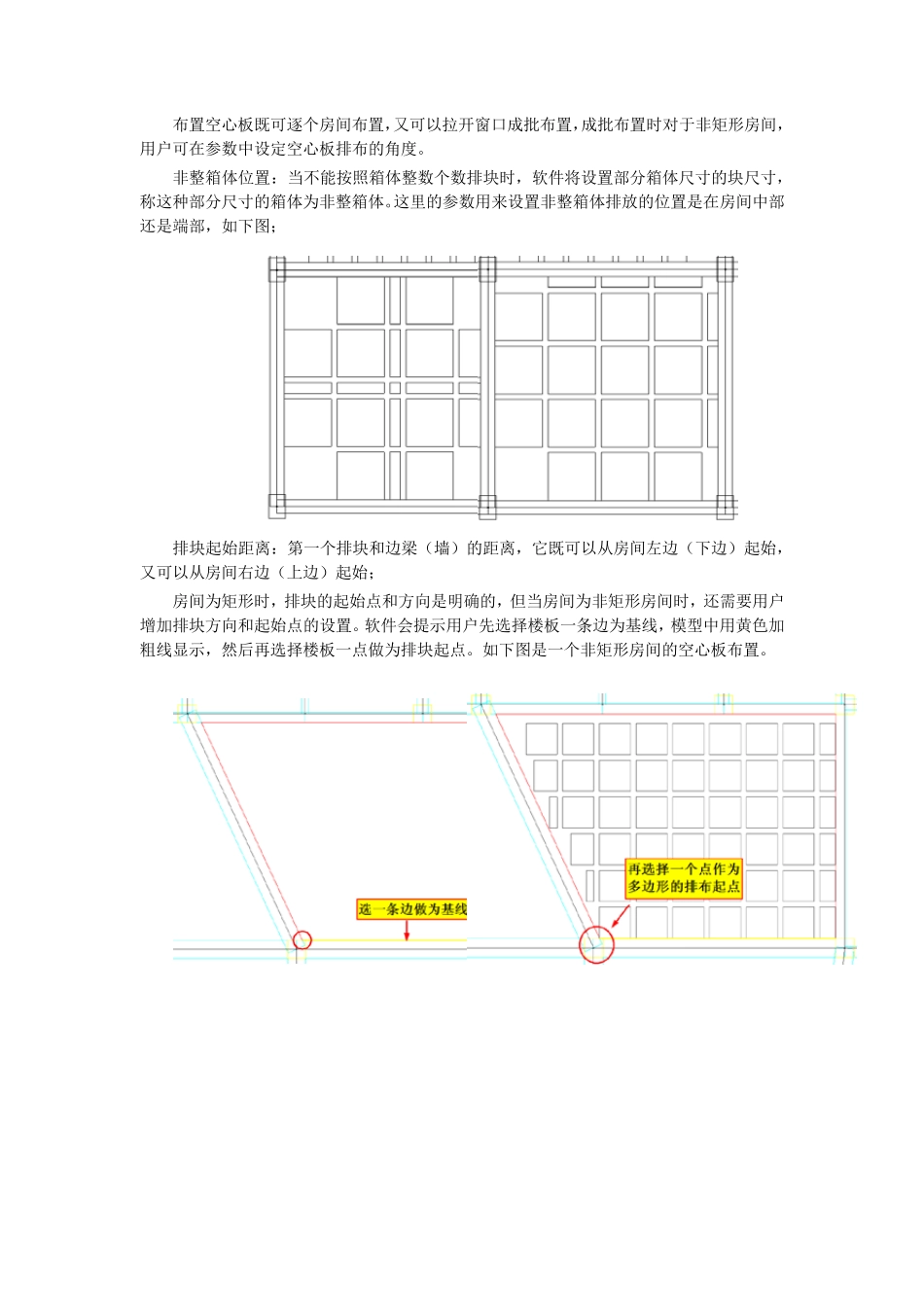

第1 8 节 现浇空心板建模和设计 现浇空心板是近年来流行的一种新型楼板结构形式，常用于对梁高有限制的楼层。前几年颁布了现浇空心板的设计规程，更推动了这种结构的广泛应用。由于没有合适的计算软件，现浇空心板的设计成为难点问题之一。 Y JK 在建模中可把暗梁当做普通梁输入，并设置了专门的现浇空心板布置菜单；在上部结构计算中按照普通梁方式计算暗梁、按照楼板有限元方式计算现浇空心板，并给出空心板肋梁的内力和配筋；在梁的施工图中画出暗梁和肋梁的配筋的平法施工图。 有的用户将现浇空心板用密肋梁模型计算，造成梁的数量太多，计算效率低且经常计算容量不够，况且密肋梁模型不能考虑薄板部分的贡献。大家已经共识：使用密肋梁模型计算的配筋结果配筋偏大很多。 Y JK 使用细分的弹性板有限元（壳元）模型计算现浇空心板，对板元按考虑了空心部分的折算刚度计算，然后对弹性板计算结果积分成肋梁的弯矩和剪力，再对肋梁进行配筋设计，因此对现浇空心板最终的计算结果是肋梁的内力和配筋。 一、在建模的楼板布置菜单下设置现浇空心板的布置菜单 1 、暗梁按照普通梁输入 柱之间一般设置暗梁，对暗梁应按照普通梁输入。 2 、布置空心板 现浇空心板是在现浇的楼板内嵌入预制的空心箱体或块体。这里可输入的现浇空心板类型可采用空心的箱体，箱体下方可以设板，也可以没有板。 用户利用这里的菜单进行现浇空心楼板的布置、删除操作。 程序支持内模采用空心的箱体的现浇空心楼板，箱体下方可以设板，也可以没有板，有板时肋梁为工形截面，无板时肋梁为T 形截面。 需要先运行“生成楼板”命令，在房间上生成现浇板信息。 现浇空心板布置分为定义类型和在房间布置两步操作。 点击布置空心板菜单，弹出布置对话框；点击“添加”按钮，首先定义空心板类型，弹出空心板定义界面，如图所示。选择内模截面类型，定义相关的尺寸数据，点击“确定”定义完成。 图 2.6.15 空心楼板定义 截面类型分为箱芯和 T 形二种； 现浇楼板的总厚度由箱体高度、板顶厚度、板底厚度相加组成。 空心板布置时的对话框如下图： 图 2.6.16 空心板洞布置参数 布置空心板既可逐个房间布置，又可以拉开窗口成批布置，成批布置时对于非矩形房间，用户可在参数中设定空心板排布的角度。 非整箱体位置：当不能按照箱体整数个数排块时，软件将设置部分箱体尺寸的块尺寸，称这种部分尺寸的箱体为非整箱体。这里的参数用来设置非整箱体排放...
