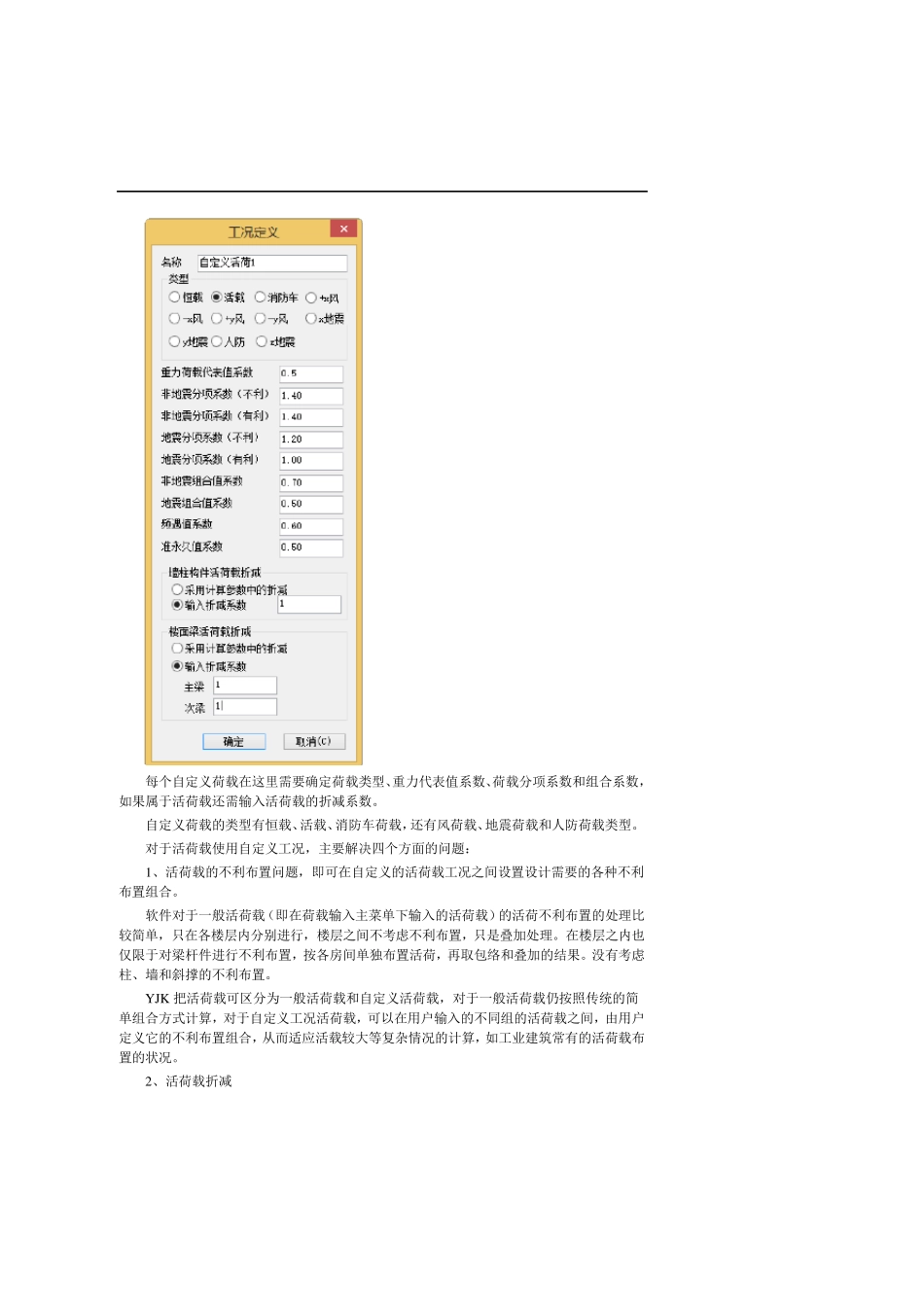

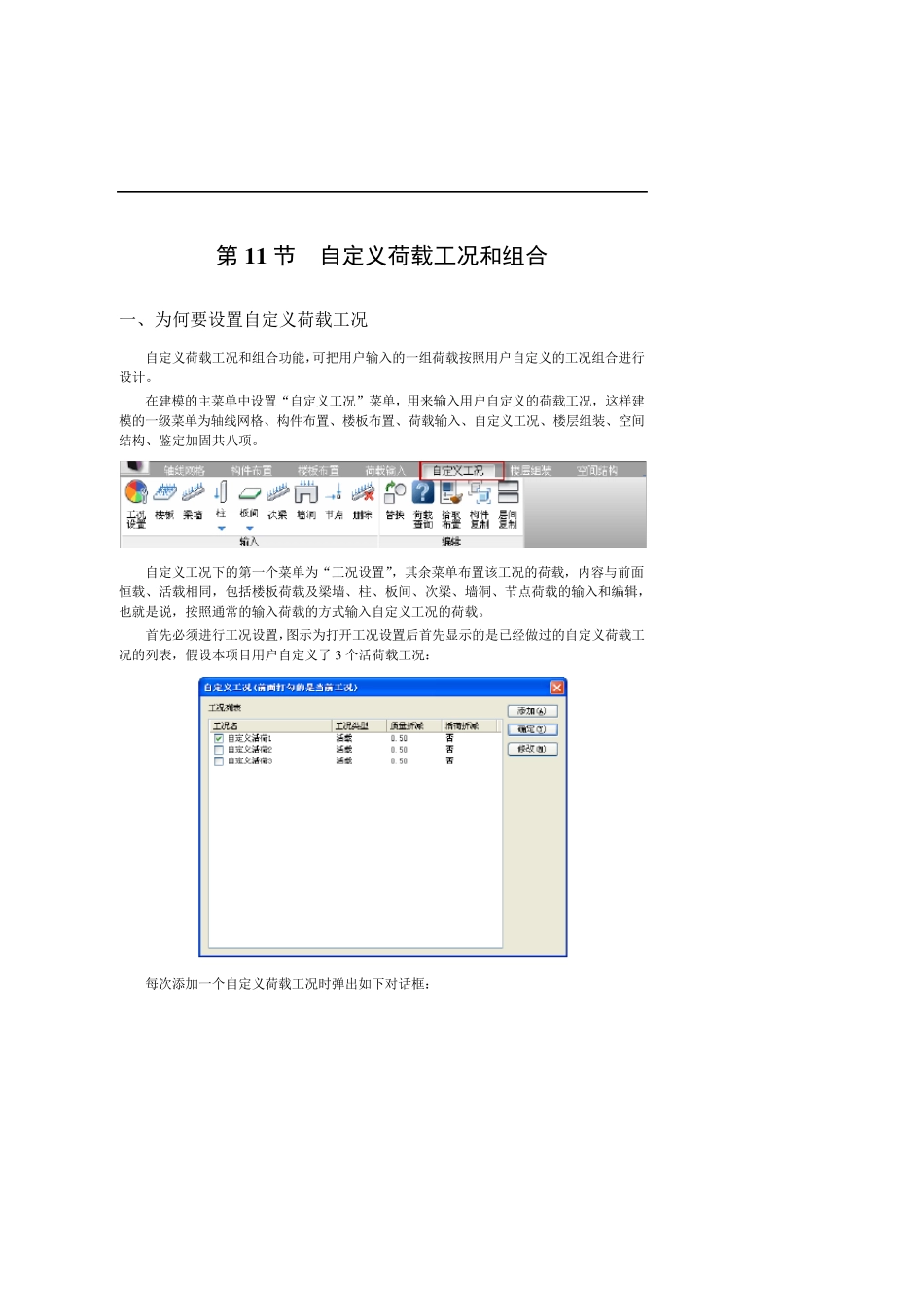

第1 1 节 自定义荷载工况和组合 一、为何要设置自定义荷载工况 自定义荷载工况和组合功能,可把用户输入的一组荷载按照用户自定义的工况组合进行设计。 在建模的主菜单中设置“自定义工况”菜单,用来输入用户自定义的荷载工况,这样建模的一级菜单为轴线网格、构件布置、楼板布置、荷载输入、自定义工况、楼层组装、空间结构、鉴定加固共八项。 自定义工况下的第一个菜单为“工况设置”,其余菜单布置该工况的荷载,内容与前面恒载、活载相同,包括楼板荷载及梁墙、柱、板间、次梁、墙洞、节点荷载的输入和编辑,也就是说,按照通常的输入荷载的方式输入自定义工况的荷载。 首先必须进行工况设置,图示为打开工况设置后首先显示的是已经做过的自定义荷载工况的列表,假设本项目用户自定义了 3 个活荷载工况: 每次添加一个自定义荷载工况时弹出如下对话框: 每个自定义荷载在这里需要确定荷载类型、重力代表值系数、荷载分项系数和组合系数,如果属于活荷载还需输入活荷载的折减系数。 自定义荷载的类型有恒载、活载、消防车荷载,还有风荷载、地震荷载和人防荷载类型。 对于活荷载使用自定义工况,主要解决四个方面的问题: 1、活荷载的不利布置问题,即可在自定义的活荷载工况之间设置设计需要的各种不利布置组合。 软件对于一般活荷载(即在荷载输入主菜单下输入的活荷载)的活荷不利布置的处理比较简单,只在各楼层内分别进行,楼层之间不考虑不利布置,只是叠加处理。在楼层之内也仅限于对梁杆件进行不利布置,按各房间单独布置活荷,再取包络和叠加的结果。没有考虑柱、墙和斜撑的不利布置。 Y JK 把活荷载可区分为一般活荷载和自定义活荷载,对于一般活荷载仍按照传统的简单组合方式计算,对于自定义工况活荷载,可以在用户输入的不同组的活荷载之间,由用户定义它的不利布置组合,从而适应活载较大等复杂情况的计算,如工业建筑常有的活荷载布置的状况。 2、活荷载折减 以前软件考虑的活荷载折减,是柱墙考虑其上楼层数的折减,它只适应荷载规范中规定的住宅、办公等类型活荷载折减。对于其它种类的活荷载可当作自定义活荷载输入,自定义荷载工况选择活荷载时,设置了重力荷载代表值系数、墙柱构件和梁构件活荷载折减系数参数,可对自定义的活荷载指定单独的墙柱构件活荷载折减系数和梁构件的活荷载折减系数,从而适应荷载规范中多种活荷载类型的折减。 3、自定义荷载工况组合时的荷载分项系数和组合系数 例如,荷...
