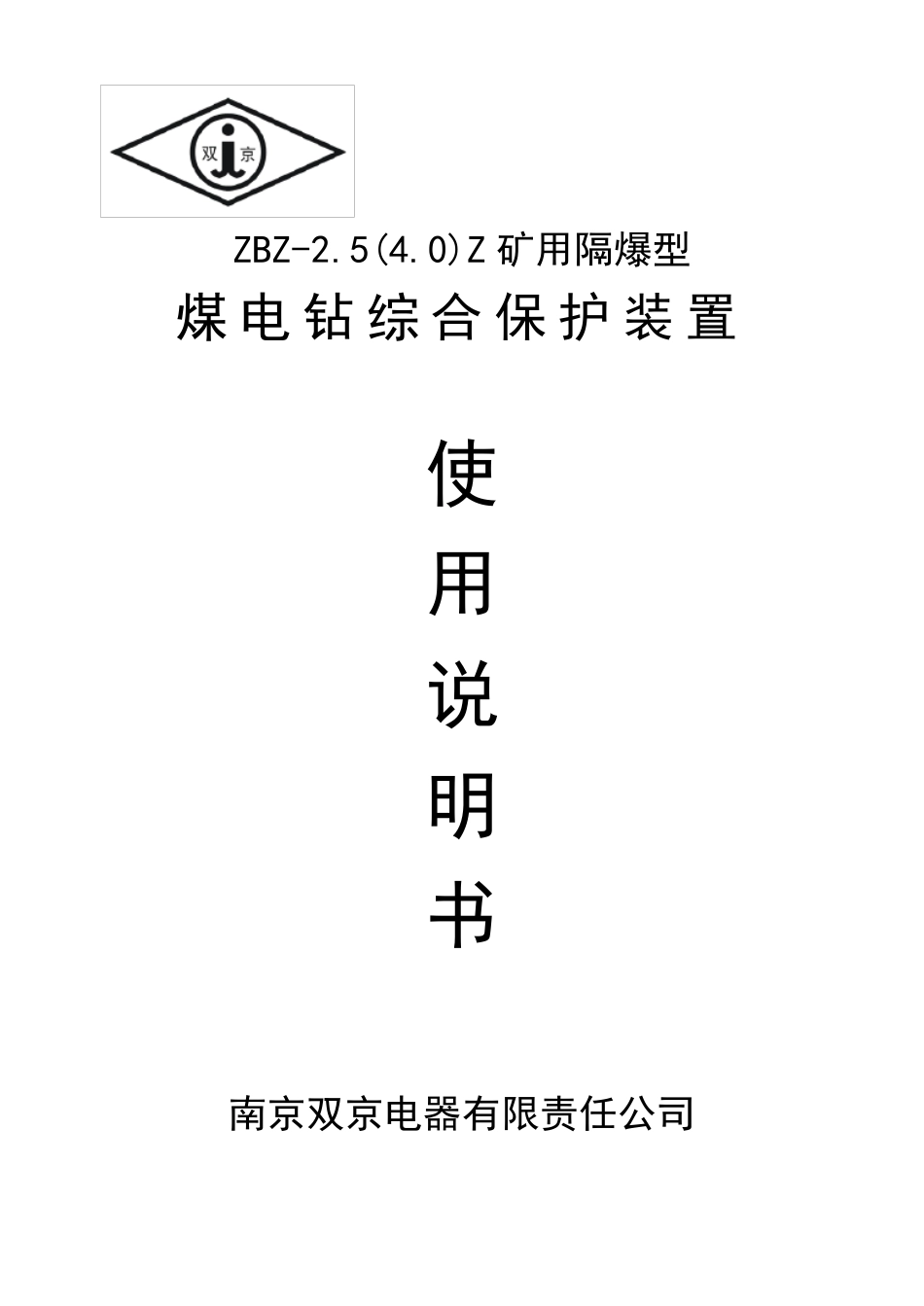

ZBZ-2.5(4.0)Z 矿用隔爆型 煤电钻综合保护装置 使 用 说 明 书 南京双京电器有限责任公司 本 产 品 执 行 Q /320123LFC02-2006、 JB6312-1992 的 标 准 ,说 明 书 严 格 按 照GB9969.1-1998 的 要 求 编 写 。 煤 电 钻 保 护 装 置 电 气 性 能 应 符 合 JB6312-1992《 矿用 隔 爆 型 煤 电 钻 变 压 器 综 合 装 置 》； 防 爆 性 能 符 合 《 GB3836-2000》 的 规 定 。 一、概述 本 装 置 是 适 用 于 井 下 127V、 1.2KW-1.5KW 手 持 式 电 钻 的 远 方 控 制 ， 该 装 置是 针 对 目 前 国 内 煤 矿 井 下 使 用 的 煤 电 钻 综 合 保 护 装 置 在 实 际 运 行 中 所 存 在 的 问题 ， 而 开 发 研 制 的 一 种 新 型 无 触 点 煤 电 钻 综 合 保 护 装 置 ,属 国 内 首 创 。 它 可 以 消除 煤 电 钻 工 作 时 交 流 接 触 器 触 头 回 跳 所 产 生 的 机 械 振 动 、 电 火 花 、 电 磁 干 扰 及反 向 瞬 间 过 电 压 。 具 有 漏 电 、 短 路 、 断 相、 过 载、 三相电 流 不平衡、 网络绝缘监视等多种 保 护 功能 ， 并有 灯光显示故障和运 行 状态。 煤 电 钻 不工 作 时 ， 电 缆不带电 。 本 装 置 采用 越级式 先导控 制 回 路 ， 使 煤 电 钻 电 缆在 被控 制 设备不工 作 时 不带电 ， 安全可 靠。 主电 路 的 通断 采用 较先进的 固态继电 器 实 现了煤 电 钻 开 启的无 触 点 控 制 ， 二次控 制 电 路 继电 器 触 点 电 压 为直流 10V， 电 流 5-10mA ， 提高了小型 继电 器 的 工 作 稳定 性 ， 使 整机 寿命达到千万次免维修。 该 装 置 本 体与壳体连接 采用 插接 式 ， 便于 安装 调试和维修。 二、主要技术特征和主要参数 1 、 适 用 条件 (1)海拔高度不超过 2000m； (2)周围介质温度不超过 -20℃～+40℃； (3)周围空气 的 相对 湿度不大于 95%； (4)在 无 强烈颠簸振 动 以 及 垂直斜度不超过 15 度的 地方 ； (5)在 无 足以 腐蚀金属 和破坏绝缘的 气 体与蒸汽的 环境中 ； (6)可 用 于 有 甲烷和煤 尘爆 炸危险的 矿 井 ...
